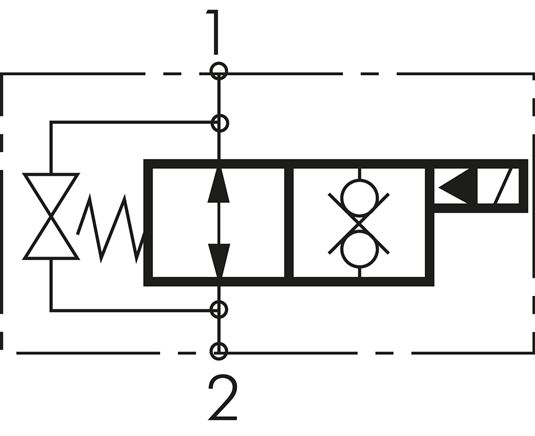

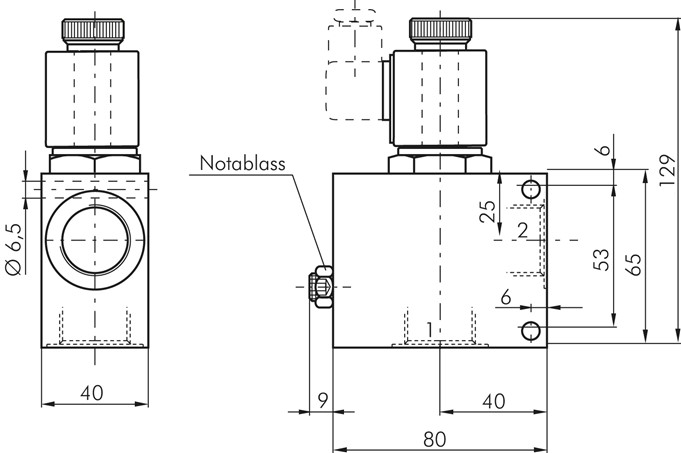

2/2-Wege Ventil, stromlos geöffnet (NO), beidseitig 12V=, 3/4", bis 350 bar (Stahl verzinkt)
Produktinformationen "2/2-Wege Ventil, stromlos geöffnet (NO), beidseitig 12V=, 3/4", bis 350 bar (Stahl verzinkt)"
Verwendung:
Vorgesteuerte 2/2-Wege-Sitzventile mit Notablassschraube zur Entlastung von 1 nach 2 bei geschlossenem Ventil. Die Sitzventile sperren einen Ölstrom leckagefrei ab. Bei der Auswahl der Ventile ist die Sperrrichtung zu beachten.
Werkstoffe:
Gehäuse: Aluminium (10 bis 350 bar: Stahl verinkt), Einschraubventil: Stahl verzinkt, Dichtungen: NBR
Temperaturbereich:
Medium: -20°C bis +80°C, Umgebung: -30°C bis +90°C
Medien:
Hydrauliköle auf Mineralölbasis
Leistungsaufnahme:
20 W
Schutzart:
IP 65
Magnetspule:
V (Steckergröße 3)
Weitere Eigenschaften:
| Ausführung | 10 bis 350 bar (Stahl verzinkt) |
| Funktion | stromlos geöffnet (NO) |
| Sperrrichtung | beidseitig |
| Steuerspannung | 12 V= |
| Gewinde | G 3/4" |
| Nenndurchfluss (L/min) | 30 - 70 |
| Ventilstecker | ST 03 |
