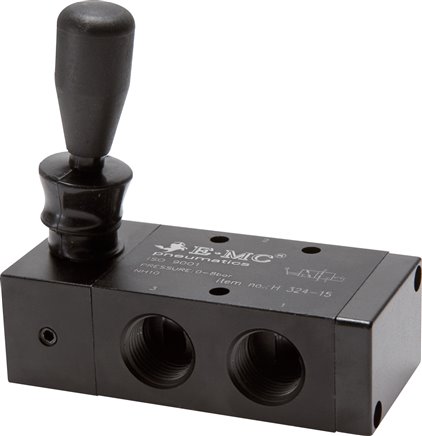

3/2-Wege Handhebelventil, Raste, G 1/2"
Sofort verfügbar
Preis Pro Stück
77,17 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
77,17 €*
84,89 €*
(Sie sparen 9.09% )
|
| 3 ab |
73,31 €*
84,89 €*
(Sie sparen 13.64% )
|
| 10 ab |
69,45 €*
84,89 €*
(Sie sparen 18.19% )
|
| 30 ab |
65,60 €*
84,89 €*
(Sie sparen 22.72% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571349882
Produktnummer:
DA151534
Gewicht:
0.55 kg
Produktinformationen "3/2-Wege Handhebelventil, Raste, G 1/2""
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
0 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Weitere Eigenschaften:
| Funktion | Raste |
| Baureihe | VH40 |
| Gewinde | G 1/2" |
| Durchfluss (L/min) | 2.250 |
| Symbol | z_3_2_wege_handhebel_raste_0_47_47.eps |

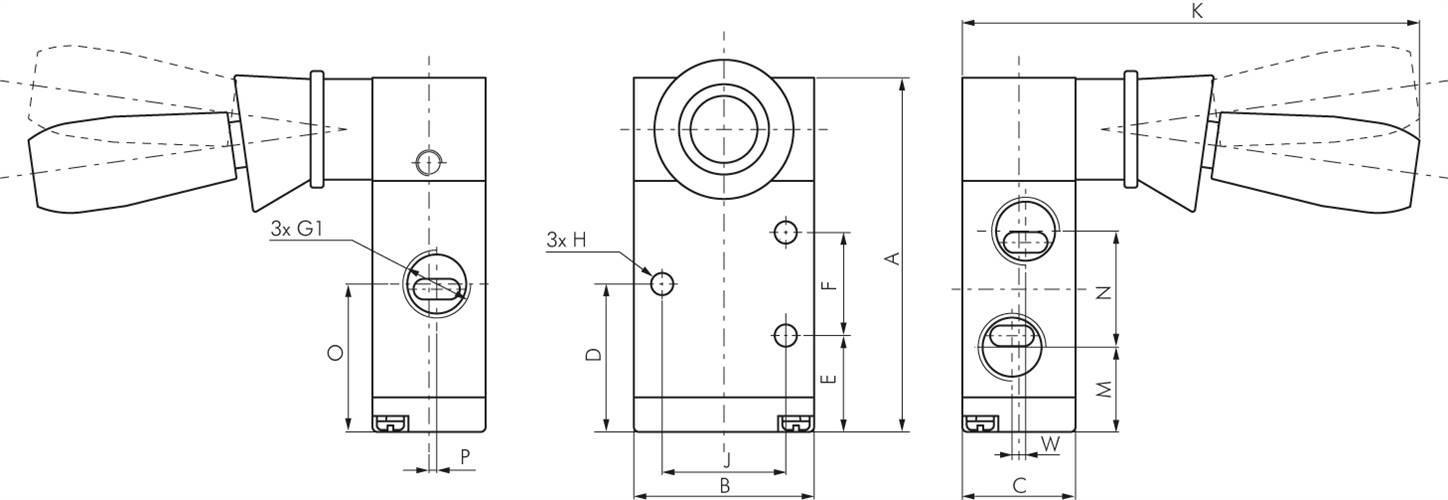

| A (mm) | 108,0 |
| B (mm) | 50 |
| C (mm) | 34 |
| D (mm) | 45,0 |
| E (mm) | 31,0 |
| F (mm) | 28 |
| G1 | G 1/2" |
| H (mm) | 5,5 |
| J (mm) | 36 |
| K (mm) | 106 |
| M (mm) | 29,3 |
| N (mm) | 31,5 |
| O (mm) | 45,0 |
| P (mm) | 2,0 |
| W (mm) | 0 |
| Gewicht | 550 g / Stk. |
