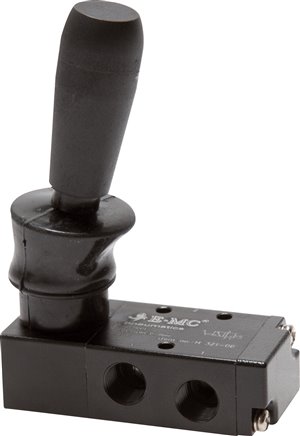

3/2-Wege Handhebelventil, Raste, G 1/8"
Sofort verfügbar
Preis Pro Stück
53,17 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
53,17 €*
58,48 €*
(Sie sparen 9.08% )
|
| 3 ab |
50,51 €*
58,48 €*
(Sie sparen 13.63% )
|
| 10 ab |
47,85 €*
58,48 €*
(Sie sparen 18.18% )
|
| 30 ab |
45,19 €*
58,48 €*
(Sie sparen 22.73% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571349837
Produktnummer:
DA151536
Gewicht:
0.12 kg
Produktinformationen "3/2-Wege Handhebelventil, Raste, G 1/8""
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
0 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Weitere Eigenschaften:
| Funktion | Raste |
| Baureihe | VH10 |
| Gewinde | G 1/8" |
| Durchfluss (L/min) | 500 |
| Symbol | z_3_2_wege_handhebel_raste_0_47_47.eps |

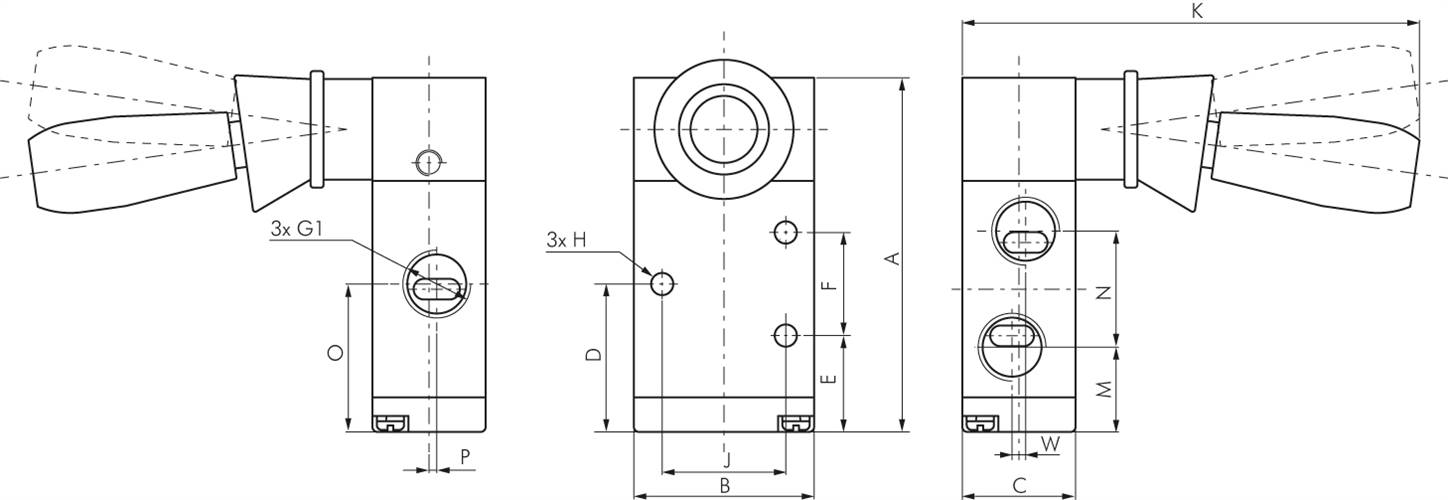

| A (mm) | 58,7 |
| B (mm) | 27 |
| C (mm) | 18 |
| D (mm) | 23,7 |
| E (mm) | 16,7 |
| F (mm) | 14 |
| G1 | G 1/8" |
| H (mm) | 3,1 |
| J (mm) | 19 |
| K (mm) | 84 |
| M (mm) | 14,7 |
| N (mm) | 16,0 |
| O (mm) | 23,7 |
| P (mm) | 1,0 |
| W (mm) | 2 |
| Gewicht | 120 g / Stk. |
