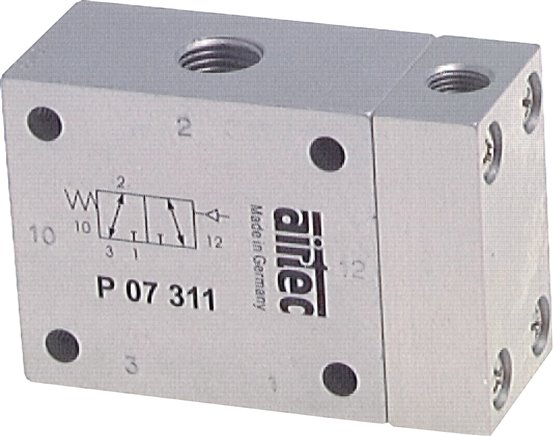

3/2-Wege Pneumatikventil mit Luftfeder, G 1/4"
Sofort verfügbar
64,86 € inkl. MwSt.
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571538064
Produktnummer:
DA142907
Gewicht:
0.28 kg
Produktinformationen "3/2-Wege Pneumatikventil mit Luftfeder, G 1/4""
Werkstoffe:
Körper: Aluminium eloxiert, Innenteile: Aluminium und Stahl rostfrei, Dichtungen: Kunststoff und NBR
Temperaturbereich:
-10°C bis +70°C
Medien:
geölte und ungeölte, gefilterte Druckluft
ATEX:
verfügbar mit ATEX-Zulassung Ex II 2GD c T5 T100°C, TMedium/Tamb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung
Druckeingang:
Anschluss 1 (Grundstellung geschlossen) oder Anschluss 3 (Grundstellung offen)
Optional:
ATEX-Zulassung EX -X
*abhängig vom Betriebsdruck
Weitere Eigenschaften:
| Rückstellung durch | Luftfeder |
| Gewinde | G 1/4" |
| Nennweite (mm) | 9 |
| Durchfluss (L/min) | 1.580 |
| Betriebsdruck (bar) | 1,5 - 10 |
| Steuerdruck* (bar) | 2 - 6 |
| Steueranschluss 12 | G 1/8" |
| Gewicht | 280 g / Stk. |
