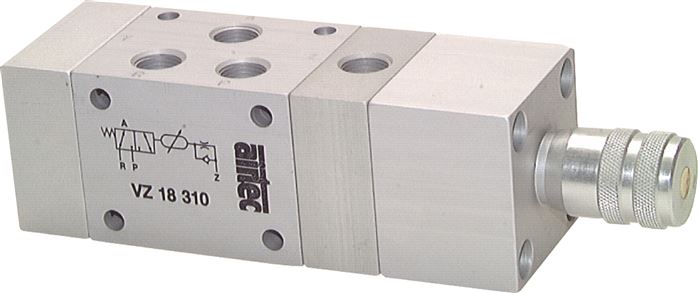

3/2-Wege Zeitventil, 1 - 20 Sekunden, G 1/8"
Produktinformationen "3/2-Wege Zeitventil, 1 - 20 Sekunden, G 1/8""
Werkstoffe:
Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: Kunststoff und NBR
Temperaturbereich:
-10°C bis +70°C
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
Anschluss P (1) (Grundstellung geschlossen) oder Anschluss R (3) (Grundstellung offen)
Funktion:

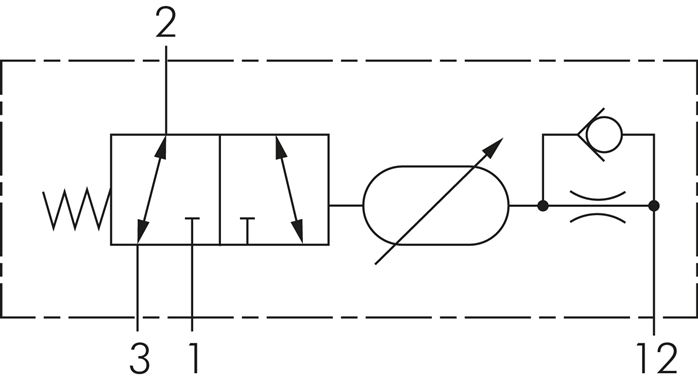

Dieses Ventil schaltet verzögert. Es kann in Ruhestellung geschlossen oder Ruhestellung offen eingesetzt werden. Druckanschluss bei P (1) ergibt die Funktion "Ruhestellung geschlossen", Druckanschluss bei R (3) die Funktion "Ruhestellung offen". In Ruhestellung ist Durchfluss von R (3) nach A (2), Anschluss P (1) ist gesperrt. Ein bei Z (12) ankommendes Signal schaltet nach Ablauf der eingestellten Zeit das Ventil auf Durchfluss von P (1) nach A (2), R (3) wird gesperrt. Nach Löschen des Signals stellt eine Feder den Kolben sofort zurück.
Ein Anschluss der Signalleitung Z (12) an P (1) oder R (3) ist möglich. Hierbei ist darauf zu achten, dass die Signalleitung zum Ventilanschluss P (1) oder R (3) nicht länger ist als die Signalleitung nach Z (12).
Weitere Eigenschaften:
| Gewinde | G 1/8" |
| Durchfluss (L/min) | 600 |
| Betriebsdruck (bar) | 3 - 10 |
| Zeitbereich (s) | 1 - 20 |
| Steueranschluss Z | G 1/8" |
| Gewicht | 350 g / Stk. |
