3-Wege-Flanschkugelhahn, Edelstahl, DN40-PN16 (DIN), T1, Pneumatischer Antrieb
Versandkostenfrei
Lieferzeit anfragen
Preis Pro Stück
2.288,11 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
2.288,11 €*
3.133,59 €*
(Sie sparen 26.98% )
|
| 3 ab |
2.173,70 €*
3.133,59 €*
(Sie sparen 30.63% )
|
| 10 ab |
2.059,30 €*
3.133,59 €*
(Sie sparen 34.28% )
|
| 30 ab |
1.944,89 €*
3.133,59 €*
(Sie sparen 37.93% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571424435
Produktnummer:
DA125910
Produktinformationen "3-Wege-Flanschkugelhahn, Edelstahl, DN40-PN16 (DIN), T1, Pneumatischer Antrieb"
Werkstoffe:
Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE
Temperaturbereich:
-20°C bis +200°C
Eigenschaften:
Druckeinlass von allen drei Seiten möglich
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive Medien, Lebensmittel, Getränke
Optional:
pneumatischer Antrieb*** -P, Zeugnis 3.1
Vorteile:
•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter
**Betätigungshebel in Rohrausführung, ***Bitte genauen Einsatzfall angeben.

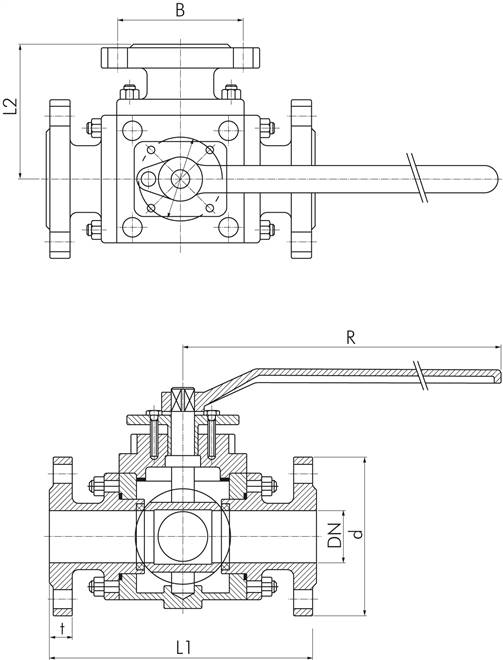

Weitere Eigenschaften:
| Ausführung | Pneumatischer Antrieb |

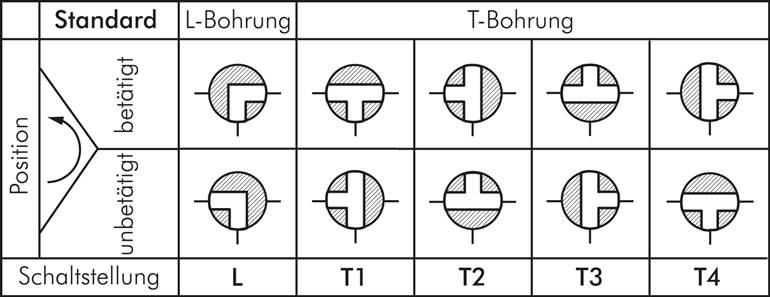

| Bohrung | T1 |
| Flanschanschluss | DN40-PN16 (DIN) |
| Nennweite (mm) | 40 |
| L1 (mm) | 242 |
| L2 (mm) | 121 |
| Betriebsdruck (bar) | -0,9 bis 16 |
| B (mm) | 110 |
| d (mm) | 150 |
| R (mm) | 258 |
| t (mm) | 18 |
| ISO 5211 | F05 |
| Reparatursätze | KHFL 3/40 ES REP |
