3-Wege-Flanschkugelhahn, Stahl, DN150-PN16 (DIN/EN), L-Bohrung
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
6.742,75 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
6.742,75 €*
8.069,74 €*
(Sie sparen 16.44% )
|
| 3 ab |
6.405,62 €*
8.069,74 €*
(Sie sparen 20.62% )
|
| 10 ab |
6.068,48 €*
8.069,74 €*
(Sie sparen 24.8% )
|
| 30 ab |
5.731,34 €*
8.069,74 €*
(Sie sparen 28.98% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571424213
Produktnummer:
DA127149
Produktinformationen "3-Wege-Flanschkugelhahn, Stahl, DN150-PN16 (DIN/EN), L-Bohrung"
Werkstoffe:
Gehäuse: Stahl, Kugel: 1.4301, Dichtung: PTFE / FKM
Temperaturbereich:
-10°C bis +160°C
Eigenschaften:
Druckeinlass nur von vorne (Mittelbohrung) möglich.
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoffe, Vakuum (max. -0,999 bar)
Optional:
pneumatischer Antrieb** -P
Vorteile:
•ab DN 25: Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter
*Antriebswelle als 2-Flach ausgeführt, **bitte genauen Einsatzfall angeben

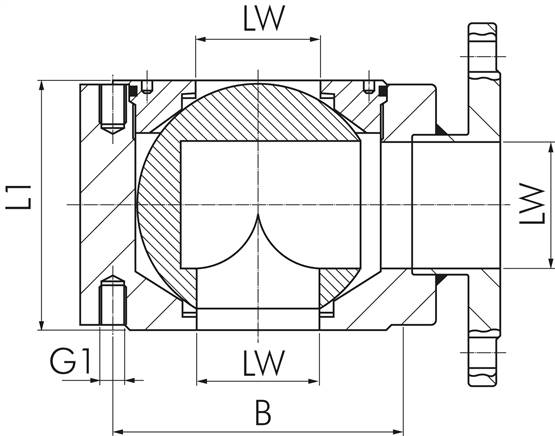

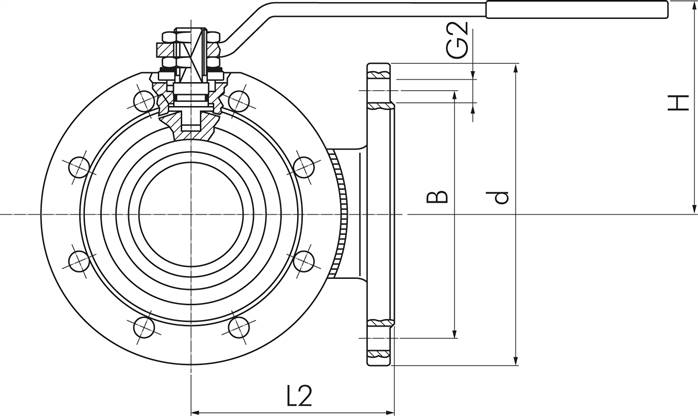

Weitere Eigenschaften:
| Ausführung | L-Bohrung |
| Flanschanschluss | DN150-PN16 (DIN/EN) |
| Nennweite (mm) | 125 |
| L1 (mm) | 242 |
| L2 (mm) | 210 |
| Betriebsdruck (bar) | -0,999 bis 16 |
| B (mm) | 240 |
| d (mm) | 285 |
| H (mm) | 252,0 |
| G1 | 8 x M 20 |
| G2 (mm) | 8 x Ø 22 |
| ISO 5211* | F12 |
