3-Wege-Flanschkugelhahn, Stahl, DN20-PN16 (DIN), T-Bohrung
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
452,39 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
452,39 €*
686,21 €*
(Sie sparen 34.07% )
|
| 3 ab |
429,77 €*
686,21 €*
(Sie sparen 37.37% )
|
| 10 ab |
407,15 €*
686,21 €*
(Sie sparen 40.67% )
|
| 30 ab |
384,53 €*
686,21 €*
(Sie sparen 43.96% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571424268
Produktnummer:
DA127154
Gewicht:
2.8 kg
Produktinformationen "3-Wege-Flanschkugelhahn, Stahl, DN20-PN16 (DIN), T-Bohrung"
Werkstoffe:
Gehäuse: Stahl, Kugel: 1.4301, Dichtung: PTFE / FKM
Temperaturbereich:
-10°C bis +160°C
Eigenschaften:
Druckeinlass nur von vorne (Mittelbohrung) möglich.
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoffe, Vakuum (max. -0,999 bar)
Optional:
pneumatischer Antrieb** -P
Vorteile:
•ab DN 25: Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter
*Antriebswelle als 2-Flach ausgeführt, **bitte genauen Einsatzfall angeben

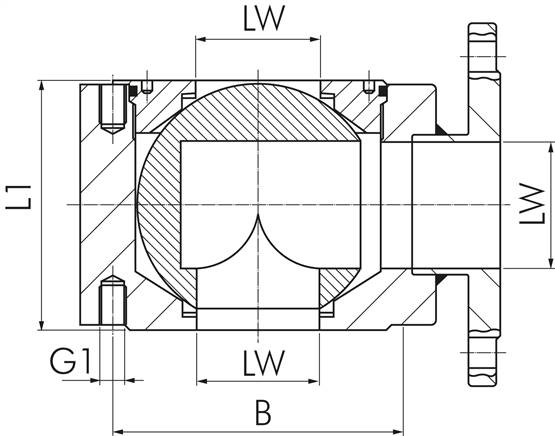

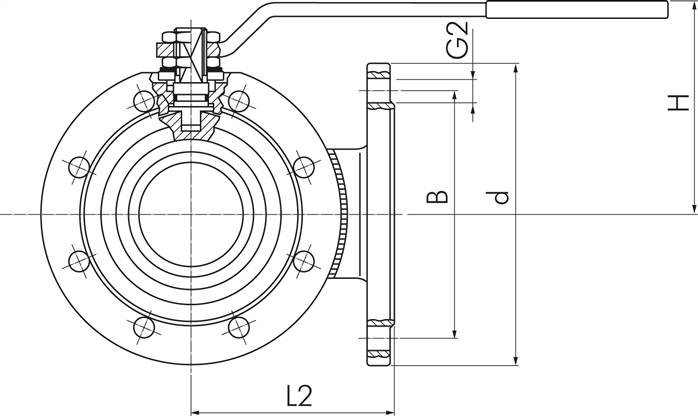

Weitere Eigenschaften:
| Ausführung | T-Bohrung |
| Flanschanschluss | DN20-PN16 (DIN) |
| Nennweite (mm) | 15 |
| L1 (mm) | 40 |
| L2 (mm) | 82 |
| Betriebsdruck (bar) | -0,999 bis 16 |
| B (mm) | 75 |
| d (mm) | 105 |
| H (mm) | 67,0 |
| G1 | 4 x M 12 |
| G2 (mm) | 4 x Ø 14 |
| Gewicht | 2,8 kg / Stk. |
