3-Wege Kugelhahn, Edelstahl, L-Bohrung, G 1", 0 bis 63bar
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
227,83 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
227,83 €*
306,40 €*
(Sie sparen 25.64% )
|
| 3 ab |
216,43 €*
306,40 €*
(Sie sparen 29.36% )
|
| 10 ab |
205,04 €*
306,40 €*
(Sie sparen 33.08% )
|
| 30 ab |
193,65 €*
306,40 €*
(Sie sparen 36.8% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571412517
Produktnummer:
DA125982
Gewicht:
2 kg
Produktinformationen "3-Wege Kugelhahn, Edelstahl, L-Bohrung, G 1", 0 bis 63bar"
Werkstoffe:
Gehäuse: 1.4408 (> G 2": 1.4307), Kugel: 1.4408 (> G 2": 1.4307), Dichtung: PTFE, Griff: 1.4301
Temperaturbereich:
-20°C bis max. +200°C (> G 2": -20°C bis max. +160°C)
Schaltstellung:
Kann durch Versetzen des Handgriffes gemäß Tabelle auf Seite 454 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1 (> G 2": T2).
Eigenschaften:
Druckeinlass von allen drei Seiten möglich
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive Medien
Optional:
Zeugnis 3.1
Vorteile:
•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter, •Handhebel kann mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4" - G 2": VHS 40)
*nicht verschließbar, Oberfläche poliert, kein Montageflansch ISO 5211
Weitere Eigenschaften:

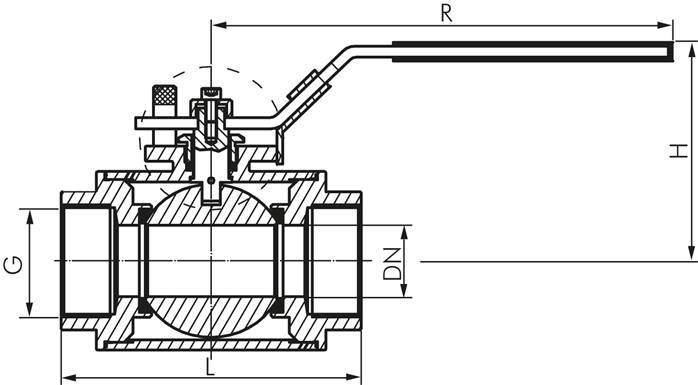

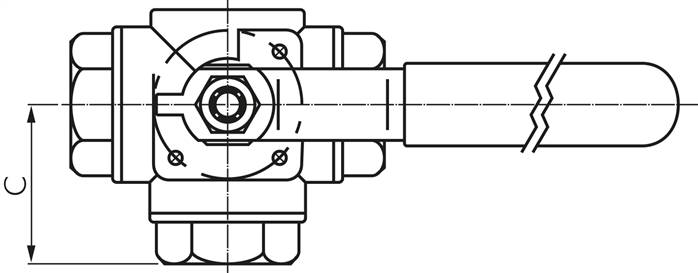

| Kugelbohrung | L-Bohrung |
| G | G 1" |
| DN (mm) | 20 |
| L (mm) | 106,1 |
| PN (bar) | 0 bis 63 |
| H (mm) | 86 |
| R (mm) | 191 |
| C (mm) | 53,1 |
| ISO 5211 | F 05 |
| Reparatursätze | KH 3/10 ES REP |
| Temperaturbereich (°C) | -20 bis +200 |
| Gewicht | 2 kg / Stk. |
