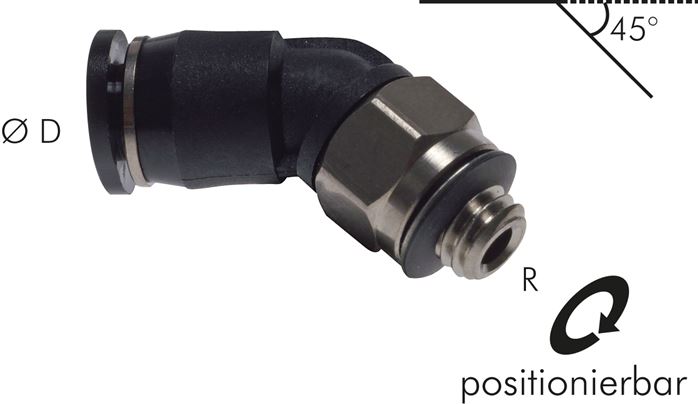

45°-Steckanschluss M 5-6mm, IQS-Mini
Sofort verfügbar
Preis Pro Stück
6,38 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
6,38 €*
9,77 €*
(Sie sparen 34.7% )
|
| 5 ab |
6,06 €*
9,77 €*
(Sie sparen 37.97% )
|
| 20 ab |
5,74 €*
9,77 €*
(Sie sparen 41.25% )
|
| 50 ab |
5,42 €*
9,77 €*
(Sie sparen 44.52% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571383633
Produktnummer:
DA146066
Gewicht:
0.004 kg
Produktinformationen "45°-Steckanschluss M 5-6mm, IQS-Mini"
Werkstoffe:
Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtet
*Gewindedichtung: Kunststoffummantelter Metalldichtring
Weitere Eigenschaften:
| R | M 5 |
| D (mm) | 6 |
| Gewicht | 4 g / Stk. |
