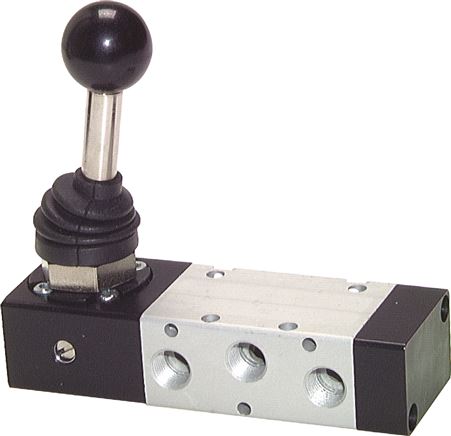

5/2-Wege Handhebelventil, Federrückstellung, G 1/4", -0,95 bis 10 bar
Sofort verfügbar
Preis Pro Stück
117,98 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
117,98 €*
129,78 €*
(Sie sparen 9.09% )
|
| 3 ab |
112,08 €*
129,78 €*
(Sie sparen 13.64% )
|
| 10 ab |
106,18 €*
129,78 €*
(Sie sparen 18.18% )
|
| 30 ab |
100,28 €*
129,78 €*
(Sie sparen 22.73% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571802622
Produktnummer:
DA141742
Gewicht:
0.32 kg
Versand:
Paket
Produktinformationen "5/2-Wege Handhebelventil, Federrückstellung, G 1/4", -0,95 bis 10 bar"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-15°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich

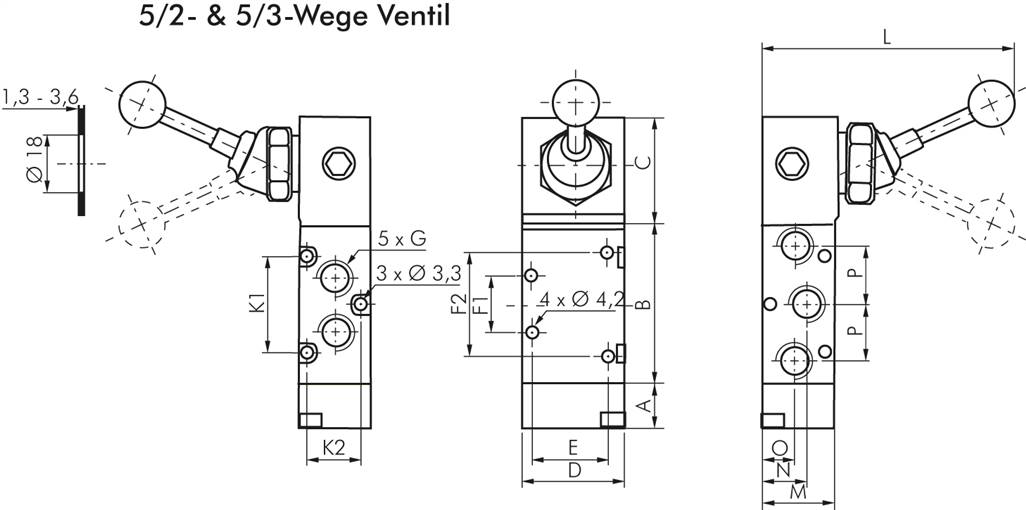

Weitere Eigenschaften:
| Funktion | Federrückstellung |
| Gewinde | G 1/4" |
| Nennweite (mm) | 7,5 |
| Durchfluss (L/min) | 1.100 |
| A (mm) | 13 |
| B (mm) | 62,0 |
| C (mm) | 34,5 |
| D (mm) | 40 |
| E (mm) | 26,3 |
| F1 (mm) | 22 |
| F2 (mm) | 44 |
| G | G 1/4" |
| H (mm) | 8,0 |
| K1 (mm) | 44 |
| K2 (mm) | 19,6 |
| L (mm) | 90,0 |
| M (mm) | 25 |
| N (mm) | 15,2 |
| O (mm) | 11,2 |
| P (mm) | 22 |
| Symbol | z_xmv1110_2_k.eps |
| Gewicht | 320 g / Stk. |
