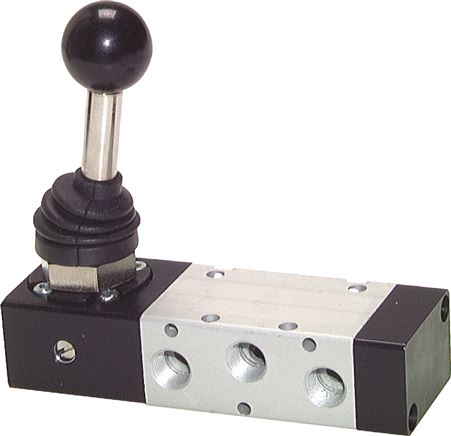

5/2-Wege Handhebelventil, Federrückstellung, G 1/8", -0,95 bis 10 bar
Sofort verfügbar
Preis Pro Stück
86,80 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
86,80 €*
95,47 €*
(Sie sparen 9.08% )
|
| 3 ab |
82,46 €*
95,47 €*
(Sie sparen 13.63% )
|
| 10 ab |
78,12 €*
95,47 €*
(Sie sparen 18.17% )
|
| 30 ab |
73,78 €*
95,47 €*
(Sie sparen 22.72% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571802523
Produktnummer:
DA141743
Gewicht:
0.22 kg
Versand:
Paket
Produktinformationen "5/2-Wege Handhebelventil, Federrückstellung, G 1/8", -0,95 bis 10 bar"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-15°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Weitere Eigenschaften:
| Funktion | Federrückstellung |
| Gewinde | G 1/8" |
| Nennweite (mm) | 5,0 |
| Durchfluss (L/min) | 550 |

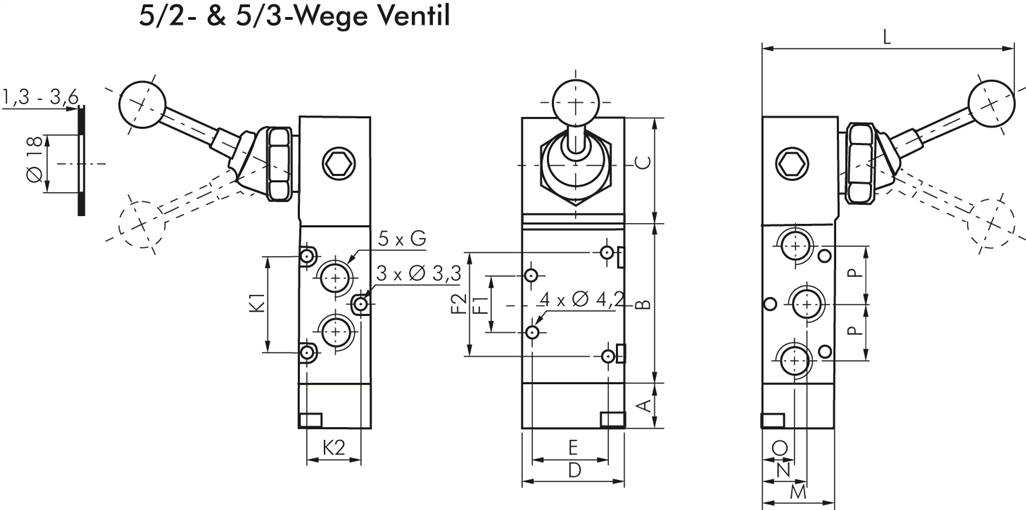

| A (mm) | 12 |
| B (mm) | 49,5 |
| C (mm) | 34,0 |
| D (mm) | 32 |
| E (mm) | 23,3 |
| F1 (mm) | 18 |
| F2 (mm) | 34 |
| G | G 1/8" |
| H (mm) | 5,5 |
| K1 (mm) | 32 |
| K2 (mm) | 17,2 |
| L (mm) | 86,5 |
| M (mm) | 22 |
| N (mm) | 14,0 |
| O (mm) | 10,0 |
| P (mm) | 18 |
| Symbol | z_xmv1110_2_k.eps |
| Gewicht | 220 g / Stk. |
