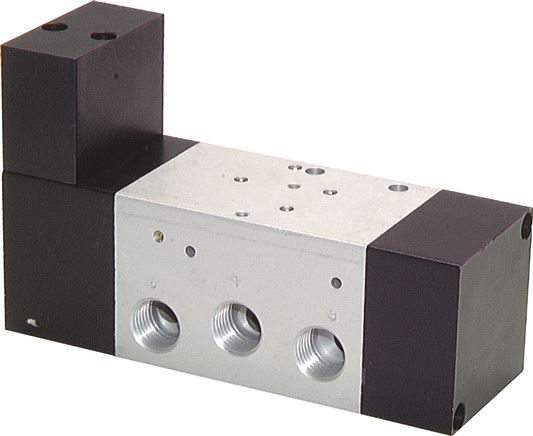

5/2-Wege-Oszillierventil, zeitgesteuert, G 1/4"
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
176,35 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
176,35 €*
193,99 €*
(Sie sparen 9.09% )
|
| 3 ab |
167,53 €*
193,99 €*
(Sie sparen 13.64% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571537500
Produktnummer:
DA152818
Gewicht:
0.55 kg
Versand:
Paket | Express möglich
Produktinformationen "5/2-Wege-Oszillierventil, zeitgesteuert, G 1/4""
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
3 - 10 bar
Durchfluss:
1100 l/min
Funktion:

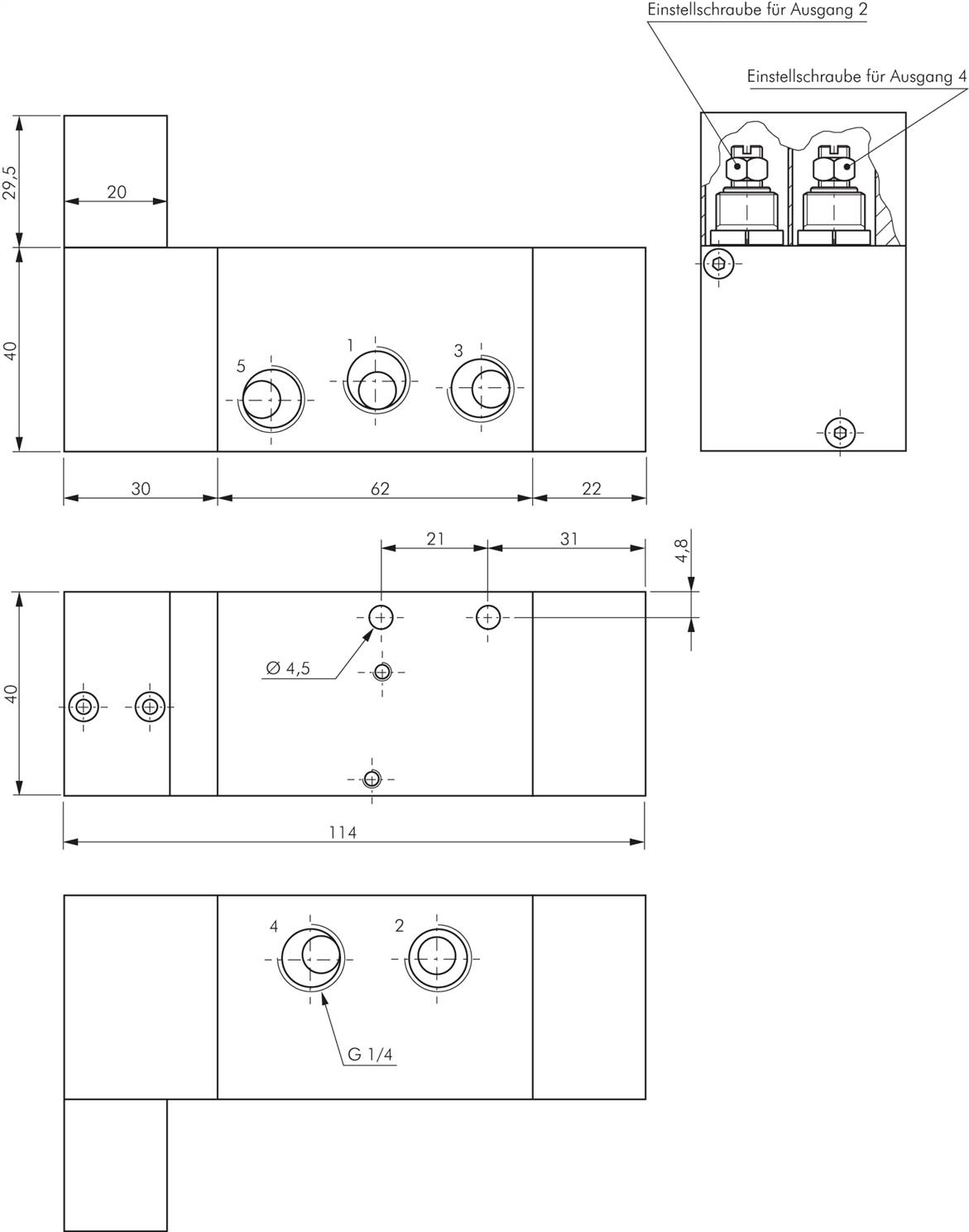

Das Ozillierventil erzeugt oszillierende Vorgänge wie z. B. Rütteln, Abklopfen, Tauchen in Verbindung mit doppeltwirkenden Zylindern. Wird der Eingang 1 mit Druckluft versorgt, so werden die Ausgänge 4 und 2 wechselweise mit Druckluft beaufschlagt. Das Ventil schaltet in einem über 2 Einstellschrauben einstellbaren Zeittakt (Vor- und Rückhub). Die Geschwindigkeit des angesteuerten Zylinders muss separat über Drosseln eingestellt werden.
Weitere Eigenschaften:
| einstellbare Taktzeit (s) | 0 - 15 |
| Funktion | 5/2-Wege |
| Gewinde | G 1/4" |
| Gewicht | 550 g / Stk. |
