5/3-Wege Magnetventil, G 1/8", Mittelstellung belüftet, 12 V=
Produktinformationen "5/3-Wege Magnetventil, G 1/8", Mittelstellung belüftet, 12 V="
Werkstoffe:
Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBR
Temperaturbereich:
-10°C bis +70°C
Steuerspannung:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Schutzart:
IP 65
Magnetspule:
N (Steckergröße 1) (M 20 530, M 20 533: O, Steckergröße 0)
Druckeingang:
Anschluss 1
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 W
Weitere Eigenschaften:
| Steuerspannung | 12 V= |
| Funktion | Mittelstellung belüftet |
| Gewinde | G 1/8" |
| Nennweite (mm) | 6 |
| Durchfluss (L/min) | 650 |
| Betriebsdruck (bar) | 3 - 8 |
| Leistungsaufnahme DC/AC (Anzug) | 4,2 W |

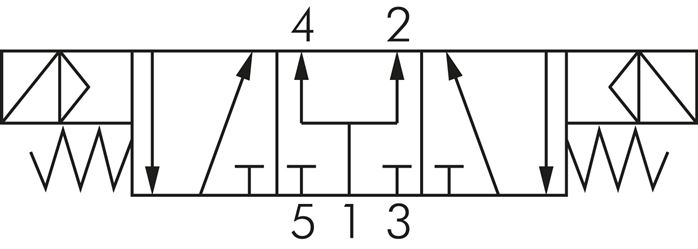

| Symbole | z_m534hn_k.eps |
| Gewicht | 370 g / Stk. |
Anmelden
Ähnliche Produkte
Sofort verfügbar
5/3-Wege Magnetventil, G 1/4" (Abluft G 1/8"), Mittelstellung geschlossen, 24 V=
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 35 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,1 W, Wechselstrom: 4,1 VASchutzart:IP 65Magnetspule:M (Steckergröße 1)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=FunktionMittelstellung geschlossenGewindeG 1/4 (Abluft G 1/8)Betriebsdruck (bar)2 - 10Durchfluss (L/min)590Symbolz_sf1310_gesp_k.epsGewicht440 g / Stk.
Sofort verfügbar
5/3-Wege Handhebelventil, G 1/4", Mittelstellung entlüftet, Federrückstellung
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-15°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionMittelstellung entlüftet, FederrückstellungGewindeG 1/4"Nennweite (mm)7,5Durchfluss (L/min)1.100A (mm)36B (mm)62,0C (mm)34,5D (mm)40E (mm)26,3F1 (mm)22F2 (mm)44GG 1/4"H (mm)8,0K1 (mm)44K2 (mm)19,6L (mm)90,0M (mm)25N (mm)15,2O (mm)11,2P (mm)22Symbol (mm)z_xmv1310_entl.epsGewicht400 g / Stk.
Sofort verfügbar
5/3-Wege Handhebelventil, G 1/4" (Abluft G 1/8"), Mittelstellung belüftet, Raste
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-5°C bis +60°CBetriebsdruck:0 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionMittelstellung belüftet, RasteBaureiheVH20GewindeG 1/4 (Abluft G 1/8)Durchfluss (L/min)600Symbolz_5_3_wege_mitte_beluftet_handhebel_raste_0_47_47.epsA (mm)97,7B (mm)35C (mm)22D (mm)31,7E (mm)21,7F (mm)20G1G 1/4"G2G 1/8"H (mm)4,3J (mm)24K (mm)95M (mm)14,2N (mm)35O (mm)21,7P (mm)3S (mm)20T (mm)31,7UM 22 x 1,5V (mm)5W (mm)0X (mm)5,5Gewicht280 g / Stk.
Sofort verfügbar
5/3-Wege Handhebelventil, G 1/8", Mittelstellung geschlossen, Federrückstellung, -0,95 bis 10 bar
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-15°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionMittelstellung geschlossen, FederrückstellungGewindeG 1/8"Nennweite (mm)5,0Durchfluss (L/min)550A (mm)36B (mm)49,5C (mm)34,0D (mm)32E (mm)23,3F1 (mm)18F2 (mm)34GG 1/8"H (mm)5,5K1 (mm)32K2 (mm)17,2L (mm)86,5M (mm)22N (mm)14,0O (mm)10,0P (mm)18Symbol (mm)z_xmv1310_geschl.epsGewicht260 g / Stk.
Sofort verfügbar
5/3-Wege Handhebelventil, Mittelstellung geschlossen, Federrückstellung, G 1/8"
Werkstoffe:Körper und Schieber: Aluminium, Innenteile: Aluminium, Edelstahl, Handhebel: Edelstahl, Dichtungen: POM / NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglich*auf Anfrage für Vakuumanwendungen verfügbarWeitere Eigenschaften:FunktionMittelstellung geschlossen, FederrückstellungGewindeG 1/8"Nennweite (mm)6Durchfluss (L/min)780Betriebsdruck (bar)0 - 10A (mm)40B (mm)25C (mm)52D (mm)30Ø E (mm)4,5Ø F (mm)25H (mm)88I (mm)31L (mm)105M (mm)18N (mm)18Gewicht320 g / Stk.
Sofort verfügbar
5/3-Wege Pneumatikventil, G 1/8", Mittelstellung geschlossen
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftATEX:verfügbar mit ATEX-Zulassung Ex II 2GD c T5 T100°C, TMedium/Tamb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungDruckeingang:Anschluss 1Optional:ATEX-Zulassung EX -XWeitere Eigenschaften:FunktionMittelstellung geschlossenGewindeG 1/8"Nennweite (mm)6Durchfluss (L/min)650Betriebsdruck (bar)0 - 8Steuerdruck (bar)3 - 8Steueranschluss 14 - 12G 1/8"Symbolz_p530_k.epsGewicht240 g / Stk.
Sofort verfügbar
5/3-Wege Handhebelventil, G 1/8", Mittelstellung belüftet, Raste
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-5°C bis +60°CBetriebsdruck:0 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionMittelstellung belüftet, RasteBaureiheVH10GewindeG 1/8"Durchfluss (L/min)450Symbolz_5_3_wege_mitte_beluftet_handhebel_raste_0_47_47.epsA (mm)84,7B (mm)27C (mm)18D (mm)28,2E (mm)21,2F (mm)14G1G 1/8"G2G 1/8"H (mm)3,3J (mm)19K (mm)93M (mm)14,2N (mm)28O (mm)20,2P (mm)3S (mm)16T (mm)28,2UM 22 x 1,5V (mm)5W (mm)2X (mm)4,0Gewicht200 g / Stk.
Sofort verfügbar
5/3-Wege Handhebelventil, G 1/4", Mittelstellung geschlossen, Raste
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-15°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionMittelstellung geschlossen, RasteGewindeG 1/4"Nennweite (mm)7,5Durchfluss (L/min)1.100A (mm)13B (mm)62,0C (mm)34,5D (mm)40E (mm)26,3F1 (mm)22F2 (mm)44GG 1/4"H (mm)8,0K1 (mm)44K2 (mm)19,6L (mm)90,0M (mm)25N (mm)15,2O (mm)11,2P (mm)22Symbol (mm)z_xmv1320_geschl.epsGewicht320 g / Stk.
Sofort verfügbar
5/3-Wege Pneumatikventil, G 1/2", Mittelstellung geschlossen, ATEX-Zulassung
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftATEX:verfügbar mit ATEX-Zulassung Ex II 2GD c T5 T100°C, TMedium/Tamb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungDruckeingang:Anschluss 1Optional:ATEX-Zulassung EX -XWeitere Eigenschaften:FunktionMittelstellung geschlossenGewindeG 1/2"Nennweite (mm)14Durchfluss (L/min)3.300Betriebsdruck (bar)0 - 10Steuerdruck (bar)3 - 10Steueranschluss 14 - 12G 1/8"Symbolz_p530_k.epsGewicht1,1 kg / Stk.
Sofort verfügbar
5/3-Wege Pneumatikventil, G 1/8", Mittelstellung geschlossen, ATEX-Zulassung
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftATEX:verfügbar mit ATEX-Zulassung Ex II 2GD c T5 T100°C, TMedium/Tamb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungDruckeingang:Anschluss 1Optional:ATEX-Zulassung EX -XWeitere Eigenschaften:FunktionMittelstellung geschlossenGewindeG 1/8"Nennweite (mm)6Durchfluss (L/min)650Betriebsdruck (bar)0 - 8Steuerdruck (bar)3 - 8Steueranschluss 14 - 12G 1/8"Symbolz_p530_k.epsGewicht250 g / Stk.
Lieferzeit anfragen
5/3-Wege Pneumatikventil, G 1/8", Mittelstellung entlüftet, ATEX-Zulassung
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftATEX:verfügbar mit ATEX-Zulassung Ex II 2GD c T5 T100°C, TMedium/Tamb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungDruckeingang:Anschluss 1Optional:ATEX-Zulassung EX -XWeitere Eigenschaften:FunktionMittelstellung entlüftetGewindeG 1/8"Nennweite (mm)6Durchfluss (L/min)650Betriebsdruck (bar)0 - 8Steuerdruck (bar)3 - 8Steueranschluss 14 - 12G 1/8"Symbolz_p533_k.eps
Lieferzeit anfragen
5/3-Wege Pneumatikventil, G 1/4", Mittelstellung geschlossen, ATEX-Zulassung
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftATEX:verfügbar mit ATEX-Zulassung Ex II 2GD c T5 T100°C, TMedium/Tamb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungDruckeingang:Anschluss 1Optional:ATEX-Zulassung EX -XWeitere Eigenschaften:FunktionMittelstellung geschlossenGewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)1.300Betriebsdruck (bar)0 - 8Steuerdruck (bar)3 - 8Steueranschluss 14 - 12G 1/8"Symbolz_p530_k.epsGewicht430 g / Stk.
