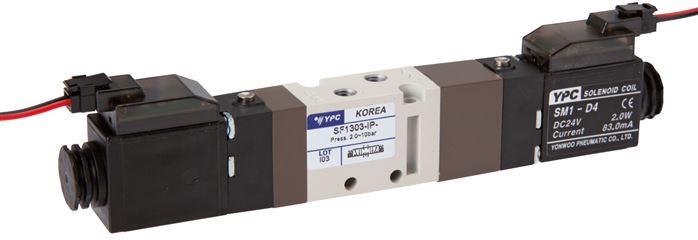

5/3-Wege Magnetventil, M 5, Mittelstellung belüftet, 24 V=, Stecker SY100, mit LED inkl. 600 mm Kabel
Versandkostenfrei
Lieferzeit anfragen
Preis Pro Stück
143,36 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
143,36 €*
157,70 €*
(Sie sparen 9.09% )
|
| 3 ab |
136,19 €*
157,70 €*
(Sie sparen 13.64% )
|
| 10 ab |
129,02 €*
157,70 €*
(Sie sparen 18.19% )
|
| 30 ab |
121,86 €*
157,70 €*
(Sie sparen 22.73% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571621520
Produktnummer:
DA152497
Gewicht:
0.165 kg
Produktinformationen "5/3-Wege Magnetventil, M 5, Mittelstellung belüftet, 24 V=, Stecker SY100, mit LED inkl. 600 mm Kabel"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)
Temperaturbereich:
-10°C bis +60°C
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar):
< 35 ms
Steuerspannung:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Spannungstoleranz:
± 10 %
Leistungsaufnahme:
Gleichstrom: 2,5 W, Wechselstrom: 3,5 VA
Schutzart:
IP 65 (mit Rechteckstecker SY100: IP 40)
Magnetspule:
L
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
Weitere Eigenschaften:
| Steuerspannung | 24 V= |
| Ausführung | Rechteckstecker SY100, mit LED und Schutzbeschaltung, inkl. |
| Funktion | Mittelstellung belüftet |
| Gewinde | M 5 |
| Betriebsdruck (bar) | 2 - 10 |
| Durchfluss (L/min) | 170 |
| Symbol | z_sf1310_bel_k.eps |
| Gewicht | 165 g / Stk. |
