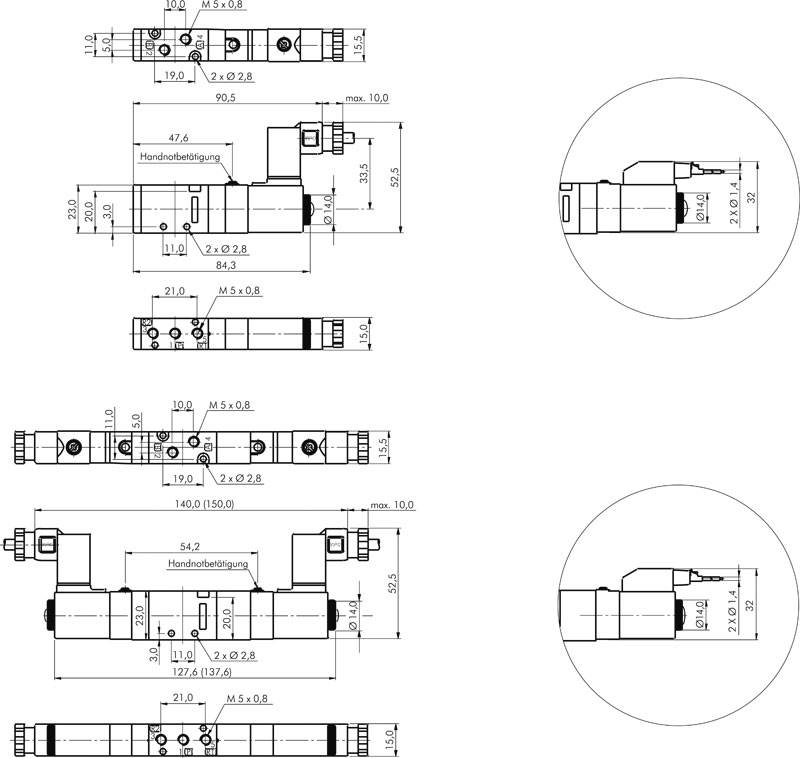

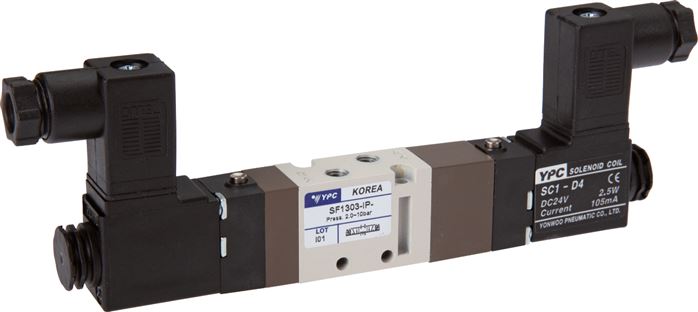

5/3-Wege Magnetventil, M 5, Mittelstellung geschlossen, 24 V AC
Sofort verfügbar
Preis Pro Stück
114,22 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
114,22 €*
125,64 €*
(Sie sparen 9.09% )
|
| 3 ab |
108,51 €*
125,64 €*
(Sie sparen 13.63% )
|
| 10 ab |
102,79 €*
125,64 €*
(Sie sparen 18.19% )
|
| 30 ab |
97,08 €*
125,64 €*
(Sie sparen 22.73% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571621278
Produktnummer:
DA152504
Gewicht:
0.175 kg
Produktinformationen "5/3-Wege Magnetventil, M 5, Mittelstellung geschlossen, 24 V AC"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)
Temperaturbereich:
-10°C bis +60°C
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar):
< 35 ms
Steuerspannung:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Spannungstoleranz:
± 10 %
Leistungsaufnahme:
Gleichstrom: 2,5 W, Wechselstrom: 3,5 VA
Schutzart:
IP 65 (mit Rechteckstecker SY100: IP 40)
Magnetspule:
L
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
Weitere Eigenschaften:
| Steuerspannung | 24 V AC |
| Ausführung | Norm-Stecker (Größe 0) |
| Funktion | Mittelstellung geschlossen |
| Gewinde | M 5 |
| Betriebsdruck (bar) | 2 - 10 |
| Durchfluss (L/min) | 170 |
| Symbol | \z_sf1310_gesp_k.eps |
| Gewicht | 175 g / Stk. |
