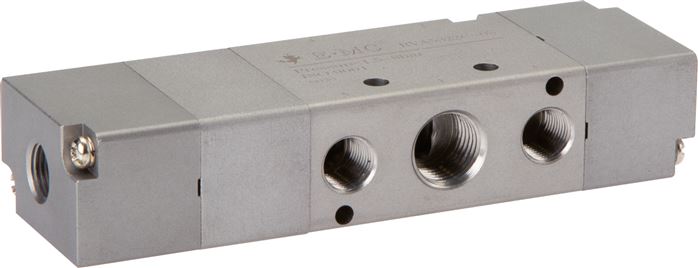

5/3-Wege Pneumatikventil, Mittelstellung belüftet, G 1/4" (Pilot u. Abluft G 1/8
Sofort verfügbar
Preis Pro Stück
112,18 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
112,18 €*
123,40 €*
(Sie sparen 9.09% )
|
| 3 ab |
106,57 €*
123,40 €*
(Sie sparen 13.64% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571716431
Produktnummer:
DA142994
Gewicht:
0.22 kg
Produktinformationen "5/3-Wege Pneumatikventil, Mittelstellung belüftet, G 1/4" (Pilot u. Abluft G 1/8"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Lebensdauer:
min. 40 Mio. Schaltspiele
*Luftfeder
Weitere Eigenschaften:
| Schaltung | 5/3-Wege |
| Funktion | Mittelstellung belüftet |
| Gewinde | G 1/4 (Pilot u. Abluft G 1/8) |
| Durchfluss (L/min) | 600 |

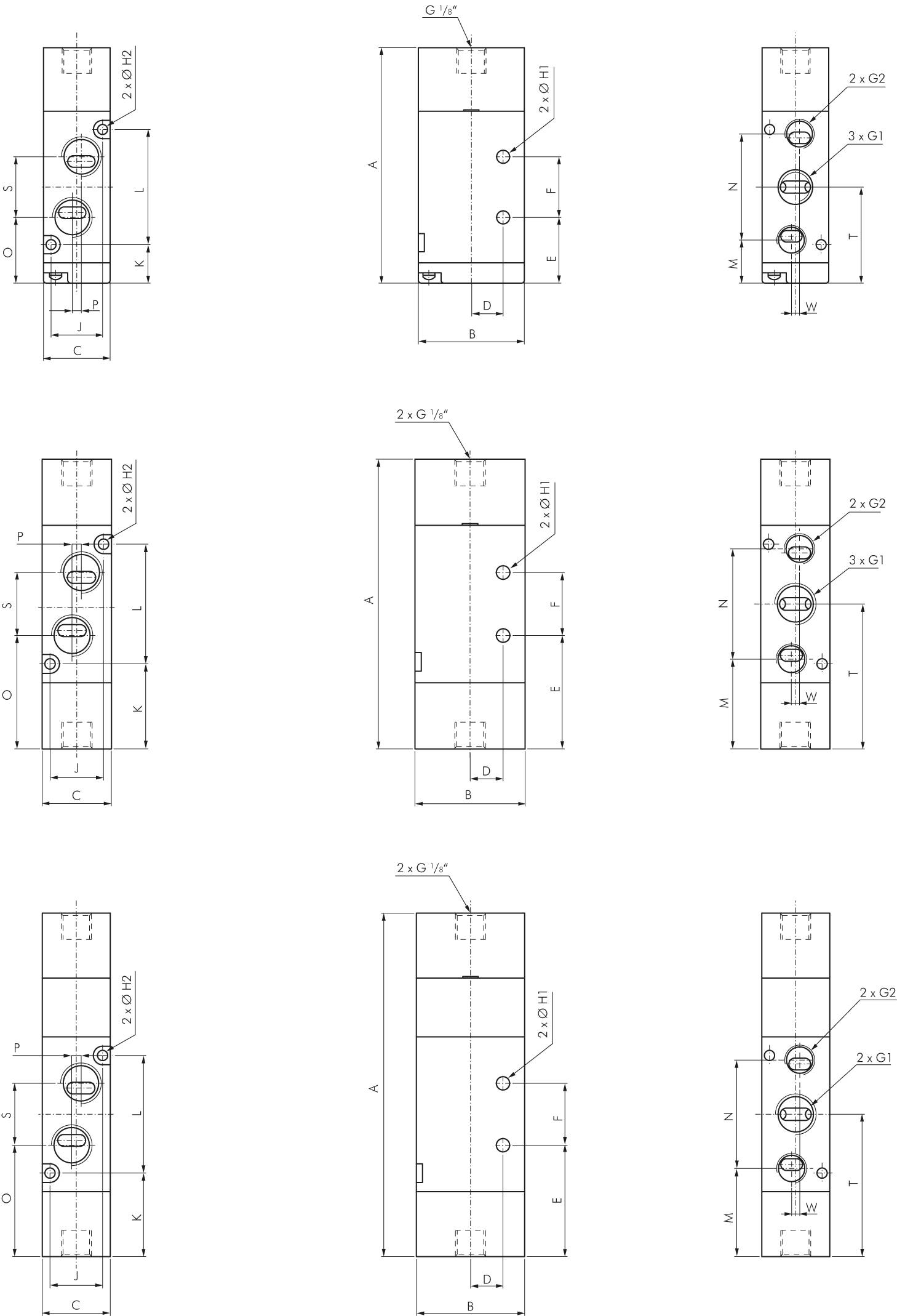

| Symbol | z_5_3_wege_mitte_beluftet_pneumatisch_0_47_47.eps |
| A (mm) | 111 |
| B (mm) | 35 |
| C (mm) | 22 |
| D (mm) | 10,5 |
| E (mm) | 36 |
| F (mm) | 20 |
| G1 | G 1/4" |
| G2 | G 1/8" |
| H1 (mm) | 4,3 |
| H2 (mm) | 3,3 |
| J (mm) | 17 |
| K (mm) | 27 |
| L (mm) | 38 |
| M (mm) | 28 |
| N (mm) | 36 |
| O (mm) | 35,5 |
| P (mm) | 3 |
| S (mm) | 21 |
| T (mm) | 46 |
| W (mm) | 0 |
| Gewicht | 220 g / Stk. |
