6/2-Wege Hydraulikventil, G 3/8", 12 V=
Produktinformationen "6/2-Wege Hydraulikventil, G 3/8", 12 V="
Verwendung:

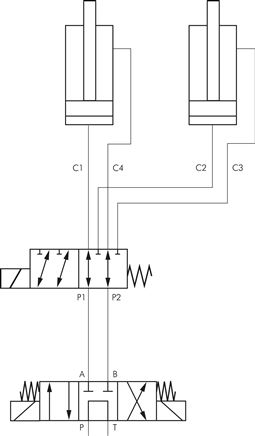

6/2-Wegeventile sind elektrisch direkt betätigte Schieberventile für den Rohrleitungseinbau. Es können hiermit 2 Verbraucher durch eine Quelle abwechselnd versorgt werden. Diese Ventile werden häufig angewendet wenn z.B. nur ein Steuergerät vorhanden ist aber eine Zusatzfunktion benötigt wird.
Werkstoffe:
Gehäuse: Sphäroguss, Innenteile: Stahl, Dichtungen: NBR
Temperaturbereich:
Medium: -20°C bis +80°C (Umgebung: -20°C bis +50°C)
Betriebsdruck:
0 bis 250 bar
Medien:
Hydrauliköle auf Mineralölbasis
Leistungsaufnahme:
G 3/8": 36 W, G 1/2": 45 W
Schutzart:
IP 65 (Steckergröße 3)
Information:
Bitte vergessen Sie nicht Ventilstecker mit zu bestellen.
Weitere Eigenschaften:
| Steuerspannung | 12 V= |
| Gewinde | G 3/8" |
| Nenndurchfluss (L/min) | 50 |

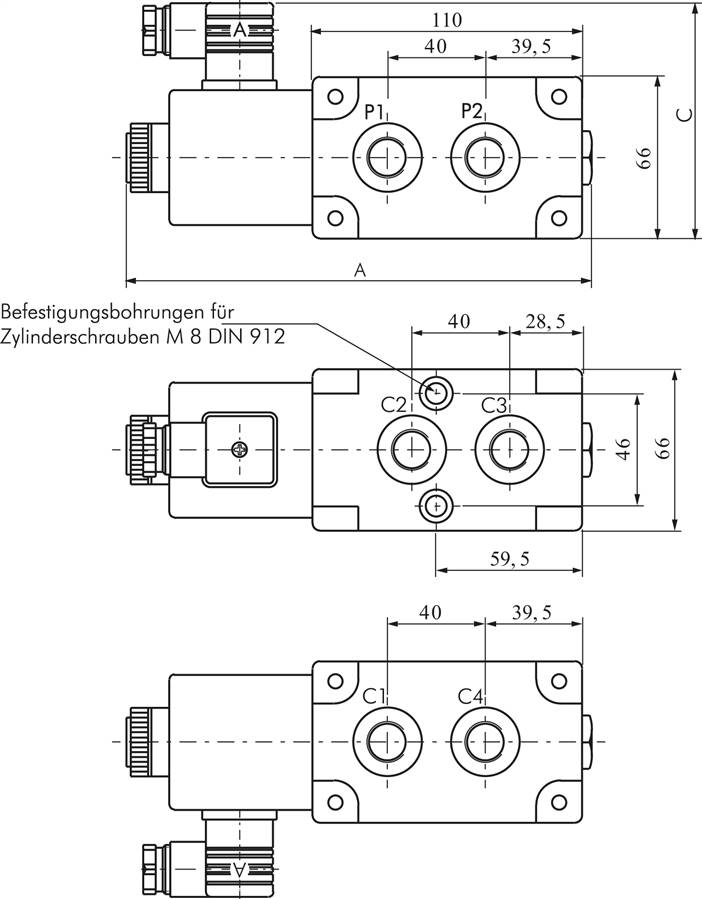

| A (mm) | 192 |
| C (mm) | 93 |
| Magnetspule | W |
| Gewicht | 3,3 kg / Stk. |
