Anschlussplatte NG 6, 5-fach, mit Druckbegrenzungsventil
Preis Pro Stück
420,63 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
420,63 €*
637,65 €*
(Sie sparen 34.03% )
|
| 3 ab |
399,60 €*
637,65 €*
(Sie sparen 37.33% )
|
| 10 ab |
378,57 €*
637,65 €*
(Sie sparen 40.63% )
|
| 30 ab |
357,53 €*
637,65 €*
(Sie sparen 43.93% )
|
Versandkostenfrei
Werkstoffe:
Anschlussplatte: Grauguss, Druckbegrenzungsventil: Stahl verzinkt, Dichtungen: NBR
Druckmitteltemperatur:
-20°C bis +80°C
Betriebsdruck:
max. 315 bar
Einstellbereich Druckbegrenzungsventil:
100 - 350 bar
Durchfluss:
max. 30 l/min
Hinweis:
Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.
Beschreibung:

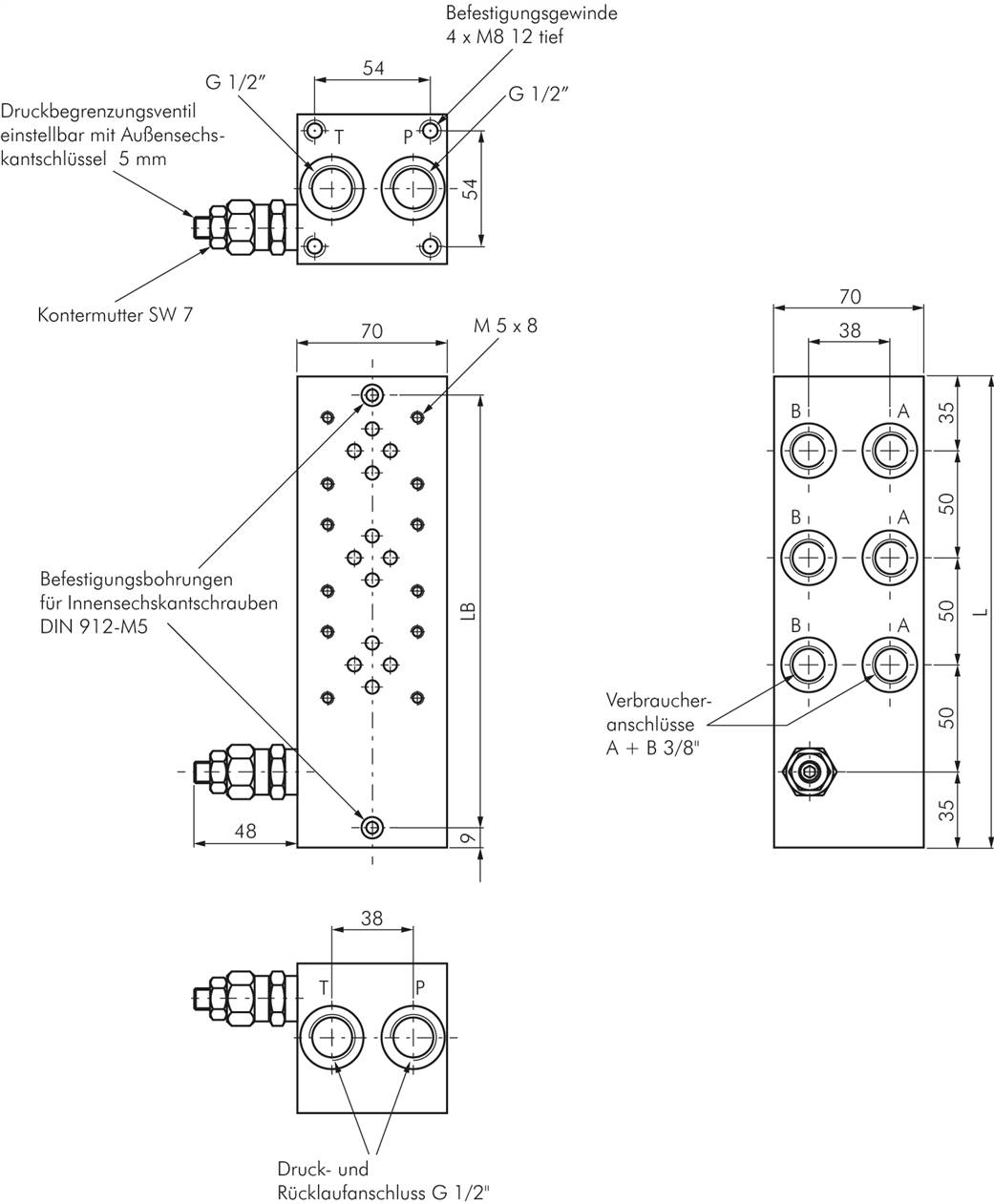

Alle Anschlussplatten sind mit einem Druckbegrenzungsventil ausgestattet. Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Die Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen.
Weitere Eigenschaften:
| Anschlussplätze (Stk) | 5 |
| Gesamtlänge L (mm) | 320 |
| Bohrungsabstand LB (mm) | 308 |
| Gewicht | 10 kg / Stk. |
