Anschlussplatte NG 6, 7-fach
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
429,30 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
429,30 €*
629,61 €*
(Sie sparen 31.81% )
|
| 3 ab |
407,84 €*
629,61 €*
(Sie sparen 35.22% )
|
| 10 ab |
386,37 €*
629,61 €*
(Sie sparen 38.63% )
|
| 30 ab |
364,91 €*
629,61 €*
(Sie sparen 42.04% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571342838
Produktnummer:
DA151846
Gewicht:
12 kg
Loading
Produktinformationen "Anschlussplatte NG 6, 7-fach"
Werkstoffe:
Anschlussplatte: Grauguss
Druckmitteltemperatur:
-20°C bis +80°C
Betriebsdruck:
max. 315 bar
Durchfluss:
max. 30 l/min (GRPS 61: max. 50 l/min)
Hinweis:
Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.
Beschreibung:

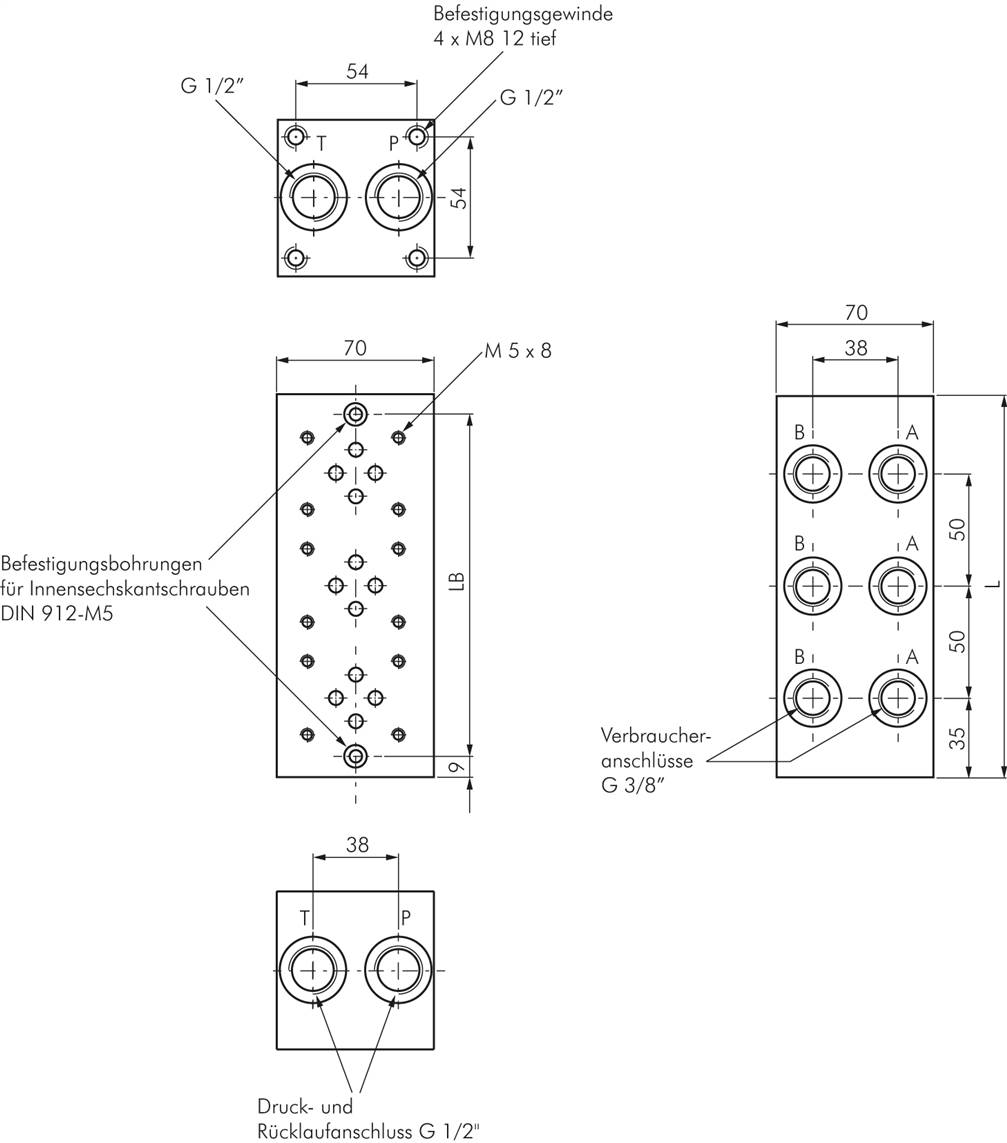

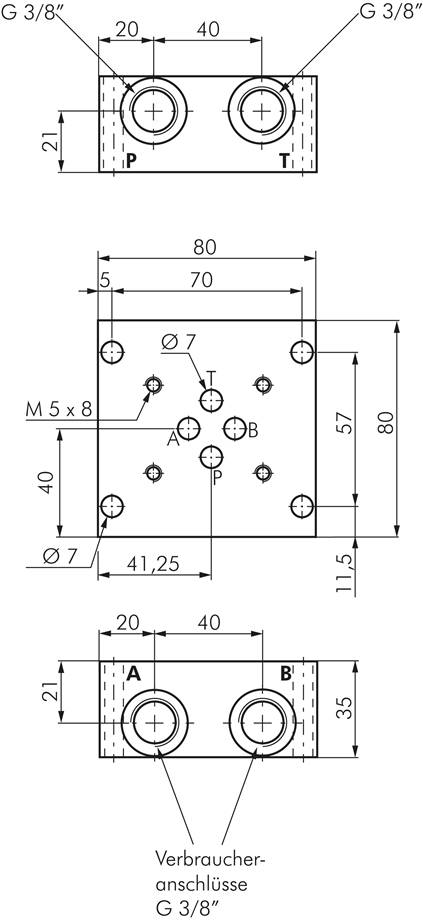

Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden*. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen*.
*nicht bei Typ GRPS 61
Weitere Eigenschaften:
| Anschlussplätze (Stk) | 7 |
| Gesamtlänge L (mm) | 370 |
| Bohrungsabstand LB (mm) | 358 |
| Gewicht | 12 kg / Stk. |
Herstellerdaten
DF Druckluft-Fachhandel GmbH
Adresse: Hewlett-Packard-Straße 1, 71083 Herrenberg
E-Mail: info@druckluft-fachhandel.de
