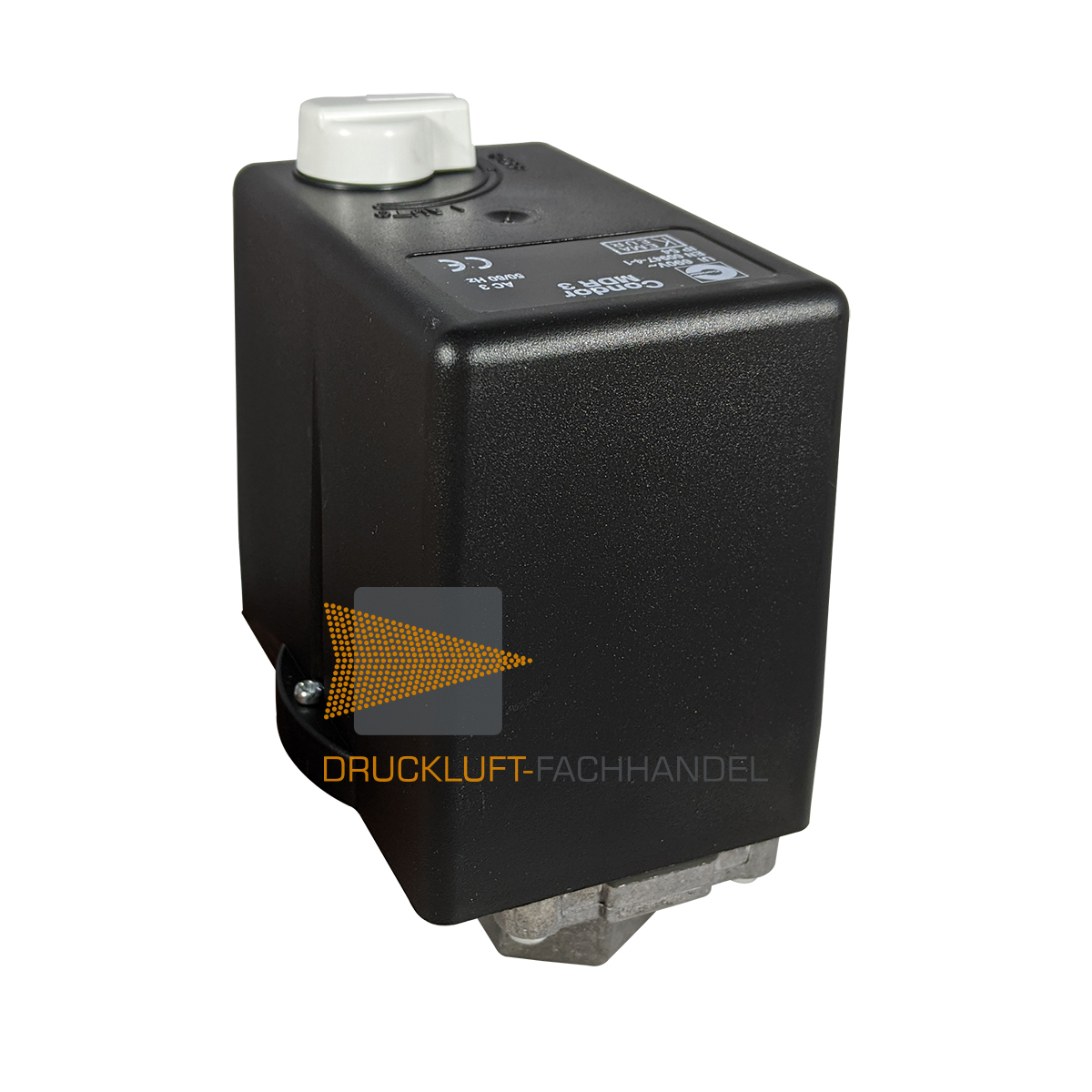

Condor Druckschalter Typ MDR 3/16 RM mit EA
Downloads
Produktinformationen "Condor Druckschalter Typ MDR 3/16 RM mit EA"
Druckschalter für Kompressoren Typ MDR 3/16 K-1/2
Nachfolgemodell vom MDR 6/16 K - 1/2
Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.
| Ausführung | Drehstrom |
| Entlastungsventil | - |
| Einstellbereich | 6 - 16 bar |
| Motorschutz (Überschutzrelais) | - |
| max. Belastung | - |
| Ein-/Aus-Schalter | ja |

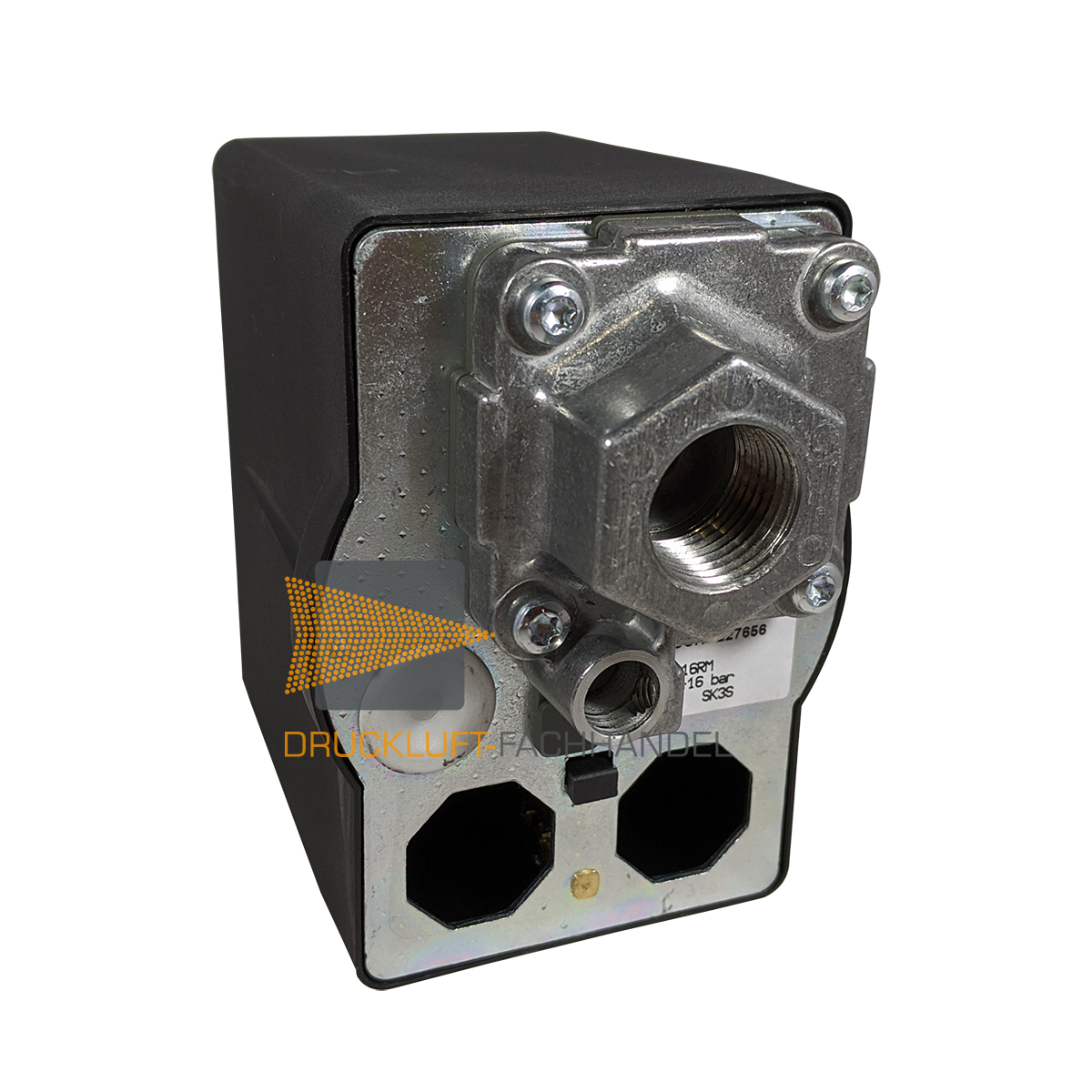

| Anschluss | Flansch 1/2 |
| Schaltvermögen | 7,5 kW |
| max. Ausschaltdruck | 35 bar |
| Kontaktart | Öffner (3-polig) |
| Mediumstemperatur | -5 °C bis +80 °C |
| Schutzart | IP 54 |
| max. Schalthäufigkeit/h | 120 (elektrisch) - 600 (mechanisch) |
Herstellerdaten
Condor Pressure Control GmbH
Anschrift: Warendorfer Str. 47-51, 59320 Ennigerloh
Elektronische Kontaktadresse: www.condor-werke.com
Anmelden
11. August 2017 09:30
Ware ordentlich verpackt,...
Ware ordentlich verpackt, turboschneller Versand, alles bestens, gerne immer wieder
passendes Zubehör
Sofort verfügbar
Kunststoff-Anlauf-Entlastungsventil (90°) für Condor Druckschalter MDR 3 201137
Kunststoff-Anlauf-Entlastungsventil (90°) für Condor Druckschalter MDR 3 201137mit Schraubbefestigung für 6 mm Kunststoff- oder KupferentlastungsleitungHersteller-Artikel-Nr. 201137
Lieferzeit anfragen
Entlastungsleitung / Steuerleitungs-Set für Druckschalter universell
Universell einsetzbar vom Rückschlagventil zum Entlastungsventil am DruckschalterDas Set besteht aus:2x Überwurfmutter M 12x1,5 nach DIN 13, Stahl verzinkt, für Rohr-Außen-ø 6 mm2x Schneidring, Messing vernickelt, Rohr- Außen-ø 6 mm2x Verstärkungshülsen, Rohr Innen-ø 6/4mmPolyamidschlauch schwarz ca. 1,0 m
Sofort verfügbar
Entlastungsventil EV3 für Condor Druckschalter 201045
Condor Entlastungsventil EV 3 für MDR 3 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung.
Sofort verfügbar
Motorschutzrelais R3/16 für Condor Druckschalter MDR 3 103052 / 201465
Motorschutzrelais (Überstromrelais) 10/16 ATechnische Daten:BeschreibungMotorschutzrelais (Überstromrelais) 10/16 ADiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
Sofort verfügbar
Motorschutzrelais R3/10 für Condor Druckschalter MDR 3 103054
Thermisches 3-poliges Überstromrelais R 3/10für Condor Druckschalter Typ MDR 3 Motorschutzrelais max. Belastung 6,3 - 10 A Weitere Angaben: Datenblatt P 3-95.pdf Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Sofort verfügbar
Endplatte für Ventilinsel HDM Funktion: blind 106698
Endplatte für Ventilinsel HDM, blind (zum Abschluss des Systems), Temp. -10 °C bis 60 °CDiese kompakten Ventilinseln mit Durchfluss bis zu 800 Nl/min können auf Grund der Vielzahl der unterschiedlichen Funktionen und diverser Eingangs- und Zwischenplatten jeder spezifischen Anwendung individuell angepasst werden.Da jede Ventilinsel eine kundenindividuelle Zusammenstellung der diversen Einzelelemente ist, stellen wir im Katalog lediglich die lieferbaren Eingangs-, Zwischen- und Endplatten, sowie die diversen Ventilscheiben und die 25-poligen Multipolanschlüsse dar.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Luft bitte auf kontinuierliche Ölung achten.Die Handhilfsbetätigung ist auf Anfrage auch in monostabiler Ausführung (tastend) lieferbar.Der Betriebsdruck richtet sich nach den eingebauten Eingangsplatten.Technische Daten:Temperaturbereich min.-10 °CTemperaturbereich max.60 °CLeistungsaufnahme0,6 W je BetätigungHandhilfsbetätigungrastendAnsteuerungbis zu 16 Betätigungen (z. B. 16 federrückgestellte Ventile)SchutzartIP 65Funktionblind (zum Abschluss des Systems)Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 484. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 484 (siehe Downloads).
Sofort verfügbar
%
Entlastungsventil EV3S für Condor Druckschalter
Condor Entlastungsventil EV 3S für MDR 3 Druckschaltermit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung.
Sofort verfügbar
11
%
Motorschutzrelais R3/20 für Condor Druckschalter MDR 3
Thermisches 3-poliges Überstromrelais R 3/20für Condor Druckschalter Typ MDR 3 Motorschutzrelais max. Belastung 16,00 -20,00 A
Sofort verfügbar
37
%
Entlastungsventil EV3W, EV 4W für Condor Druckschalter 201076
Condor Kunststoff-Entlastungsventil abgewinkelt 90° EV 3W für MDR 3 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung.
Ähnliche Produkte
Sofort verfügbar
Motorschutzrelais R3/10 für Condor Druckschalter MDR 3 103054
Thermisches 3-poliges Überstromrelais R 3/10für Condor Druckschalter Typ MDR 3 Motorschutzrelais max. Belastung 6,3 - 10 A Weitere Angaben: Datenblatt P 3-95.pdf Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Sofort verfügbar
%
Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/10 Anschluss F4 G1/2 103048
Beschreibung:
Drehstromausführung
Schaltvermögen 7,5 (11) kW / 20 HP
mit Überstromrelais lieferbar
max. Ausschaltdruck 35 bar
3-polig (öffner)
nach EN 60947
Flanschmaterial=Aluminium Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsleistung (AC 3)
Ue =250 V (1~) / 400 V (3~) / 500 V (3~)
5,5 kW/ 7,5 kW / 7,5 kW
Bemessungsfrequenz
50 Hz
Bemmessungsisolationsspannung Ui
690 V
bedingter Bemessungskurzschlussstrom (Ue = 500 V)
50 kA
Bemessungsstoßsspannungsfestigkeit (Uimp)
6 kV
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 1 X 106
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h120
120
Temperaturbereich
-5°c bis +80°c
Schutzart
IP 54
Kontaktwerkstoff
Silberleg.
Sofort verfügbar
%
Entlastungsventil EV3WS für Condor Druckschalter 201090
Condor Entlastungsventil EV 3WS für MDR 3 DruckschalterKunststoff-Entlastungsventil (90°) mit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung
Sofort verfügbar
%
Entlastungsventil EV3S für Condor Druckschalter
Condor Entlastungsventil EV 3S für MDR 3 Druckschaltermit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung.
Sofort verfügbar
Condor Druckschalter MDR 3/11-EA 4-11 bar G 1/2"Alu F4 212294
Beschreibung
Drehstromausführung
Schaltvermögen 7,5 (11) kW / 20 HP
mit Überstromrelais lieferbar
max. Ausschaltdruck 35 bar
3-polig, (Öffner)
nach EN 60947
UL / CSA-Zulassung optional
Flanschmaterial = Aluminium-Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsleistung (AC 3)
Ue =230 V (1~) / 400 V (3~) / 690 V (3~)
5,5 kW/ 7,5 kW/ 7,5 kW
Bemessungsfrequenz
50 Hz
Bemmessungsisolationsspannung Ui
690 V
bedingter Bemessungskurzschlussstrom
50 kA
Bemessungsstoßspannungsfestigkeit Uimp
6 kV
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 1 X 106
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 5 X 104
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120
Zulässige Mindertemperatur
-5°c bis +80°c
Schutzart
IP 54
Kontaktwerkstoff
Silberleg.
Sofort verfügbar
Motorschutzrelais R3/16 für Condor Druckschalter MDR 3 103052 / 201465
Motorschutzrelais (Überstromrelais) 10/16 ATechnische Daten:BeschreibungMotorschutzrelais (Überstromrelais) 10/16 ADiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
Sofort verfügbar
Motorschutzrelais R3/6,3 für Condor Druckschalter MDR 3 103053
Thermisches 3-poliges Überstromrelais R 3/6,3für Condor Druckschalter Typ MDR 3Motorschutzrelais max. Belastung 4 - 6,3 A Weitere Angaben: Datenblatt P 3-95.pdf Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Sofort verfügbar
37
%
Entlastungsventil EV3W, EV 4W für Condor Druckschalter 201076
Condor Kunststoff-Entlastungsventil abgewinkelt 90° EV 3W für MDR 3 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung.
Sofort verfügbar
Condor Druckschalter Typ MDR 3/16 EA 212348 Anschluss F4 G1/2 103045
Druckschalter für Kompressoren Typ MDR 3/16 EA
Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.
Technische Daten:
Schaltvermögen
7,5 kW
Ausschaltdruck max.
12 bar
Kontaktart
Öffner (3-polig)
Einstellbereich min.
6 bar
Einstellbereich max.
16 bar
Schutzart
IP 54
Schalthäufigkeit
max. 120 (elektrisch), 600 (mechanisch)
Ausführung
Drehstromausführung
Druckluftanschluss
G 1/2
Mediumstemperatur min.
-5 °C
Mediumstemperatur max.
80 °C
Anschluss
Flansch G1/2 + 3 x G1/4 seitlich*
* Anschluß Flansch unten G 1/2 (Innengewinde) und 3 x G 1/4 (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
Für 3/8" bzw. 1/4" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen - zu finden unter Zubehör. Benötigen Sie eine andere Ausführung - gerne beraten wir Sie telefonisch.
Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
Sofort verfügbar
%
Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/6,3 Anschluss F4 G1/2 103047
Druckschalter, Kompressoren, Drehstrom, F4 1/2, Mediumstemp. -5 °C bis 80 °C, G 1/2, Einstellbe. 4 -11 bar, max. Belastung 4-6,3 ATechnische Daten:Schaltvermögen7,5 kWAusschaltdruck max.12 barKontaktartÖffner (3-polig)Einstellbereich min.4 barEinstellbereich max.11 barSchutzartIP 54Schalthäufigkeitmax. 120 (elektrisch), 600 (mechanisch)AusführungDrehstromausführungDruckluftanschlussG 1/2max. Belastung4,0 - 6,3 AMediumstemperatur min.-5 °CMediumstemperatur max.80 °CAnschlussFlansch F4 G1/2** Anschluß Flansch unten G 1/2 (Innengewinde) und 3 x G 1/4 (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.Für 3/8" bzw. 1/4" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen - zu finden unter Zubehör. Benötigen Sie eine andere Ausführung - gerne beraten wir Sie telefonisch.Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
Sofort verfügbar
Entlastungsventil EV3 für Condor Druckschalter 201045
Condor Entlastungsventil EV 3 für MDR 3 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung.
Sofort verfügbar
%
Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/16 Anschluss F4 G1/2 103046
Druckschalter, Kompressoren, Drehstrom, F4 1/2, Mediumstemp. -5 °C bis 80 °C, G 1/2, Einstellbe. 4 -11 bar, max. Belastung 10-16 A
Technische Daten:
Schaltvermögen
7,5 kW
Ausschaltdruck max.
12 bar
Kontaktart
Öffner (3-polig)
Einstellbereich min.
4 bar
Einstellbereich max.
11 bar
Schutzart
IP 54
Schalthäufigkeit
max. 120 (elektrisch), 600 (mechanisch)
Ausführung
Drehstromausführung
Druckluftanschluss
G 1/2
max. Belastung
10,0 - 16,0 A
Mediumstemperatur min.
-5 °C
Mediumstemperatur max.
80 °C
Anschluss
Flansch F4 G1/2*
* Anschluß Flansch unten G 1/2 (Innengewinde) und 3 x G 1/4 (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
Für 3/8" bzw. 1/4" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen - zu finden unter Zubehör. Benötigen Sie eine andere Ausführung - gerne beraten wir Sie telefonisch.
Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
