Condor Druckschalter Typ MDR 4S/16 K 1/2 + 1/4
Produktinformationen "Condor Druckschalter Typ MDR 4S/16 K 1/2 + 1/4"

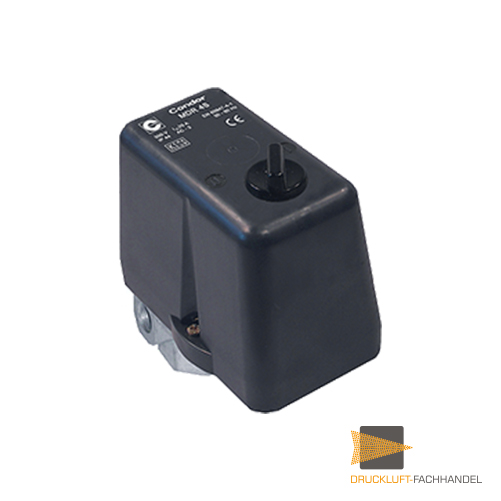

Condor Druckschalter für Kompressoren Typ MDR 4S/16 K
Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.
| Ausführung | Drehstrom |
| Entlastungsventil | - |

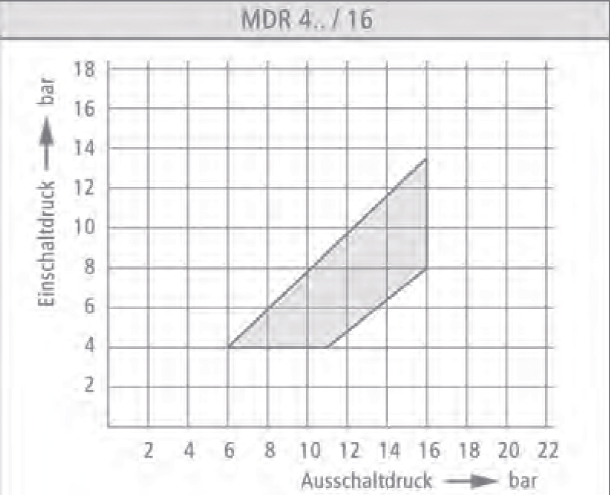

| Einstellbereich | 6 - 16 bar |
| Ein-/Aus-Schalter | ja |
| Anschluss | Flansch 1/2" + 1/4" |
| Schaltvermögen | 5,5 kW |
| max. Ausschaltdruck | 16 bar |
| Kontaktart | Öffner (3-polig) |
| Mediumstemperatur | -5 °C bis +80 °C |
| Schutzart | IP 44 |
| max. Schalthäufigkeit/h | 120 (elektrisch) - 600 (mechanisch) |
Anschluß Flansch unten 1/2" (Innengewinde) und Flansch vorne 1/4" (Innengewinde).
Für 1/4" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.
Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.
