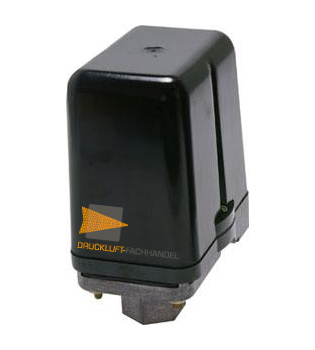

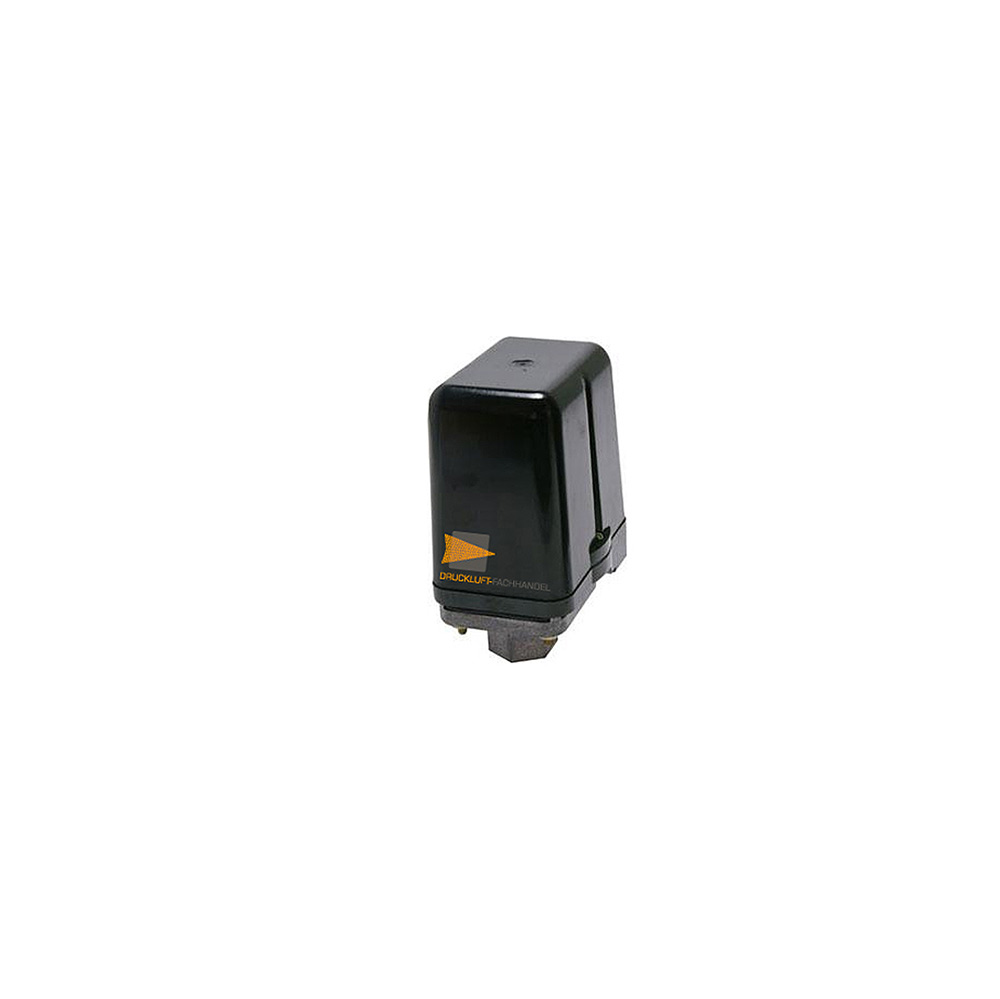

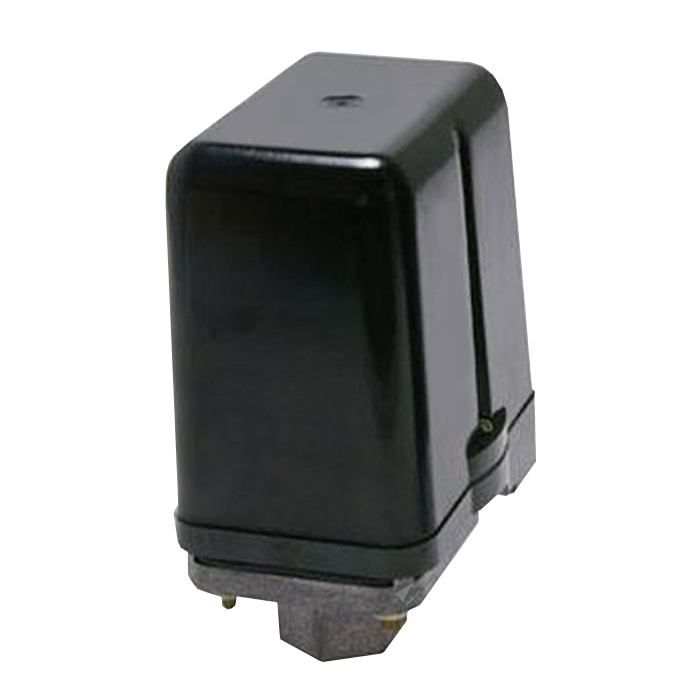

Condor MDR-5/11 2-11 bar G 1/2" GAA BAAA 090A110 XXX XXX
Sofort verfügbar
87,29 € inkl. MwSt.
Inhalt:
1 Stück
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
Hersteller:
Condor
EAN:
4014502212935
Hersteller-Nr.:
212935
Produktnummer:
CO-212935
Gewicht:
0.8 kg
Versand:
Paket | Express möglich
Downloads
Produktinformationen "Condor MDR-5/11 2-11 bar G 1/2" GAA BAAA 090A110 XXX XXX"
- Drehstromausführung
- Schaltvermögen 5,5kW
- mit Überstromrelais lieferbar
- max. Ausschaltdruck 45 bar
- 3-polig (öffner)
- nach EN 60947
- Schutzart IP 54
- Flanschmaterial=Aluminium Druckguss
Technische Daten:
| Bemmessungsisolationsspannung | 500 V |
Motorschaltvermögen (AC3) Ue = 240V (1~) | 2,5 kW |
| Motorschaltvermögen (AC3) Ue = 230V (3~) | 4 kW |
| Motorschaltvermögen (AC3) Ue = 400V (3~) | 4,0 kW |
| Schaltstücklebensdauer (AC3) Ue = 500V (3~) | 5,5 kW |
| Schaltstücklebensdauer (AC3) | > 1 x 105 |
| Mechanische Lebensdauer | > 5 x 105 |
| Max. Schalthäufigkeit elektrisch | 120 |
| Max. Schalthäufigkeit mechanisch | 600 |
| Bemessungsbetriebsstrom le bei 400 V AC 3/ 500 V AC 3 | 12 A |
Berstdruck Pz bis 16 bar bis 45 bar | > 40 bar > 60 bar |
| Zul. Medientemperatur Luft | -5...+ 80°C |
| Zul. Medientemperatur Wasser | +80 °C |
| Schutzart nach EN 60529 | IP 44 / IP 65 |
| Anschlussquerschnitte 1... feindrähtig 1x/2x | 2,5 / 2,5mm2 |
| Anschlussquerschnitte 1... feindrähtig 1x/2x | 4 / 4mm2 |
Anmelden
Verifizierter Kauf
30. Juni 2024 09:52
*
*
Verifizierter Kauf
28. Juli 2024 15:57
*
*
passendes Zubehör
Sofort verfügbar
33
%
Condor Druckschalter Typ MDR 5/11 K inkl. Entlastungsventil EV 5 103059
Wenn der Druckschalter in Ihrem Kompressor versagt, ist das ärgerlich. Denn die wichtige Steuerzentrale sorgt für das druckabhängige Ein- und Ausschalten Ihres Elektromotors und somit für einen einwandfreien Betrieb. Der Condor MDR 5/11-K ist hier das ideale Ersatzteil, wenn Sie auf einen zuverlässigen Druckschalter in Drehstromausführung Wert legen. Das Besondere bei uns: Sie erhalten den MDR 5/11 mit Entlastungventil EV 5 im Komplettpaket. Schon gewusst? Der Qualitätsherstellers Condor kann quasi als „Erfinder des Druckschalters“ bezeichnet werden und auf eine über 120 Jahre lange Erfolgsgeschichte zurückblicken. Und das merkt man: Die Anschlüsse des Condor Druckschalters MDR 5/11-K sind beispielsweise aus extra massivem Aluminiumdruckguss gefertigt und ermöglichen dem Schalter eine besonders lange Lebensdauer. Überzeugen Sie sich selbst!
Die Vorteile des Condor MDR 5/11 K im Überblick:
hochwertiges Condor Qualitätsprodukt „Made in Germany“
effizienter elektro-mechanischer Leistungsdruckschalter mit Ein/Aus Schaltknopf
Flansch gefertigt aus extra massivem Aluminiumdruckguss
Entlastungsventil EV 5 im Lieferumfang enthalten
Druckschalter mit strapazierfähiger Membran aus NBR
ideal für den Betrieb mit Druckluft / Kompressoren
individuell einstellbar (im definierten Bereich)
Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt mechanik nicht funktionsfähig!
Technische Daten:
Ausführung
Drehstrom
Entlastungsventil
EV 5
Einstellbereich
2 - 11 bar
Motorschutz (Überschutzrelais)
bitte separat bestellen*
max. Belastung
gem. gewähltem Motorschutzrelais
Ein-/Aus-Schalter
ja
Anschluss**
Flansch G 1/2" + G 1/4"
Schaltvermögen
5,5 kW
max. Ausschaltdruck
11 bar
Kontaktart
Öffner (3-polig)
Mediumstemperatur
-5 °C bis +80 °C
Schutzart
IP 54
max. Schalthäufigkeit/h
120 (elektrisch) - 600 (mechanisch)
*ACHTUNG: Für diesen Schalter ist ein thermisches, 3-poliges Überstromrelais mitzubestellen (zu finden unter "Zubehör"). Ansonsten funktioniert die Ein-/Ausschaltmechanik nicht.
** Anschlüsse: Flansch unten G 1/2" (Innengewinde) und 1 x G 1/4" (Innengewinde) vorne – z. B. für einen Manometer- oder Sicherheitsventil-Anschluss.
Der Condor Druckschalter MDR 5/11-K – Robuster Druckschalter in Drehstromausführung
Der MDR 5/11-K ist ein hochwertiger Leistungsdruckschalter für den automatischen Kompressorbetrieb mit Drehstrom. Ausgestattet ist er mit einem Ein- und Ausschaltknopf und weist ein Schaltvermögen von 5,5 kW auf. Dank umfangreicher Prüfverfahren wurden für alle Schalter der Baureihe MDR 5 die Schutzart IP 54 definiert, nach der sie staub- und spritzwassergeschützt sind. Auch das Innenleben kann sich sehen lassen: Die zwei Anschlüsse aus massivem Aluminiumdruckguss lassen den Condor Druckschalter MDR 5/11-K mit seinen 900 g Eigengewicht zur äußerst stabilen Schaltzentrale Ihres Kompressors werden. Der Hauptdruckanschluss geht mit 1/2 Zoll Innengewinde nach unten, der zweite Anschluss geht mit den üblichen 1/4 Zoll nach vorne. Die Voreinstellung liegt bei 9,0 bar Einschaltdruck und 11,0 bar Ausschaltdruck und kann individuell angepasst werden. Nutzen Sie dabei am besten die von uns mitgelieferte Einstellhilfe. Ihr Bonus: Im Lieferumfang enthalten ist das Entlastungsventil EV 5, das sowohl für eine Kunststoff- oder eine Kupfer-Entlastungsleitung (6 mm) genutzt werden kann.
Wichtige Hinweise zum Condor MDR 5/11-K:
Wir empfehlen den Tausch Ihres Condor Druckschalters immer mithilfe einer Elektrofachkraft.
Nicht benötigte Anschlüsse müssen mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
Passende Kabelverschraubungen (z. B. Würgenippel), sind für den MDR 5/11 K separat erhältlich und nicht im Lieferumfang enthalten. Diese finden sie hier.
Für 1/4" bzw. 3/8" Anschlüsse erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.
Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.
Sofort verfügbar
Motorschutzrelais R5/2,45 für Condor Druckschalter MDR 5
Motorschutzrelais (Überströmrelais) 1,50 - 2,45 ATechnische Daten:BeschreibungMotorschutzrelais (Überströmrelais) 1,50 - 2,45 ADiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 341. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 341 (siehe Downloads).
Sofort verfügbar
Motorschutzrelais R5/10,3 für Condor Druckschalter MDR 5 103065 / 202066
Thermisches 3-poliges Überstromrelais R 5/10,3für Condor Druckschalter Typ MDR 5Motorschutzrelais max. Belastung 6,10 - 10,30 A Weitere Angaben: Datenblatt P 3-96.pdf Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Sofort verfügbar
Motorschutzrelais R5/18,0 für Condor Druckschalter MDR 5 103067
Motorschutzrelais (Überströmrelais) 11,0 - 18,0 ATechnische Daten:BeschreibungMotorschutzrelais (Überströmrelais) 11,0 - 18,0 ADiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 341. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 341 (siehe Downloads).
Sofort verfügbar
Motorschutzrelais R5/4,2 für Condor Druckschalter MDR 5 103063
Thermisches 3-poliges Überstromrelais R 5/4,2für Condor Druckschalter Typ MDR 5Motorschutzrelais max. Belastung 2,40 - 4,20 A Weitere Angaben: Datenblatt P 3-96.pdf Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Sofort verfügbar
Motorschutzrelais R5/14,0 für Condor Druckschalter MDR 5
Motorschutzrelais (Überströmrelais) Motorschutzrelais max. Belastung 9,00 - 14,00 ATechnische Daten:BeschreibungMotorschutzrelais (Überströmrelais) 9,00 - 14,0 ADiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 341. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 341 (siehe Downloads).
Sofort verfügbar
Motorschutzrelais R5/7,0 für Condor Druckschalter MDR 5 103064
Thermisches 3-poliges Überstromrelais R 5/7,0für Condor Druckschalter MDR 5Motorschutzrelais max. Belastung 4,00 - 7,00 A Weitere Angaben: Datenblatt P 3-96.pdf Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Sofort verfügbar
%
Motorschutzrelais R5/1,5 für Condor Druckschalter MDR 5 R 5/1,5
Thermisches 3-poliges Überstromrelais R 5/1,5für Condor Druckschalter Typ MDR 5Motorschutzrelais max. Belastung 0,86 - 1,50 A
Sofort verfügbar

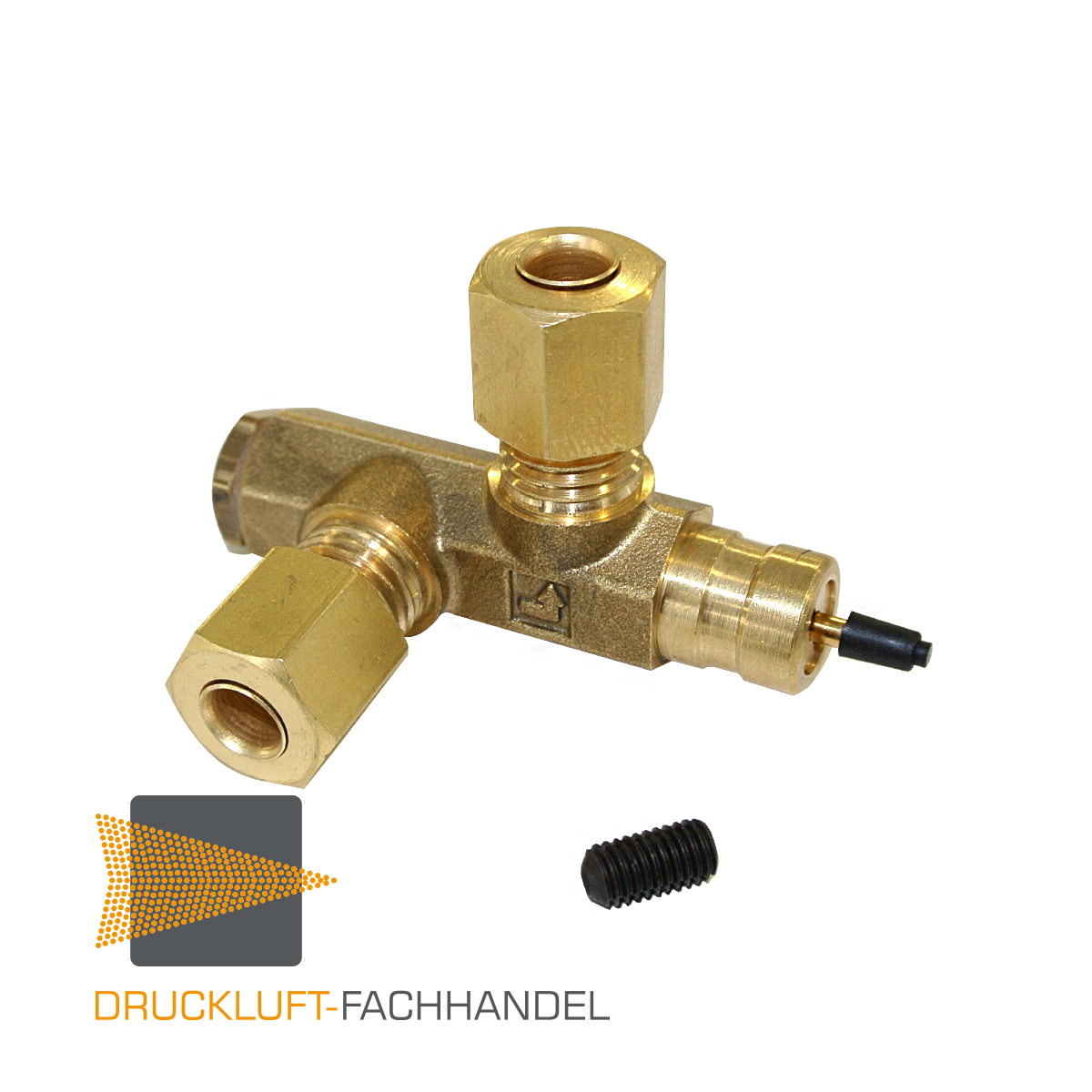

Entlastungsventil EV5 für Condor Druckschalter 201878 103061
Condor Entlastungsventil EV 5 für MDR 5 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung, Schraubanschluss für Ausblasöffnung. Weitere Angaben: Datenblatt P 3-96.pdf Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Sofort verfügbar
11
%
Entlastungsventil EV5i für Condor Druckschalter 201885
