Sofort verfügbar
VA 520 Verbrauchszähler mit integrierter 1/2" Messstrecke
VA 520 Verbrauchszähler für Druckluft und Gase G1/2Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 1/2" von 0,2... 90 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500 Ohm
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4571
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
Sofort verfügbar
Taupunkt-Set DS 52 für Adsorptionstrockner
Taupunkt-Set DS 52 für Adsorptionstrockner bestehend aus:DS 52 LED-Prozess-Anzeige im WandgehäuseFA 510 Taupunktsensor (-80 ... 20 °Ctd)Standardmesskammer bis 16 barAnschlussleitung für VA/FA Serie, 5 m mit M12 SteckerBesondere Vorteile:Steckfertiges System: alles ist fix und fertig verdrahtetAufwendiges Studieren der Bedienungsanleitung entfällt2 Alarmkontakte (230 VAC, 3 A) Vor- und Hauptalarm frei einstellbar4 .. 20 mA AnalogausgangOption Alarm: Hupe und rotes DauerlichtMit einem Messbereich von -80 .. 20 °Ctd ist das Taupunkt-Set DS 52 mit Alarm die ideale Taupunktüberwachung mit Analogausgang 4.. 20 mA.Der Taupunktsensor FA 510 ist extrem langzeitstabil und kann über die aufschraubbare Messkammer inkl. Schnellkupplung schnell und einfach unter Druck ein- und ausgebaut werden. Das Taupunkt-Set ist ab Werk berits steckerfertig verdrahtet. Die Alarmwerte können frei eingestellt werden.Weitere Optionen finden Sie unter Zubehör.Technische Daten Anzeige DS 52:Abmessungen:118 x 92 x 93 mmAnzeige:LED rot, 7-Segment, Höhe: 13 mm, 5-stellig2 LED für AlarmrelaisTastatur:4 TastenEingang:Taupunktsensor FA 410Spannungsversorgung:230 VAC, 50/60 HzOptional: 24 VDC oder110 VAC 50/60 HzAlarm-Ausgänge:2 x RelaisausgangWechsler, 250 VAC, max 3 ABetriebstemperatur:-10 ... +60 °C (Lagertemperatur-20 ... +80 °C)Alarmgrenzwerte:frei einstellbarHysterese:2 °CtdAnalogausgang:4 ... 20 mA = -80 ... 20 °CtdTechnische Daten Taupunktsensor FA 510:Messbereich:-80 ... 20 °CtdGenauigkeit:+- 1°C bei 20 ... -20 °Ctd+- 2°C bei -20 ... 50 °Ctd+- 3°C bei -50 ... -80 °CtdDruckbereich:-1 ... 50 bar(mit Messkammer 16 bar),Sonderversion bis 350 barSchutzart:IP 65EMV:nach DIN EN 61326Einsatztemperatur:-20 ... 70 °CBürde für Analogausgang: < 500 OhmEinschraubgewindeG1/2" ohne Messkammer
Sofort verfügbar
VA 520 Verbrauchszähler mit integrierter 2" Messstrecke
VA 520 Verbrauchszähler für Druckluft und Gase G 2Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 2" von 2,0 ... 1195 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500 Ohm
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4571
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
Sofort verfügbar
VA 570 Durchfluss- /Verbrauchssensor mit integrierter 1" Messstrecke
VA 570 - Durchflussmessgerät mit integrierter Messstrecke
Die Durchflussmessgeräte des Typs VA 570 werden mit integrierter Messstrecke geliefert. Diese Messstrecken stehen wahlweise als Flanschversion oder mit R-Gewinde bzw. NPT-Gewinde zur Verfügung.
Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die Messstrecke aufwändig ausgebaut werden muss. Die Messstrecke wird während dieser Zeit über einen Verschlussstopfen (Zubehör) abgedichtet.
Die Verschraubung mit Zentriervorrichtung ist so konstruiert, dass der Sensor beim Einschrauben in die Messstrecke exakt in der Mitte positioniert ist und auch exakt in Strömungsrichtung der Druckluft / des Gases positioniert ist. Dies vermeidet unnötige Messwertfehler.
Robustes Design für anspruchsvolle industrielle Anwendungen
Die neuen Verbrauchs- und Durchflussmessgeräte VA 550/ 570 arbeiten nach dem kalorimetrischen Messprinzip. Eine zusätzliche Temperatur und Druckkompensation ist daher nicht notwendig.
Aufgrund der robusten Bauweise, dem Alu Druckgussgehäuse, der robusten Sensor Spitze aus Edelstahl 1.4571, eignen sich die neuen VA 550 und VA 570 für anspruchvollste Industrieanwendungen. Für Anwendungen in explosiver Umgebung steht außerdem eine ATEX Version zur Verfügung. Für Durchfluss- und Verbrauchsmessungen von z.B. von Erdgas führen wir außerdem eine entsprechende Version mit DVGW Zulassung.
Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise bisher verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen mit einem weiten Temperaturbereich bis 180°C möglich. Die Messspanne beträgt 1..1000 und ermöglicht somit Messungen, sowohl bei sehr niedrigen als auch bei sehr hohen Strömungsgeschwindigkeiten, bis 224 m/s.
Einfache Bedienung und flexible Schnittstellen
Standardmäßig verfügt das Durchflussmessgerät VA 550 und VA 570 über einen Modbus Ausgang, damit können alle Messgrößen, wie Nm³/h, Nm³, Nm/s, Nl/min, Nl/s, kg/h, kg/min, ft/min, °C etc. übertragen werden. Alle Parameter können direkt am Gerät (mit Display) oder über das PI 500 Handmessgerät bzw. die Servicesoftware eingestellt werden. Selbstverständlich stehen auch 2 x 4...20 mA Analogausgänge für Durchfluss und Temperatur und ein galvanisch getrennter Impulsausgang für den Verbrauch zur Verfügung.
Über Modbus kann eine Ferndiagnose durchgeführt und alle relevanten Parameter überprüft und ggf. geändert werden. So kann z.B. die Gasart, Innendurchmesser, Skalierung etc. geändert werden oder der Nullpunkt bzw. die Schleichmengenunterdrückung bei geänderten Prozessbedingungen.
Per Ferndiagnose und Statusmeldungen können u.a. Temperaturüberschreitungen, Sensordefekte, Kalibrierdatum ermittelt werden.
Technische Daten:
Sensor
Thermischer Massestromsensor in Edelstahl gekapselt
Messmedium
Luft, (Erdgas), (Biogas), (Stickstoff), (Argon), (CO2), (Sauerstoff),…
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-40…180 °C Fühlerrohr (ATEX-Version bis 120°C)
-40…70 °C Gehäuse
Betriebsdruck
bis 16 bar
Spannungsversorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Fühlerrohr
Edelstahl, 1.4571
Montagegewinde
G 1 1/4"
Gehäus
Au-Druckguss
Schutzart
IP 67
Bitte beachten Sie, dass der Sensor optional erweitert werden kann*. Die Erweiterungsoptionen finden Sie im Technischen Datenblatt.
*Abweichung vom Artikelpreis möglich
Sofort verfügbar
VA 525 Kompakter Inline Durchflussmesser G 2" Messblock
Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.
Ihr Vorteile auf einen Blick:
Leichter Einbau durch die kompakte Bauweise
Einfach integrierbar in Ihr bestehendes Druckluft-System
Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt
Schnelles & einfaches Ablesen des Druckverbrauchs
Digitales, kontrastreiches Display
Einfache Bedienbarkeit per Tastendruck
Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf
Technische Daten:
Material
Messblock: Aluminum, Gehäuse: Polycarbonat
Messstrecke
DN 50
Anschlussgewinde
G 2"
Maße (LxBxH) in mm
135 x 80 x 139,1
Gewindetiefe
30 mm
Sensor
Thermischer Massenstromsensor
Messbereich
Max-Version - 185 m/s (DF-Standard-Variante)
Messbereichsendwerte
1195 m³/h
Genauigkeit
± 1,5 % vom Messwert / ± 0,3 % vom Endwert
Messmedium
Luft, Gase
Gasarten
Luft, Stickstoff, Argon, CO2, Sauerstoff
Einheiten
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h
Bürde
< 500 Ω
Versorgung
18 … 38 VDC, 5 W
Betriebsdruck
bis 16 bar
Digitalausgang
RS 485 Schnittstelle, (Modus-RTU), M-Bus
Analogausgang
4 … 20 mA für m³/h bzw. l/min
Impulsausgang
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert.
Impulswertgenauigkeit am Display einstellbar. Alternativ ist der
Impulsausgang als Alarmrelais nutzbar
Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. High-Speed-Version (224 m/s) nur auf Anfrage.
Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar
Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern.
Weitere Informationen finden Sie hier im Produktdatenblatt.
Sofort verfügbar
Taupunktsensor FA 515 von -80 bis 20°Ctd für Adsorptionstrockner
Taupunkt-Sensor FA 515 von -80° bis 20°Ctd
Die neue Generation von Taupunktsensoren verfügt zusätzlich zum bisher üblichen 4...20mA Analogausgang, über eine digitale RS 485 Schnittstelle (Modbus-RTU). Über die digitale RS 485 Schnittstelle können alle vom Taupunktsensor gemessenen und berechneten Messwerte wie z.B. Taupunkt, Temperatur, Absolutfeuchte, ... über das Modbus-Protokoll abgerufen werden.
Sensorik und Auswerteelektronik wurden gegenüber den Vorgängermodellen nochmals verbessert, insbesondere die integrierte Temperaturkompensation. Dies bedeutet: Erhöhte Genauigkeit bei unterschiedlichen Umgebungstemperaturen und eine erhöhte Auflösung des Sensorsignals. Wie schon die Vorgängermodelle zeichnen sich die neuen Taupunktsensoren durch langzeitstabile und zuverlässige Messwerte aus. Das Sensorelement ist betauungsunempfindlich und ist durch die serienmäßige Edelstahl-Sinterkappe vor direktem Kontakt mit verschmutzten Partikeln geschützt.
Besondere Vorteile:
Messbereich -80° bis 20°Ctd
Extrem langzeitstabil
Analogausgang 4 .. 20 mA
Betauungsunempfindlich
Schnelle Angleichzeit
Empfehlung:
Einbau mit Standard-Messkammer für Druckluft bis 16 bar
Einfache Installation über Schnellkupplung
Technische Daten FA 515:
Messbereich:
-80° bis 20°Ctd
Genauigkeit:
+- 1°C bei 20 bis -20°Ctd
+- 2°C bei -20 bis -50°Ctd
+- 3°C bei -50 bis -80°Ctd
Druckbereich:
-1 bis 50bar
Stromversorgung:
24 VDC (16 .. 30 VDC)
Schutzart:
IP 65
EMV:
nach DIN EN 61326
Einsatztemperatur:
-20 ... 70 °C
Anschluss:
M12, 5-polig
PC-Anschluss:
Modbus-RTU Schnittstelle (RS 485)
Analogausgang:
4...20 mA = -80 bis 20°Ctd (2-Draht)
Bürde für Analogausgang:
< 500 Ohm
Einschraubgewinde:
G 1/2"
Abmessungen:
Durchm. 30 mm, Länge ca. 130 mm
Über Service Software:
- Einheiten wählen
- Skalierung
% RH, °Ctd, g/m³, mg/m³, ppm V/V
4 .. 20 mA ändern
Sonderversion:
4 .. 20 mA, 2 Drahtrechnik
Weitere Optionen finden Sie unter Zubehör.
Sofort verfügbar
VA 525 Kompakter Inline Durchflussmesser G3/4" Messblock
Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.
Ihr Vorteile auf einen Blick:
Leichter Einbau durch die kompakte Bauweise
Einfach integrierbar in Ihr bestehendes Druckluft-System
Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt
Schnelles & einfaches Ablesen des Druckverbrauchs
Digitales, kontrastreiches Display
Einfache Bedienbarkeit per Tastendruck
Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf
Technische Daten:
Material
Messblock: Aluminum, Gehäuse: Polycarbonat
Messstrecke
DN 20
Anschlussgewinde
G 3/4"
Maße (LxBxH) in mm
135 x 55 x 109,1
Gewindetiefe
20 mm
Sensor
Thermischer Massenstromsensor
Messbereich
Max-Version - 185 m/s (DF-Standard-Variante)
Messbereichsendwerte
170 m³/h
Genauigkeit
± 1,5 % vom Messwert / ± 0,3 % vom Endwert
Messmedium
Luft, Gase
Gasarten
Luft, Stickstoff, Argon, CO2, Sauerstoff
Einheiten
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h
Bürde
< 500 Ω
Versorgung
18 … 38 VDC, 5 W
Betriebsdruck
bis 16 bar
Digitalausgang
RS 485 Schnittstelle, (Modus-RTU), M-Bus
Analogausgang
4 … 20 mA für m³/h bzw. l/min
Impulsausgang
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert.
Impulswertgenauigkeit am Display einstellbar. Alternativ ist der
Impulsausgang als Alarmrelais nutzbar
Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. High-Speed-Version (224 m/s) nur auf Anfrage.
Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar
Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern.
Weitere Informationen finden Sie hier im Produktdatenblatt.
Sofort verfügbar
Taupunktsensor FA 500 für Adsorptionstrockner, -60...+30° Ctd
Taupunkt-Sensor FA 500 von -60° bis 30°Ctd
Der FA 500 mit integriertem Display und Alarmrelais ist der ideale Taupunktsensor für Kälte-, Membran- und Adsorptionstrockner.
Vorteile des Taupunktsensors:
Modbus-RTU Schnittstelle
Hohe Auflösung des Sensorsignals durch verbesserte Auswerteelektronik
Sensordiagnose vor Ort mit Handgerät oder CS Service Software
Integriertes Display
Grenzwert über Tasten einstellbar Alarmrelais (max. 60 VDC, 0,5 A)
Druckfest bis 350 bar (Sonderversion)
Extrem langzeitstabil
Schnelle Angleichzeit
4...20 mA Analogausgang
Inkl. Werkszertifikat
Einfache Bedienung über Tasten am Display
Das integrierte Display zeigt den Taupunkt groß sowie weitere Feuchtemessgrößen auf 2 weiteren Displayseiten. Mit der Pfeiltaste kann zwischen den Displayseiten geblättert werden.
Der Alarmgrenzwert für das integrierte Relais kann über die Tasten frei eingegeben werden. Neben der Alarmgrenze kann auch die Hysterese frei eingegeben werden.
Der 4...20 mA Analogausgang kann frei skaliert werden bzw. auch einer weiteren Messgröße, z.B. g/m³ zugeordnet werden.
Nach Eingabe des Systemdrucks der Druckluftanlage und des Referenzdrucks (Atmosphärendruck) kann der Sensor aus dem gemessenen Drucktaupunkt auf Wunsch auch auf den atmosphärischen Taupunkt zurückrechnen.
Technische Daten FA 500:
Messbereich:
-60° bis 30°Ctd
Genauigkeit:
+- 1°C bei 50 bis -20°Ctd
+- 2°C bei -20 bis -50°Ctd
+- 3°C bei -50 bis -80°Ctd
Druckbereich:
-1 bis 50bar
Stromversorgung:
24 VDC (16 .. 30 VDC)
Schutzart:
IP 65
EMV:
nach DIN EN 61326
Einsatztemperatur:
-20 ... 70 °C
Anschluss:
2 x M12, 5-polig für Analogausgang,
Modbus-RTU und Alarmausgang
PC-Anschluss:
Modbus-RTU Schnittstelle (RS 485)
Analogausgang (3-Draht):
4...20 mA
Bürde für Analogausgang:
< 500 Ohm
Alarmrelais
NC, max. 60VDC, 0,5A
Einschraubgewinde
G 1/2"
Abmessung (BxHxT)
76,5 x 85 x 75
Weitere Optionen finden Sie unter Zubehör.
Sofort verfügbar
VA 520 Verbrauchszähler mit integrierter DN 25 Messstrecke mit Vorschweißflansch
VA 520 - Preisgünstiger Flowmeter für Druckluft und Gas
Die preisgünstigen Flowmeter VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich.
Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.
Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (1/4“ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.
Technische Daten:
Nennweite:
DN 25
Prozessanschluss
Flansch nach DIN EN 1092-1
Material
Edelstahl 1.4404
Sensor
Thermischer Massestromsensor
Messmedium
Luft, (Stickstoff), (Argon), (CO2), (Sauerstoff), …
Messbereich (Druckluft)
0,5 ... 290 m³/h
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-30…80 °C
Betriebsdruck
bis 16 bar
Versorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Gehäuse
Polycarbonat
Schutzart
IP 65
Sofort verfügbar
VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 65 Messstrecke mit Vorschweißflansch
VA 570 - Durchflussmessgerät mit integrierter Messstrecke
Die Durchflussmessgeräte des Typs VA 570 werden mit integrierter Messstrecke geliefert. Diese Messstrecken stehen wahlweise als Flanschversion oder mit R-Gewinde bzw. NPT-Gewinde zur Verfügung.
Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die Messstrecke aufwändig ausgebaut werden muss. Die Messstrecke wird während dieser Zeit über einen Verschlussstopfen (Zubehör) abgedichtet.
Die Verschraubung mit Zentriervorrichtung ist so konstruiert, dass der Sensor beim Einschrauben in die Messstrecke exakt in der Mitte positioniert ist und auch exakt in Strömungsrichtung der Druckluft / des Gases positioniert ist. Dies vermeidet unnötige Messwertfehler.
Robustes Design für anspruchsvolle industrielle Anwendungen
Die neuen Verbrauchs- und Durchflussmessgeräte VA 550/ 570 arbeiten nach dem kalorimetrischen Messprinzip. Eine zusätzliche Temperatur und Druckkompensation ist daher nicht notwendig.
Aufgrund der robusten Bauweise, dem Alu Druckgussgehäuse, der robusten Sensor Spitze aus Edelstahl 1.4571, eignen sich die neuen VA 550 und VA 570 für anspruchvollste Industrieanwendungen. Für Anwendungen in explosiver Umgebung steht außerdem eine ATEX Version zur Verfügung. Für Durchfluss- und Verbrauchsmessungen von z.B. von Erdgas führen wir außerdem eine entsprechende Version mit DVGW Zulassung.
Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise bisher verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen mit einem weiten Temperaturbereich bis 180°C möglich. Die Messspanne beträgt 1..1000 und ermöglicht somit Messungen, sowohl bei sehr niedrigen als auch bei sehr hohen Strömungsgeschwindigkeiten, bis 224 m/s.
Einfache Bedienung und flexible Schnittstellen
Standardmäßig verfügt das Durchflussmessgerät VA 550 und VA 570 über einen Modbus Ausgang, damit können alle Messgrößen, wie Nm³/h, Nm³, Nm/s, Nl/min, Nl/s, kg/h, kg/min, ft/min, °C etc. übertragen werden. Alle Parameter können direkt am Gerät (mit Display) oder über das PI 500 Handmessgerät bzw. die Servicesoftware eingestellt werden. Selbstverständlich stehen auch 2 x 4...20 mA Analogausgänge für Durchfluss und Temperatur und ein galvanisch getrennter Impulsausgang für den Verbrauch zur Verfügung.
Über Modbus kann eine Ferndiagnose durchgeführt und alle relevanten Parameter überprüft und ggf. geändert werden. So kann z.B. die Gasart, Innendurchmesser, Skalierung etc. geändert werden oder der Nullpunkt bzw. die Schleichmengenunterdrückung bei geänderten Prozessbedingungen.
Per Ferndiagnose und Statusmeldungen können u.a. Temperaturüberschreitungen, Sensordefekte, Kalibrierdatum ermittelt werden.
Technische Daten:
Nennweite
DN 15
Prozessanschluss
Flansch nach DIN EN 1092-1
Material Messstrecke
Edelstahl 1.4404
Sensor
Thermischer Massestromsensor in Edelstahl gekapselt
Messmedium
Luft, (Erdgas), (Biogas), (Stickstoff), (Argon), (CO2), (Sauerstoff),…
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-40…180 °C Fühlerrohr (ATEX-Version bis 120°C)
-40…70 °C Gehäuse
Betriebsdruck
bis 16 bar
Spannungsversorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Fühlerrohr
Edelstahl, 1.4571
Gehäus
Au-Druckguss
Schutzart
IP 67
Bitte beachten Sie, dass der Sensor optional erweitert werden kann*. Die Erweiterungsoptionen finden Sie im Technischen Datenblatt.
*Abweichung vom Artikelpreis möglich
Sofort verfügbar
VA 570 Durchfluss- /Verbrauchssensor mit integrierter 1 1/2" Messstrecke
VA 570 - Durchflussmessgerät mit integrierter Messstrecke
Die Durchflussmessgeräte des Typs VA 570 werden mit integrierter Messstrecke geliefert. Diese Messstrecken stehen wahlweise als Flanschversion oder mit R-Gewinde bzw. NPT-Gewinde zur Verfügung.
Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die Messstrecke aufwändig ausgebaut werden muss. Die Messstrecke wird während dieser Zeit über einen Verschlussstopfen (Zubehör) abgedichtet.
Die Verschraubung mit Zentriervorrichtung ist so konstruiert, dass der Sensor beim Einschrauben in die Messstrecke exakt in der Mitte positioniert ist und auch exakt in Strömungsrichtung der Druckluft / des Gases positioniert ist. Dies vermeidet unnötige Messwertfehler.
Robustes Design für anspruchsvolle industrielle Anwendungen
Die neuen Verbrauchs- und Durchflussmessgeräte VA 550/ 570 arbeiten nach dem kalorimetrischen Messprinzip. Eine zusätzliche Temperatur und Druckkompensation ist daher nicht notwendig.
Aufgrund der robusten Bauweise, dem Alu Druckgussgehäuse, der robusten Sensor Spitze aus Edelstahl 1.4571, eignen sich die neuen VA 550 und VA 570 für anspruchvollste Industrieanwendungen. Für Anwendungen in explosiver Umgebung steht außerdem eine ATEX Version zur Verfügung. Für Durchfluss- und Verbrauchsmessungen von z.B. von Erdgas führen wir außerdem eine entsprechende Version mit DVGW Zulassung.
Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise bisher verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen mit einem weiten Temperaturbereich bis 180°C möglich. Die Messspanne beträgt 1..1000 und ermöglicht somit Messungen, sowohl bei sehr niedrigen als auch bei sehr hohen Strömungsgeschwindigkeiten, bis 224 m/s.
Einfache Bedienung und flexible Schnittstellen
Standardmäßig verfügt das Durchflussmessgerät VA 550 und VA 570 über einen Modbus Ausgang, damit können alle Messgrößen, wie Nm³/h, Nm³, Nm/s, Nl/min, Nl/s, kg/h, kg/min, ft/min, °C etc. übertragen werden. Alle Parameter können direkt am Gerät (mit Display) oder über das PI 500 Handmessgerät bzw. die Servicesoftware eingestellt werden. Selbstverständlich stehen auch 2 x 4...20 mA Analogausgänge für Durchfluss und Temperatur und ein galvanisch getrennter Impulsausgang für den Verbrauch zur Verfügung.
Über Modbus kann eine Ferndiagnose durchgeführt und alle relevanten Parameter überprüft und ggf. geändert werden. So kann z.B. die Gasart, Innendurchmesser, Skalierung etc. geändert werden oder der Nullpunkt bzw. die Schleichmengenunterdrückung bei geänderten Prozessbedingungen.
Per Ferndiagnose und Statusmeldungen können u.a. Temperaturüberschreitungen, Sensordefekte, Kalibrierdatum ermittelt werden.
Technische Daten:
Sensor
Thermischer Massestromsensor in Edelstahl gekapselt
Messmedium
Luft, (Erdgas), (Biogas), (Stickstoff), (Argon), (CO2), (Sauerstoff),…
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-40…180 °C Fühlerrohr (ATEX-Version bis 120°C)
-40…70 °C Gehäuse
Betriebsdruck
bis 16 bar
Spannungsversorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Fühlerrohr
Edelstahl, 1.4571
Montagegewinde
G 1 1/2"
Gehäus
Au-Druckguss
Schutzart
IP 67
Bitte beachten Sie, dass der Sensor optional erweitert werden kann*. Die Erweiterungsoptionen finden Sie im Technischen Datenblatt.
*Abweichung vom Artikelpreis möglich
Sofort verfügbar
VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 40 Messstrecke mit Vorschweißflansch
VA 570 - Durchflussmessgerät mit integrierter Messstrecke
Die Durchflussmessgeräte des Typs VA 570 werden mit integrierter Messstrecke geliefert. Diese Messstrecken stehen wahlweise als Flanschversion oder mit R-Gewinde bzw. NPT-Gewinde zur Verfügung.
Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die Messstrecke aufwändig ausgebaut werden muss. Die Messstrecke wird während dieser Zeit über einen Verschlussstopfen (Zubehör) abgedichtet.
Die Verschraubung mit Zentriervorrichtung ist so konstruiert, dass der Sensor beim Einschrauben in die Messstrecke exakt in der Mitte positioniert ist und auch exakt in Strömungsrichtung der Druckluft / des Gases positioniert ist. Dies vermeidet unnötige Messwertfehler.
Robustes Design für anspruchsvolle industrielle Anwendungen
Die neuen Verbrauchs- und Durchflussmessgeräte VA 550/ 570 arbeiten nach dem kalorimetrischen Messprinzip. Eine zusätzliche Temperatur und Druckkompensation ist daher nicht notwendig.
Aufgrund der robusten Bauweise, dem Alu Druckgussgehäuse, der robusten Sensor Spitze aus Edelstahl 1.4571, eignen sich die neuen VA 550 und VA 570 für anspruchvollste Industrieanwendungen. Für Anwendungen in explosiver Umgebung steht außerdem eine ATEX Version zur Verfügung. Für Durchfluss- und Verbrauchsmessungen von z.B. von Erdgas führen wir außerdem eine entsprechende Version mit DVGW Zulassung.
Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise bisher verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen mit einem weiten Temperaturbereich bis 180°C möglich. Die Messspanne beträgt 1..1000 und ermöglicht somit Messungen, sowohl bei sehr niedrigen als auch bei sehr hohen Strömungsgeschwindigkeiten, bis 224 m/s.
Einfache Bedienung und flexible Schnittstellen
Standardmäßig verfügt das Durchflussmessgerät VA 550 und VA 570 über einen Modbus Ausgang, damit können alle Messgrößen, wie Nm³/h, Nm³, Nm/s, Nl/min, Nl/s, kg/h, kg/min, ft/min, °C etc. übertragen werden. Alle Parameter können direkt am Gerät (mit Display) oder über das PI 500 Handmessgerät bzw. die Servicesoftware eingestellt werden. Selbstverständlich stehen auch 2 x 4...20 mA Analogausgänge für Durchfluss und Temperatur und ein galvanisch getrennter Impulsausgang für den Verbrauch zur Verfügung.
Über Modbus kann eine Ferndiagnose durchgeführt und alle relevanten Parameter überprüft und ggf. geändert werden. So kann z.B. die Gasart, Innendurchmesser, Skalierung etc. geändert werden oder der Nullpunkt bzw. die Schleichmengenunterdrückung bei geänderten Prozessbedingungen.
Per Ferndiagnose und Statusmeldungen können u.a. Temperaturüberschreitungen, Sensordefekte, Kalibrierdatum ermittelt werden.
Technische Daten:
Nennweite
DN 15
Prozessanschluss
Flansch nach DIN EN 1092-1
Material Messstrecke
Edelstahl 1.4404
Sensor
Thermischer Massestromsensor in Edelstahl gekapselt
Messmedium
Luft, (Erdgas), (Biogas), (Stickstoff), (Argon), (CO2), (Sauerstoff),…
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-40…180 °C Fühlerrohr (ATEX-Version bis 120°C)
-40…70 °C Gehäuse
Betriebsdruck
bis 16 bar
Spannungsversorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Fühlerrohr
Edelstahl, 1.4571
Gehäus
Au-Druckguss
Schutzart
IP 67
Bitte beachten Sie, dass der Sensor optional erweitert werden kann*. Die Erweiterungsoptionen finden Sie im Technischen Datenblatt.
*Abweichung vom Artikelpreis möglich
Sofort verfügbar
Taupunktsensor FA 515 von -20 bis 50°Ctd für Kältetrockner
Taupunkt-Sensor FA 515 von -20° bis 50°Ctd
Die neue Generation von Taupunktsensoren verfügt zusätzlich zum bisher üblichen 4...20mA Analogausgang, über eine digitale RS 485 Schnittstelle (Modbus-RTU). Über die digitale RS 485 Schnittstelle können alle vom Taupunktsensor gemessenen und berechneten Messwerte wie z.B. Taupunkt, Temperatur, Absolutfeuchte, ... über das Modbus-Protokoll abgerufen werden.
Sensorik und Auswerteelektronik wurden gegenüber den Vorgängermodellen nochmals verbessert, insbesondere die integrierte Temperaturkompensation. Dies bedeutet: Erhöhte Genauigkeit bei unterschiedlichen Umgebungstemperaturen und eine erhöhte Auflösung des Sensorsignals. Wie schon die Vorgängermodelle zeichnen sich die neuen Taupunktsensoren durch langzeitstabile und zuverlässige Messwerte aus. Das Sensorelement ist betauungsunempfindlich und ist durch die serienmäßige Edelstahl-Sinterkappe vor direktem Kontakt mit verschmutzten Partikeln geschützt.
Besondere Vorteile:
Messbereich -20° bis 50°Ctd
Extrem langzeitstabil
Analogausgang 4 .. 20 mA
Betauungsunempfindlich
Schnelle Angleichzeit
Empfehlung:
Einbau mit Standard-Messkammer für Druckluft bis 16 bar
Einfache Installation über Schnellkupplung
Technische Daten FA 515:
Messbereich:
-20° bis 50°Ctd
Genauigkeit:
+- 1°C bei 20 bis -20°Ctd
+- 2°C bei -20 bis -50°Ctd
Druckbereich:
-1 bis 50bar
Stromversorgung:
24 VDC (16 .. 30 VDC)
Schutzart:
IP 65
EMV:
nach DIN EN 61326
Einsatztemperatur:
-20 ... 70 °C
Anschluss:
M12, 5-polig
PC-Anschluss:
Modbus-RTU Schnittstelle (RS 485)
Analogausgang:
4 .. 20 mA = -20 bis 50°Ctd
Bürde für Analogausgang:
< 500 Ohm
Einschraubgewinde:
G 1/2"
Abmessungen:
Durchm. 30 mm, Länge ca. 130 mm
Weitere Optionen finden Sie unter Zubehör.
Sofort verfügbar
VA 520 Verbrauchszähler mit integrierter 1 1/2" Messstrecke
VA 520 Verbrauchszähler für Druckluft und Gase G 1 1/2Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 1 1/2" von 1,0 ... 730 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500 Ohm
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4571
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
Sofort verfügbar

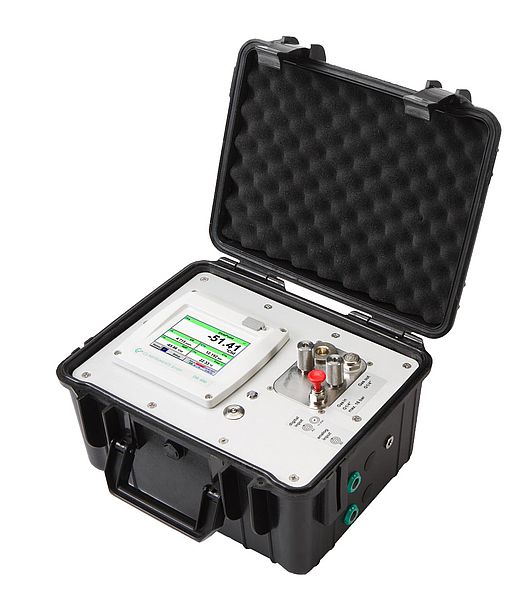

Mobiles Taupunktmessgerät DP 400 Set
DP 400 mobil mit integrierter Taupunkt-/ und DruckmessungZur Messung aller Feuchtemessgrößen unter Druck bis 16 bar.Das DS 400 mobil mit integriertem, aufladbarem Akku ist speziell für den Feldeinsatz entwickelt. Im Gerät eingebaut ist neben einem hochpräzisen Taupunktsensor auch ein präziser Drucksensor bis 16 bar. Damit können neben dem Drucktaupunkt in °C td, der Temperatur in °C, dem Leitungsdruck in bar, auch alle weiteren Feuchtemessgrößen ( % r.F., mg/m³, g/m³) sowie die druckabhängigen Messwerte g/kg, ppm v/v, atm. Taupunkt °C berechnet werden.Aktuelle MesswerteAlle Messwerte sind auf einen Blick sichtbar. Grenzwertüberschreitungen werden rot angezeigt. Durch den integrierten Drucksensor ist das DP 400 mobil in der Lage den atmosphärischen Taupunkt zu berechnen.Grafische AnsichtIn der grafischen Ansicht werden alle Messwerte als Kurve dargestellt. Per Fingerbewegung kann auf der Zeitachse zurückgeblättert werden (ohne Datenlogger max. 24 h, mit Datenlogger bis zum Start der Messung).DatenloggerMit der Option „Integrierter Datenlogger“ werden die Messwerte im DP 400 mobil gespeichert. Das Zeitintervall kann frei bestimmt werden. Besondere Vorteile:Präzise Taupunktmessung bis -80°CtdRobuster Einsatzkoffer für den FeldeinsatzIntegrierte Druckmessung bis 16 barIntegrierte Messkammer mit integriertem Trockenbehälter schützt den Taupunktsensor während des Transports und sorgt für schnelle AngleichzeitLangzeitstabiler Feuchtesensor: präzise, betauungsunempfindlich, schnelle AngleichzeitOptional: 2 weitere Sensoreingänge für externe SensorenOptional: Integrierter DatenloggerOptionales Zubehör (nicht im Set enthalten):Option: Integrierter Datenlogger für 100 Mio. Messwerte Z500 4002Option: Integrierte Ethernet- und RS 485 Schnittstelle Z500 4004Option: Integrierter Webserver Z500 4005Option: „Mathematische Berechnungsfunktion“ für 4 frei berechenbare Kanäle, (virtuelle Kanäle) Addition, Subtraktion, Division, Multiplikation Z500 4007Option: 2 zusätzliche Sensoreingänge für externe Sensoren (1 x Digitalsensor Modbus, 1 x Analogsensor) Z500 4001CS Soft Basic - Datenauswertung grafisch und tabellarisch - Auslesen der Messdaten über USB oder Ethernet 0554 7040Anschlussleitung für VA/FA Sensoren an mobile Geräte, ODU / M12, 5m 0553 1503Anschlussleitung für Druck-, Temperatur-, Fremdsensoren an mobile Geräte, ODU / offene Enden, 5 m 0553 0501Anschlussleitung für Druck-, Temperatur-, Fremdsensoren an mobile Geräte, ODU / offene Enden, 10 m 0553 0502Verlängerungsleitung für mobile Geräte ODU/ODU, 10m 0553 0504
Technische Daten:
Display
3,5" Touchscreen
Messbereich
-80 ... +50°Ctd-20 ... +70°C0 bis 100 %RF0 bis 16 bar +- 0,5 %
Genauigkeit
± 1°C bei 20...-20°Ctd± 2°C bei -20...-50°Ctd± 3°C bei -50...-80°Ctd
Feuchtemessgrößen
g/m³, mg/m³, ppm V/V, g/kg, °Ctdatm, % rF
Stromversorgung
Intern aufladbare Li-Ion Akkus ca. 12 h Dauerbetrieb,4 h LadezeitSchnittstelle
USB-Schnittstelle
Option Datenlogger
4 GB SD Speicherkarte (100 Mio.Werte)
Spannungsversorgung fürexterne Sensoren:
Ausgangsspannung: 24 VDC ± 10%Ausgangsstrom: 120 mA im Dauerbetrieb
Prozessanschluss
6 mm SteckanschlussUmgebungstemperatur
0...+50°C
EMV
DIN EN 61326
Sofort verfügbar
VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 20 Messstrecke mit Vorschweißflansch
VA 570 - Durchflussmessgerät mit integrierter Messstrecke
Die Durchflussmessgeräte des Typs VA 570 werden mit integrierter Messstrecke geliefert. Diese Messstrecken stehen wahlweise als Flanschversion oder mit R-Gewinde bzw. NPT-Gewinde zur Verfügung.
Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die Messstrecke aufwändig ausgebaut werden muss. Die Messstrecke wird während dieser Zeit über einen Verschlussstopfen (Zubehör) abgedichtet.
Die Verschraubung mit Zentriervorrichtung ist so konstruiert, dass der Sensor beim Einschrauben in die Messstrecke exakt in der Mitte positioniert ist und auch exakt in Strömungsrichtung der Druckluft / des Gases positioniert ist. Dies vermeidet unnötige Messwertfehler.
Robustes Design für anspruchsvolle industrielle Anwendungen
Die neuen Verbrauchs- und Durchflussmessgeräte VA 550/ 570 arbeiten nach dem kalorimetrischen Messprinzip. Eine zusätzliche Temperatur und Druckkompensation ist daher nicht notwendig.
Aufgrund der robusten Bauweise, dem Alu Druckgussgehäuse, der robusten Sensor Spitze aus Edelstahl 1.4571, eignen sich die neuen VA 550 und VA 570 für anspruchvollste Industrieanwendungen. Für Anwendungen in explosiver Umgebung steht außerdem eine ATEX Version zur Verfügung. Für Durchfluss- und Verbrauchsmessungen von z.B. von Erdgas führen wir außerdem eine entsprechende Version mit DVGW Zulassung.
Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise bisher verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen mit einem weiten Temperaturbereich bis 180°C möglich. Die Messspanne beträgt 1..1000 und ermöglicht somit Messungen, sowohl bei sehr niedrigen als auch bei sehr hohen Strömungsgeschwindigkeiten, bis 224 m/s.
Einfache Bedienung und flexible Schnittstellen
Standardmäßig verfügt das Durchflussmessgerät VA 550 und VA 570 über einen Modbus Ausgang, damit können alle Messgrößen, wie Nm³/h, Nm³, Nm/s, Nl/min, Nl/s, kg/h, kg/min, ft/min, °C etc. übertragen werden. Alle Parameter können direkt am Gerät (mit Display) oder über das PI 500 Handmessgerät bzw. die Servicesoftware eingestellt werden. Selbstverständlich stehen auch 2 x 4...20 mA Analogausgänge für Durchfluss und Temperatur und ein galvanisch getrennter Impulsausgang für den Verbrauch zur Verfügung.
Über Modbus kann eine Ferndiagnose durchgeführt und alle relevanten Parameter überprüft und ggf. geändert werden. So kann z.B. die Gasart, Innendurchmesser, Skalierung etc. geändert werden oder der Nullpunkt bzw. die Schleichmengenunterdrückung bei geänderten Prozessbedingungen.
Per Ferndiagnose und Statusmeldungen können u.a. Temperaturüberschreitungen, Sensordefekte, Kalibrierdatum ermittelt werden.
Technische Daten:
Nennweite
DN 15
Prozessanschluss
Flansch nach DIN EN 1092-1
Material Messstrecke
Edelstahl 1.4404
Sensor
Thermischer Massestromsensor in Edelstahl gekapselt
Messmedium
Luft, (Erdgas), (Biogas), (Stickstoff), (Argon), (CO2), (Sauerstoff),…
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-40…180 °C Fühlerrohr (ATEX-Version bis 120°C)
-40…70 °C Gehäuse
Betriebsdruck
bis 16 bar
Spannungsversorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Fühlerrohr
Edelstahl, 1.4571
Gehäus
Au-Druckguss
Schutzart
IP 67
Bitte beachten Sie, dass der Sensor optional erweitert werden kann*. Die Erweiterungsoptionen finden Sie im Technischen Datenblatt.
*Abweichung vom Artikelpreis möglich
Sofort verfügbar
Mobiles Taupunktmessgerät DP 510 Set

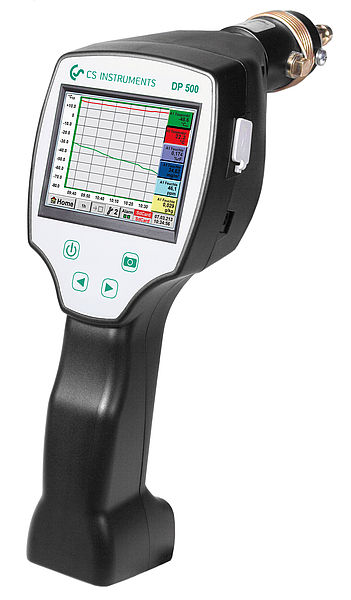

Mobiles Taupunktmessgerät mit integriertem Datenlogger DP 510 SetDie neuen Geräte DP 500/DP 510 sind die idealen mobilen Servicegeräte zur Taupunktmessung für alle Trocknerarten bis -80°Ctd Taupunkt.Mit dem 3,5" Grafikdisplay mit Touchscreen ist die Bedienung kinderleicht. Einzigartig ist die graphische Darstellung der farbigen Messkurven. Ideal zur Messung des aktuellen Taupunktes und zur grafischen Darstellung der Taupunktkurve/ des Schaltverhaltens des Trockners über einen längeren Zeitraum.Bis zu 100Mio. Messwerte können mit Datum und Messortnamen gespeichert werden. Per USB-Stick können die Messwerte in den PC übertragen werden. Mit der CS Soft Basic können die Daten komfortabel ausgewertet werden. Messdaten und Serviceberichte können einfach und schnell erstellt werden. Das DP 510 verfügt zusätzlich über einen weiteren frei belegbaren Sensoreingang. Neben der internen Taupunktmessung kann ein weiterer beliebiger Fühler angeschlossen werden, wie z.B.:
Drucksonden
Verbrauchsonden VA 400/420
Temperatursensoren Pt 100, 4...20mA
Weiterer Taupunktsensor
Wirkleistungszähler
Beliebige Fremdsensoren mit folgenden Signalen: 0...1/10V, 0/4...20mA, Pt 100, Impuls Modbus
Besondere Vorteile:
Präzise Taupunktmessung bis -80°Ctd
Schnelle Ansprechzeit
3,5" Grafikdisplay / einfache Bedienung per Touchscreen
Integrierter Datenlogger zur Speicherung der Messwerte
USB-Schnittstelle zum Auslesen per USB-Stick
Berechnet alle notwendigen Feuchtemessgrößen wie g/m³, mg/m³, ppm, V/V, g/kg, °Ctdatm
2. freibelegbarer Sensoreingang für externe Fühler (nur DP 510)
International: bis zu 8 Sprachen auswählbar
Anwendungsbereiche:
Druckluft: Überprüfen von Kälte-, Membran-, Adsorptionstrocknern
Technische Gase: Restfeuchtemessung in Gasen wie N2, O2, etc.
Kunststoffindustrie: Überprüfen von Granulattrocknern
Technische Daten:
Display
3,5" Touchscreen
Messbereich
-80 ... 50°Ctd-20 ... 70°C0 bis 100 %rF
Genauigkeit
+- 0,5°Ctd bei -10 ... 50°Ctdtypisch +- 2°Ctd restl. Bereich
Feuchtemessgrößen
g/m^3, mg/m^3, ppm V/V, g/kg, °Ctdatm, %rF
Druckbereich
-1...50 bar Standard-1...350 bar Sonderversion
Schnittstelle
USB-Schnittstelle
Datenlogger
2 GB SD Memory Card (100 Mio. Werte)
Stromversorgung
Li-Ion Akkus intern, ca. 12 h Dauerbetrieb / 4 h Ladezeit
Einschraubgewinde
G 1/2 Edelstahl
Umgebungstemperatur
0...+50°C
EMV
DIN EN 61326
Sofort verfügbar
Sofort verfügbar
Durchflussmengenmesser, DN 15, FL 15, 0,2 - 90 m³/h DFMM15-FL15
Durchflussmengenmesser, inkl. Messstrecke mit Flanschanschluss DN 15, Messbereich 0,2 - 90 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN15Betriebsdruck max.16 barTemperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø16.1 mmMessbereich min.0,2 m³/hMessbereich max.90 m³/hL300 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungFlanschDIN EN 1092-1Flansch-Ø D95 mmTeilkreis-Ø K65 mmAnzahl Schraubenlöcher4 x 14Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Sofort verfügbar
Taupunktsensor FA 500 für Adsorptionstrockner, -80...+20° Ctd
Taupunkt-Sensor FA 500 von -80° bis 20°Ctd
Der FA 500 mit integriertem Display und Alarmrelais ist der ideale Taupunktsensor für Kälte-, Membran- und Adsorptionstrockner.
Vorteile des Taupunktsensors:
Modbus-RTU Schnittstelle
Hohe Auflösung des Sensorsignals durch verbesserte Auswerteelektronik
Sensordiagnose vor Ort mit Handgerät oder CS Service Software
Integriertes Display
Grenzwert über Tasten einstellbar Alarmrelais (max. 60 VDC, 0,5 A)
Druckfest bis 350 bar (Sonderversion)
Extrem langzeitstabil
Schnelle Angleichzeit
4...20 mA Analogausgang
Einfache Bedienung über Tasten am Display
Das integrierte Display zeigt den Taupunkt groß sowie weitere Feuchtemessgrößen auf 2 weiteren Displayseiten. Mit der Pfeiltaste kann zwischen den Displayseiten geblättert werden.
Der Alarmgrenzwert für das integrierte Relais kann über die Tasten frei eingegeben werden. Neben der Alarmgrenze kann auch die Hysterese frei eingegeben werden.
Der 4...20 mA Analogausgang kann frei skaliert werden bzw. auch einer weiteren Messgröße, z.B. g/m³ zugeordnet werden.
Nach Eingabe des Systemdrucks der Druckluftanlage und des Referenzdrucks (Atmosphärendruck) kann der Sensor aus dem gemessenen Drucktaupunkt auf Wunsch auch auf den atmosphärischen Taupunkt zurückrechnen.
Technische Daten FA 500:
Messbereich:
-80° bis 20°Ctd
Genauigkeit:
+- 1°C bei 50 bis -20°Ctd +- 2°C bei -20 bis -50°Ctd +- 3°C bei -50 bis -80°Ctd
Druckbereich:
-1 bis 50bar
Stromversorgung:
24 VDC (16 .. 30 VDC)
Schutzart:
IP 65
EMV:
nach DIN EN 61326
Einsatztemperatur:
-20 ... 70 °C
Anschluss:
2 x M12, 5-polig für Analogausgang,
Modbus-RTU und Alarmausgang
PC-Anschluss:
Modbus-RTU Schnittstelle (RS 485)
Analogausgang (3-Draht):
4...20 mA
Bürde für Analogausgang:
< 500 Ohm
Alarmrelais
NC, max. 60VDC, 0,5A
Einschraubgewinde
G 1/2"
Abmessung (BxHxT)
76,5 x 85 x 75
Weitere Optionen finden Sie unter Zubehör.
Sofort verfügbar
Verbrauchszähler G1/4 für Druckluft und Gase VA 520 Edelstahl 1.4301
VA 520 Verbrauchszähler für Druckluft und Gase G1/4Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 1/4" von 0,2... 90 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500="">
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4301
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
