DF-Industrie-Mikrofilter APF163 SMA G2 Durchfluss 1300 m³/h
Versandkostenfrei
%
Sofort verfügbar
1.135,26 €*
(Sie sparen 35% )
737,92 € inkl. MwSt.
Inhalt:
1 Stück
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Filtertechnik
Hersteller-Nr.:
APF163SMA
Produktnummer:
DF51009
Gewicht:
5 kg
Versand:
Paket
Produktinformationen "DF-Industrie-Mikrofilter APF163 SMA G2 Durchfluss 1300 m³/h"
DF-Industrie-Mikrofilter APF163 SMA G2 mit Schwimmerableiter
- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
| Partikelfiltration | 0,01 Mikron |
| Max. Restölgehalt bei 20°C | 0,01 mg/m³ |
| Höchsttemperatur | 120°C (50°C empf.) |
| Differenzdruck trocken | 75 mbar |
| Differenzdruck nass, gesättigt | 110 mbar |
| Tiefsttemperatur | 1°C |
| Max. Arbeitsdruck | 16 bar |

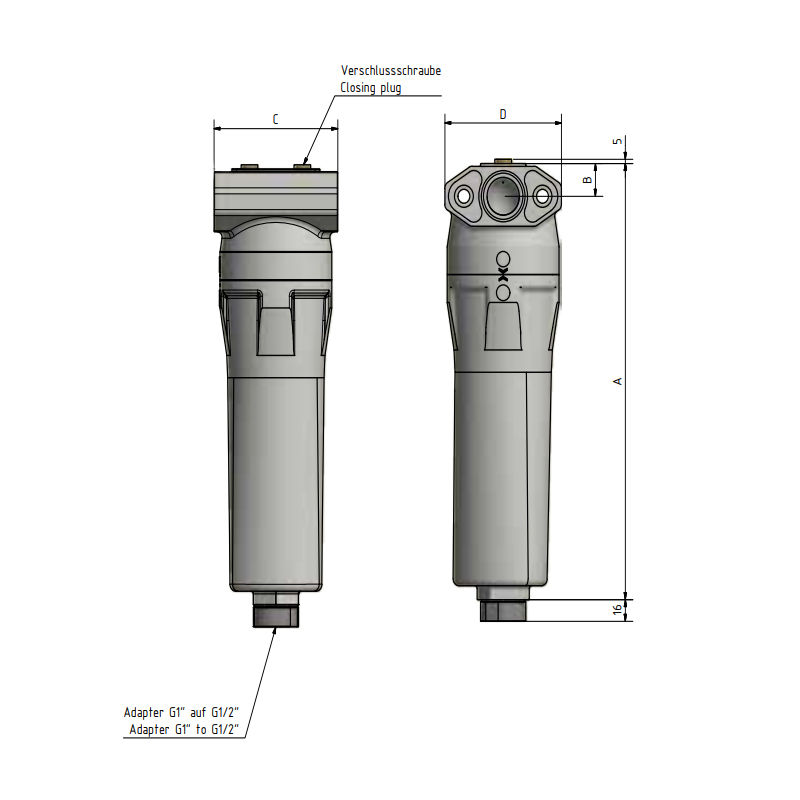

| Abmessungen in mm (A/B/C/D) | 744/45/196/195 |
| Material Gehäuse | Aluminium |
| Anschlussgewinde | G 2 |
| Leistung* | 1300 m³/h |
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü Betriebsdruck
DF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
- optimierte Durchströmung durch bogenförmigen Drucklufteintritt
- Verhinderung von Korrosion und Bakterienbildung
- Zuganker fixiert das Element sicher
- hohe Stabilität des Elements durch Edelstahlzylinder
- bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
- und geringen Differenzdruck
- stabile Drainageschicht aus Nadelfilz am Filterelement
- verhindert Verlust von Filterleistung
- serienmäßig ausgestattet mit automatischem Kondensatableiter
- Wartungsfreundlichkeit durch 6-Kant am Gehäuse
- Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
| Anschluss: | 2 |
|---|---|
| Filterfeinheit (µm): | 0,01 |
