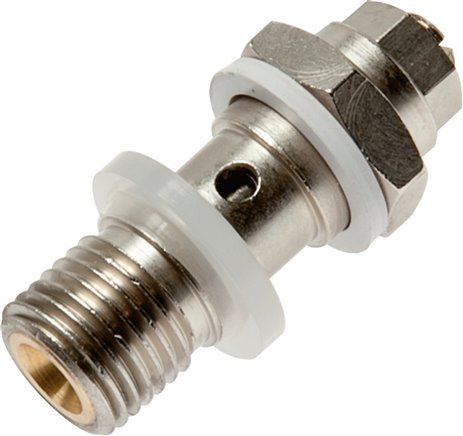

Drosselhohlschraube G 1/4", abluftregelnd (B), Schlitzschraube und Kontermutter
Sofort verfügbar
Preis Pro Stück
9,66 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
9,66 €*
16,27 €*
(Sie sparen 40.63% )
|
| 3 ab |
9,18 €*
16,27 €*
(Sie sparen 43.58% )
|
| 10 ab |
8,70 €*
16,27 €*
(Sie sparen 46.53% )
|
| 30 ab |
8,21 €*
16,27 €*
(Sie sparen 49.54% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571340209
Produktnummer:
DA141181
Gewicht:
0.036 kg
Loading
Produktinformationen "Drosselhohlschraube G 1/4", abluftregelnd (B), Schlitzschraube und Kontermutter "

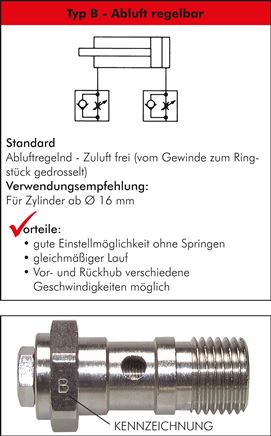

Typ B - Abluft regelbar
Standard:
Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)
Verwendungsempfehlung:
Für Zylinder ab Ø 16 mm
Vorteile:
•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglich
Typ A - Zuluft regelbar
Sonderausführung:
Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)
Verwendungsempfehlung:
Für kleine Ø und kurze Hübe (kleine Volumen)
Vorteile:
•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglich
Typ C - Zu- und Abluft regelbar
Sonderausführung:
Zu- und abluftregelnd
Verwendungsempfehlung:
Für kleine und einfachwirkende Zylinder
Vorteile:
•Vor- und Rücklauf gleiche Geschwindigkeiten
Nachteile:
•nur selten ohne "Springen" zu verwenden
*Standard
Werkstoffe:
Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: Kunststoff
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
0,2 - 10 bar
Lieferumfang:
Hohlschraube mit integriertem Ventil inklusive Dichtring und Distanzring
Vorteile:
•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)
Weitere Eigenschaften:
| Ausführung | abluftregelnd (B)* |
| Einstellung | Schlitzschraube und Kontermutter (mit Schraubendreher einste |
| Gewinde | G 1/4" |
| Schaftlänge (mm) | 28,0 |
| Gewicht | 36 g / Stk. |
