Druckschalter: Was ist das eigentlich?

Druckschalter sind Schalter mechanischer oder elektronischer Art, die durch eine Änderung des Drucks des jeweiligen Mediums betätigt werden. Durch diese Betätigung schalten die Druckschalter elektrische Motoren ein und aus. Zur Steuerung können gasförmige Stoffe, wie Druckluft, sowie flüssige Stoffe, wie z. B. Wasser, zum Einsatz kommen. Die praktischen Geräte findet man heute überwiegend im Bereich der Drucklufttechnik und werden dort als Kompressordruckschalter, Druckluft Druckschalter oder schlicht Schalter für Kompressoren bezeichnet. Auch im Bereich der Wassertechnik werden die praktischen Druckregler häufig verwendet – dort nennt man sie Wasserdruckschalter bzw. Druckschalter Hauswasserwerk. Grundsätzlich funktionieren beide Schaltertypen ähnlich: Geschaltet wird in Abhängigkeit des Drucks, der im Kessel oder Tank herrscht. Der Schalter übernimmt dabei die Funktion, dass ein unterer Druckwert nicht unterschritten wird und ein oberer Wert nicht überschritten wird. Ist dies im einen oder anderen Druckbereich der Fall, wird der Motor des Verdichters bzw. der Pumpe ein- oder ausgeschaltet.

Wie sieht ein Kompressordruckschalter aus?

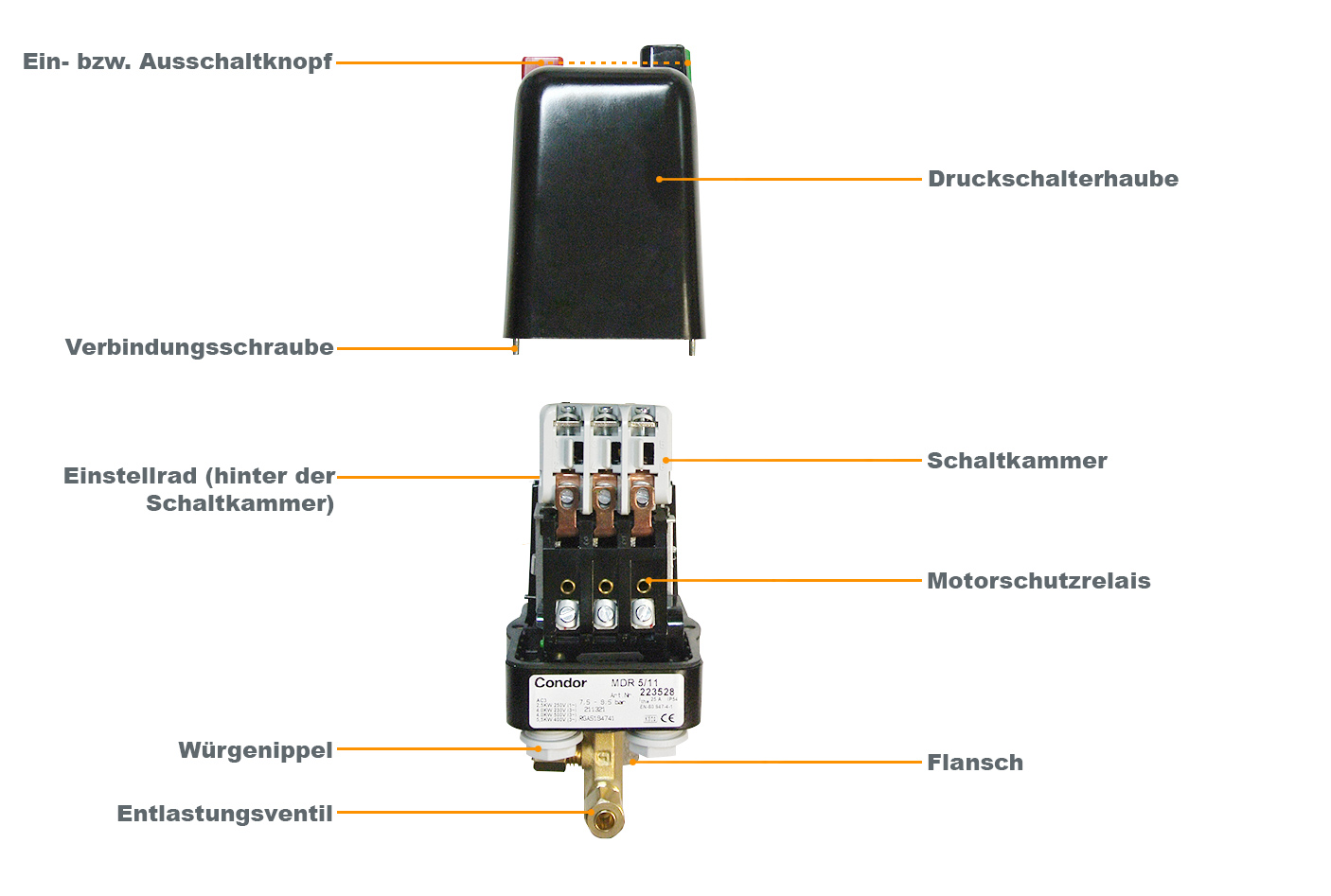

druckschalter-schaubild-aufbau-druckluft-df-neuCiCjQSypKYq1a
Abbildung: Druckschalter Kompressor Aufbau am Beispiel des MDR 5/11 K.

Wie funktioniert ein Druckschalter?

Kompressor Druckschalter arbeiten nach einem einfachen mechanischen Prinzip: Mit steigendem Druck dehnt sich eine sog. Membran im Schalter bis zum oberen Schaltpunkt aus und öffnet über diesen Vorgang die Schaltkontakte. Der über den Druckschalter geschaltete Motor schaltet dann bei einem vordefinierten (Ausschalt-)Druck ab. Da die Membran über eine Feder mit einem Gegendruck konfrontiert ist, geht bei einem fallendem Druckwert die Ausdehnung zurück und schließt den Stromkreislauf wieder. Dies ist bei Erreichen des unteren Rückschaltpunktes der Fall und regelt, dass der Motor des Kompressors wieder eingeschaltet wird und sich der Behälter erneut füllt. Somit dient ein Kompressordruckschalter als Steuerzentrale für einen automatischen Ein- und Ausschaltbetrieb. Praktisch: Bei vielen Modellen lässt sich ein gewisser Ein- und Ausschaltdruck über die Feder voreinstellen. Die einstellbaren Werte sind je nach Druckschalter im jeweiligen Druckdiagramm einsehbar: Das Beispiel unten zeigt, dass bei einem Ausschaltdruck von 4 bar der Einschaltdruck zwischen 1,8 und 3,2 bar einstellbar ist.

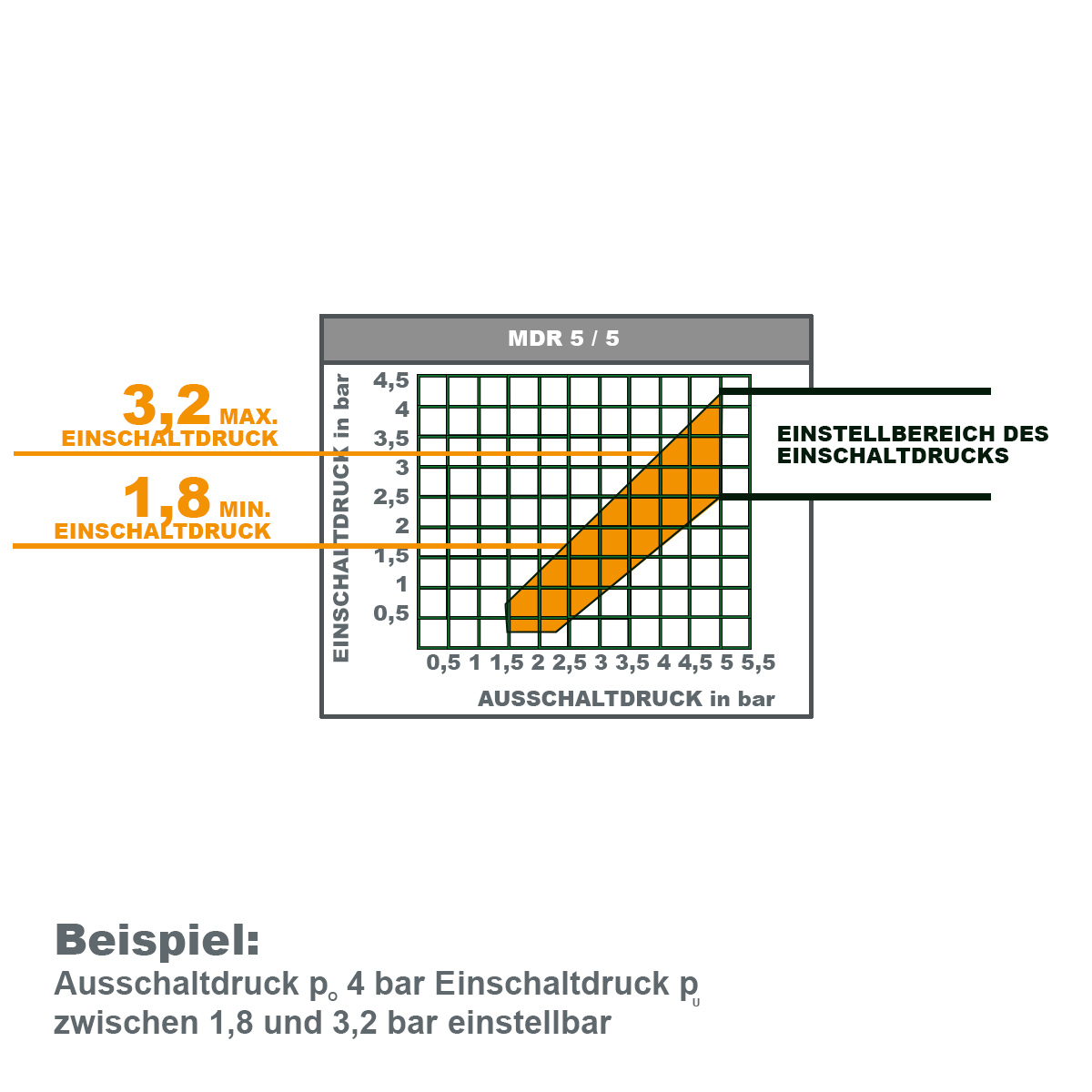

wie-druckschalter-kompressor-einstellen-schaubild

Abbildung: Druckschalter Druckdiagramm am Beispiel des MDR 5/5

Druckschalter Kompressor einstellen: So einfach geht’s!

Sobald Druckpunkte benötigt werden, die außerhalb der Voreinstellung des Druckschalters liegen, stellt sich vielen die simple Frage: Wie wird ein Druckschalter eingestellt? Oder anders gefragt: Wie kann man den Ein- und Ausschaltwert so verändern, dass es zu den individuellen Anforderungen passt? Das Wichtigste gleich zu Beginn: Immer wenn Sie Einstellungen an Ihrem Schalter vornehmen, müssen Sie Ihren Kompressor aus Sicherheitsgründen stromlos schalten. Gleichzeitig muss das Einstellen des Schalters unter Druck stattfinden. Der Einstellvorgang selbst erfolgt dann durch das Verstellen der Federn im Druckschalter. Je nach Druckschaltermodell kann dies per Ringschlüssel erfolgen oder anhand des im Druckschalter vorhandenen Handrads. Verstellen Sie lediglich die Hauptdruckfeder, verändern sich Ein- und Ausschaltwert proportional. Wollen Sie den Bereich zwischen den Werten anpassen, müssen Sie an der Differenzverstellschraube drehen. Vor und nach der Neueinstellung überprüfen Sie die Schaltpunkte am besten mithilfe eines Manometers. Bitte beachten: Individuelle Einstellungen sind nur im definierten Bereich des jeweiligen Druckreglers möglich.

Sie benötigen mehr Informationen? Dann schauen Sie in den allgemeinen Einstellhinweisen nach oder in den Montagehinweisen zu Ihrem Gerät. Wie man einen Druckschalter Kompressor per Handrad einstellt, zeigt das folgende Beispiel-Video von Condor:

Erste Hilfe bei Kompressor-Problemen: Am Druckschalter kann’s liegen!

Der Druckschalter ist die Steuerzentrale Ihres Kompressors! Daher kann ein falsch eingestellter Schalter schnell zu unerwünschten Problemen am Verdichter führen. Leider lassen sich einige Störungen nicht immer sofort auf den Druckregler zurückführen: Wenn Sie beispielsweise feststellen, Ihr Kompressor Motor wird heiß, kann das an mehreren Ursachen liegen: Unterspannung, schlechte Kontakte oder Phasen-Ausfall können zu Überhitzung führen. Aber auch ein zu häufiges Schalten kann der Auslöser sein! Die Lösung wäre hier: Schaltpunkte überprüfen und gegebenenfalls den Kompressordruckschalter neu einstellen. Dies ist mit ein paar einfachen Handgriffen schnell selbst gemacht! Damit Ihnen die Fehlersuche in Zukunft leichter von der Hand geht, haben Ihnen unsere Experten eine praktische Liste mit häufigen Problemstellungen und Lösungsansätzen erstellt. Damit lassen sich viele Druckschalterprobleme erkennen und zum Teil selbst beheben. Hier geht’s zum Kompressor FAQ!

Fachbegriffe rund um Kompressor Druckschalter verstehen: Ein Überblick

Leistungsdruckschalter

Leistungsdruckschalter werden eingesetzt, wenn eine höhere Leistung erforderlich ist. Es gibt sie für Wechselstrom und Drehstrom, für Luft und Wasser, mit unterschiedlichen Flanschvarianten, Motorschaltvermögen und Druckbereichen.

Steuerdruckschalter

Steuerdruckschalter übernehmen eine Überwachungs- und Steuerfunktion und weisen ein geringeres Stromschaltverhalten als Leistungsdruckschalter auf. Es gibt die Schalter mit Wechsler- oder Öffner-/Schließerkontakten.

Flansch

Als Flansch bezeichnet man die unten angebrachten Öffnungen bzw. Anschlüsse am Druckschalter. Flansche sind meist aus Alu-Druckguss gefertigt. Man unterscheidet zwischen Hauptdruckanschluss und weiteren Öffnungen für beispielsweise Manometer.

Wechselstrom

Wechselstrom ist eine Bezeichnung für elektrischen Strom, der regelmäßig seine Polung bzw. Richtung ändert. Üblich im Haushaltsbereich ist der Einphasenwechselstrom.

Drehstrom

Drehstrom ist eine Kurzform für Dreiphasenwechselstrom, der sich aus drei einzelnen Wechselströmen zusammensetzt. Umgangssprachlich spricht man auch von Starkstrom.

Entlastungsventil (EV)

Entlastungsventile werden am Druckschalter montiert. Sie haben die Aufgabe, bei Kompressorabschaltung die Druckluft aus der Leitung zum Behälter zu entlüften, damit der Motor danach wieder ohne Last anlaufen kann.

Anlaufentlastungsventil (AEV)

Anlaufentlastungsventile werden alternativ zum Entlastungsventil am Druckschalter montiert. Ihre Aufgabe ist es ebenfalls, den Motor zu schützen. Da das Ventil verzögert schließt, wird der Startvorgang zusätzlich unterstützt.

Einschaltdruck

Als Einschaltdruck bezeichnet man den unteren Druckwert, bei dem der Druckregler den Stromkreis schließt und der Motor des Kompressors wieder anläuft.

Ausschaltdruck

Der obere Druckwert wird als Ausschaltdruck bezeichnet. Der Stromkreis wird unterbrochen, damit der Druckluftbehälter einen oberen Druckwert nicht überschreitet.

Hysterese

Der Begriff Hysterese bezeichnet bei Druckschaltern den Unterscheid zwischen dem oberen und unteren Schaltpunkt, d. h. die Differenz zwischen Ein- und Ausschaltdruck.

Condor Druckschalter: Qualitätsdruckschalter mit einer riesigen Auswahl

Leistungsdruckschalter für Wechselstrom: Condor MDR 1 I Condor MDR 11 I Condor MDR 2 I Condor MDR 21

Leistungsdruckschalter für Drehstrom: Condor MDR 3 I Condor MDR 4 I Condor MDR 5

Steuerdruckschalter: Condor MDR 43 I Condor MDR 53 I Condor MDR F I Condor MDR K

Condor Druckschalter Übersicht: Typenübersicht für Condor Druckschalter

Das passenden Motorschutzrelais finden: Umschlüsselung Condor Druckschalter

Nicht alle Druckschalter werden mit Motorschutzschalter geliefert – diese können als Zubehör separat mitbestellt werden. Die erste Tabelle unten zeigt, welche elektrische Stromstärke das Motorschutzrelais in Kombination mit der Motorleistung des Kompressors aufweisen sollte. Bei älteren Kompressordruckschaltern können veraltete Kennzeichnungen für die Druckstufe oder den Motorschutz vorhanden sein. Wenn Sie auf der Suche nach einem neuen Druckschalter oder Motorschutzrelais sind, können die römischen Zahlen bzw. Buchstaben auf Ihrem alten Druckschalter erste Hinweise auf die Motorleistung des Kompressors geben. Diese Angaben finden Sie in der zweiten Tabelle. Sie brauchen Hilfe? Bei Fragen zur Umschlüsselung und Auswahl der richtigen Artikel sind wir gerne für Sie da!

Motorschutzrelais:
Motorleistung:		Stromstärke:
1,1 kW - 1,5 kW	-->	2,4 - 4,2 Ampère
2,2 kW - 3,0 kW	-->	4,0 - 7,0 Ampère
2,2 kW - 4,0 kW	-->	6,1 - 10,3 Ampère
5,5 kW - 7,5 kW	-->	11 - 18 Ampère

Frühere Darstellung der Condor Druckschalter:
Druckstufe:		Motorschutz:
I --> 5 bar		A --> 1,5 Ampère
II --> 8 bar		B --> 2,45 Ampère
III --> 11 bar		C --> 4,2 Ampère
IV --> 16 bar		D --> 7,0 Ampère
		E --> 10,0 Ampère
		F --> 14,0 Ampère
		G --> 18,0 Ampère

Druckschalter von anderen Herstellern und Sonderanfragen:

Alternativen zum Markendruckschalter von Condor
Anfragen für besondere Schalter-Typen oder größere Abnahmemengen

Der Allrounder für Druckluft und Wasser: Schalter für Kompressor und Pumpe

Wussten Sie schon? Es gibt Druckschalter, die flexibel für Luft und Wasser einsetzbar sind! Neben dem Einsatz in Kompressoren, sind die sogenannten „Wasserdruckschalter“ ideale Druckregler für die Steuerung von Pumpen-Motoren. Wer einen “Druckschalter Hauswasserwerk“ sucht, landet daher nicht selten beim Condor Druckschalter MDR 5/5, einem hochwertigen elektro-mechanischen Leistungsdruckschalter für Drehstrom. Wie bei allen Markendruckschaltern überzeugen hier die hochwertigen Materialien: Der Flansch ist aus massivem Alluminiumdruckguss gefertigt und die Membran aus strapazierfähigem NBR. Auch die Sicherheit kommt nicht zu kurz: Der Wasserdruckschalter ist in der Schutzklasse IP 54 eingruppiert. Praktisch: Im definierten Einstellbereich von 1,5 bar bis 5 bar ist der hochwertige Schalter individuell einstellbar. Der ideale Kompressor Schalter also für den automatischen Pumpen- oder Kompressorbetrieb! Sie suchen einen anderen Druckschalter für Ihr Hauswasserwerk? Dann schauen Sie gleich mal in unserer Kategorie für Wasserdruckschalter nach!

Egal, ob Sie einen Markenschalter suchen, eine günstige Alternative bevorzugen oder große Abnahmemengen planen: Wir helfen Ihnen weiter! Sie haben generelle Fragen zu Ihrem Druckschalter Kompressor oder sind auf der Suche nach Ersatzteilen? Kontaktieren Sie uns einfach per Kontaktformular. Wir kümmern uns sofort um Ihr Anliegen.
