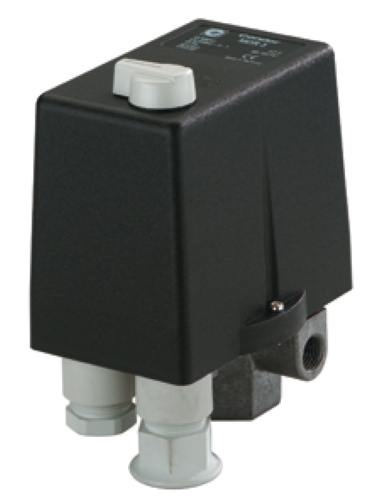

Druckschalter MDR 3-11-R3/10 DGKE270116
Versandkostenfrei
%
Sofort verfügbar
204,68 €*
(Sie sparen 2% )
198,73 € inkl. MwSt.
Inhalt:
1 Stück
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
Schneider Airsystems
EAN:
4011666505446
Hersteller-Nr.:
E270116
Produktnummer:
E270116
Gewicht:
0.7 kg
Versand:
Paket
Produktinformationen "Druckschalter MDR 3-11-R3/10 DGKE270116"
- Mit Motorschutzrelais (mit thermischer Überstrom-Auslösung)
- Mit Ein-/Ausschalter, ohne Entlastungsventil, 3 zusätzl. Anschlussmöglichkeiten R 1/4"
- Schaltdifferenz bei maximalem Ausschaltdruck bis angegebener Wert in bar
Technische Daten
| Pole | 3 St. |
| Druckbereich ein | 3-9,1 bar |
| Druckbereich aus | 4-11 bar |
| Schaltdifferenz | 5 bar |
| Anschluss | 1 x G1/2 |
| Spannung | 400 V |
Anmelden
passendes Zubehör
Sofort verfügbar
%
Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/10 Anschluss F4 G1/2 103048
Beschreibung:
Drehstromausführung
Schaltvermögen 7,5 (11) kW / 20 HP
mit Überstromrelais lieferbar
max. Ausschaltdruck 35 bar
3-polig (öffner)
nach EN 60947
Flanschmaterial=Aluminium Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsleistung (AC 3)
Ue =250 V (1~) / 400 V (3~) / 500 V (3~)
5,5 kW/ 7,5 kW / 7,5 kW
Bemessungsfrequenz
50 Hz
Bemmessungsisolationsspannung Ui
690 V
bedingter Bemessungskurzschlussstrom (Ue = 500 V)
50 kA
Bemessungsstoßsspannungsfestigkeit (Uimp)
6 kV
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 1 X 106
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h120
120
Temperaturbereich
-5°c bis +80°c
Schutzart
IP 54
Kontaktwerkstoff
Silberleg.
