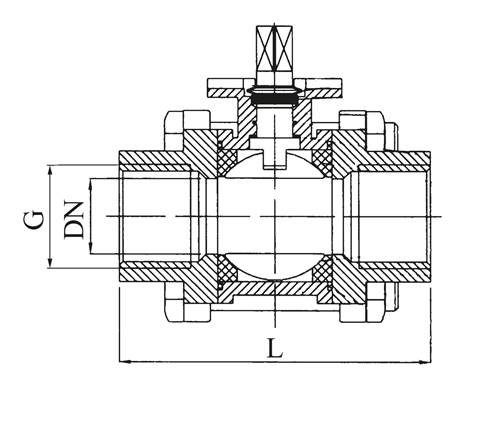

Edelstahl-Kugelhahn, Direktmontageflansch G 4", PN 63
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
1.684,94 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
1.684,94 €*
2.236,36 €*
(Sie sparen 24.66% )
|
| 3 ab |
1.600,70 €*
2.236,36 €*
(Sie sparen 28.42% )
|
| 10 ab |
1.516,45 €*
2.236,36 €*
(Sie sparen 32.19% )
|
| 30 ab |
1.432,20 €*
2.236,36 €*
(Sie sparen 35.96% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571421922
Produktnummer:
DA127076
Gewicht:
22 kg
Produktinformationen "Edelstahl-Kugelhahn, Direktmontageflansch G 4", PN 63"
Werkstoffe:
Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKM
Temperaturbereich:
-20°C bis +180°C
Einsatzbereich:
Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive Medien
Vorteile:
•Baulänge nach DIN 3202-M3, •Ein Antrieb kann direkt auf den ISO 5211 Montageflansch montiert werden, um den Kugelhahn zu automatisieren.
*Baulänge nicht nach DIN
Weitere Eigenschaften:
| G | G 4" |
| DN (mm) | 100 |
| L (mm) | 240 |
| PN (bar) | -0,9 bis 63 |

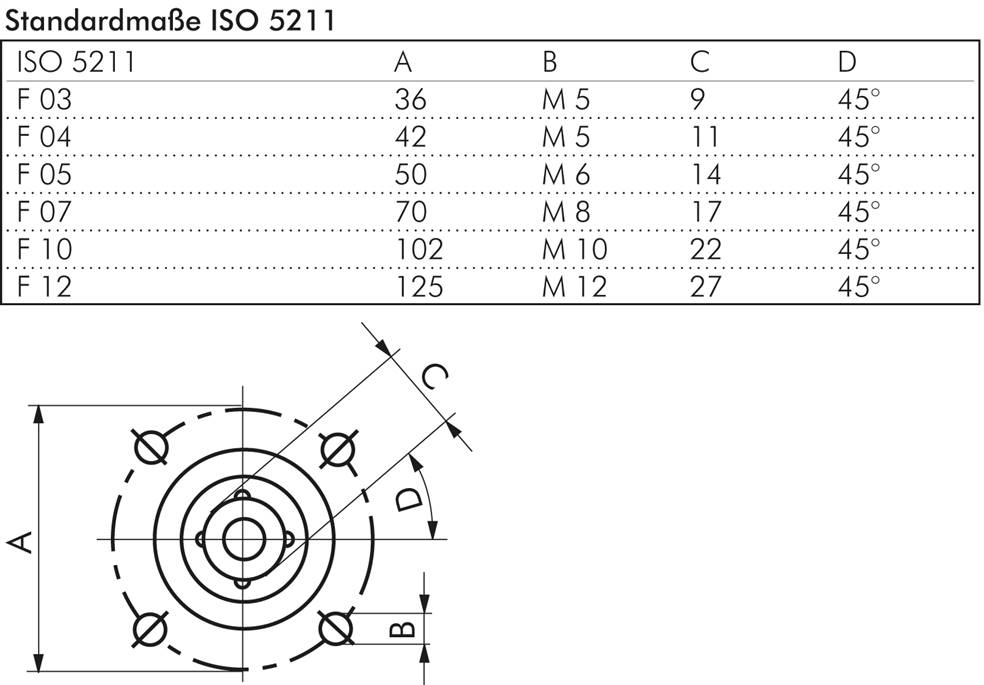

| ISO 5211 | F10 |
| Reparatursätze | KH 403 F ES REP |
| Gewicht | 22 kg / Stk. |
