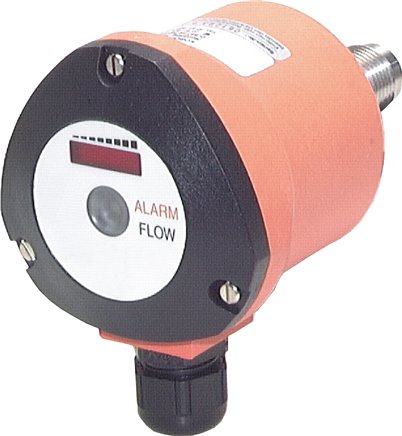

elektron. Strömungswächter G 3/4", 230 V AC

Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1 (IG)Schaltbereich (L/min)10 - 30PN (bar)250Gewicht1,2 kg / Stk.

Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.   Ihr Vorteile auf einen Blick: Leichter Einbau durch die kompakte Bauweise Einfach integrierbar in Ihr bestehendes Druckluft-System Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt Schnelles & einfaches Ablesen des Druckverbrauchs Digitales, kontrastreiches Display Einfache Bedienbarkeit per Tastendruck Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf Technische Daten: Material Messblock: Aluminum, Gehäuse: Polycarbonat Messstrecke DN 50 Anschlussgewinde G 2" Maße (LxBxH) in mm 135 x 80 x 139,1 Gewindetiefe 30 mm Sensor Thermischer Massenstromsensor Messbereich Max-Version - 185 m/s (DF-Standard-Variante) Messbereichsendwerte 1195 m³/h Genauigkeit ± 1,5 % vom Messwert / ± 0,3 % vom Endwert Messmedium Luft, Gase Gasarten Luft, Stickstoff, Argon, CO2, Sauerstoff Einheiten m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h Bürde < 500 Ω Versorgung 18 … 38 VDC, 5 W Betriebsdruck bis 16 bar Digitalausgang RS 485 Schnittstelle, (Modus-RTU), M-Bus Analogausgang 4 … 20 mA für m³/h bzw. l/min Impulsausgang 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert. Impulswertgenauigkeit am Display einstellbar. Alternativ ist der Impulsausgang als Alarmrelais nutzbar Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. High-Speed-Version (224 m/s) nur auf Anfrage.   Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern. Weitere Informationen finden Sie hier im Produktdatenblatt.

VA 520 Verbrauchszähler für Druckluft G1/2 als Mietgerät Preis: 99 € netto (117,81 € brutto) pro angefangener Kalenderwoche Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden. Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Der Einbau der Verbrauchszähler VA 520 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss. Einsatzbereiche: Druckluftbilanzierung, Druckluftverbrauchsmessung Leckageluft / Leckrate ermitteln Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen Anwendungstechnische Merkmale: Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ... Einfache und kostengünstige Installation Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar. Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert) Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung) Vernachlässigbar kleiner Druckverlust Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar Technische Daten:   Messgrößen: m³/h, l/min (1000 mbar, 20°C) bei Druckluft Über Tasten einstellbar: m³/h, m³/min, l/min Messprinzip: kalorimetrische Messung Sensor: Thermischer Massenstromsensor Messmedium: Luft Gasarten über Software einstellbar:   Genauigkeit: ± 1,5% v.M, ± 0,3 % v.E Einsatztemperatur: -30... 80°C Messbereich: Anschlussgewinde R 1/2" von 0,2... 90 m³/h Betriebsdruck: bis 16 bar Analogausgang: 4... 20 mA für m³/h bzw. l/min Impulsausgang: 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert Digitalausgang: RS 485 Schnittstelle, Modbus RTU Versorgung: 24 VDC geglättet ± 15 % Bürde: < 500 Ohm Gehäuse: Polycarbonat Messstrecke: Edelstahl, 1.4301 Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.

Anwendung:Durchflussanzeigen visualisieren einen Medienfluss durch Drehen des gut sichtbaren Rades im Inneren des Gerätes. Die Drehgeschwindigkeit des Rades erlaubt eine grobe Einschätzung der Fließgeschwindigkeit.Werkstoffe:Körper: Polycarbonat, Flügelrad: Polypropylen, Filter: Polypropylen 70 - 130 ?mTemperaturbereich:0°C bis +55°CEinbaulage:beliebigStrömungsrichtung:nur in eine RichtungMedien:Wasser und wässiger FlüssigleitenVorteile:•eingebauter, rückspülbarer Filter, günstiger Preis, zeigt auch geringste Durchflüsse anWeitere Eigenschaften:GewindeG 1/4"L (mm)58Ø D (mm)24Gewicht17 g / Stk.

Anwendung:Durchflussanzeigen visualisieren einen Medienfluss durch Drehen des gut sichtbaren Rades im Inneren des Gerätes. Die Drehgeschwindigkeit des Rades erlaubt eine grobe Einschätzung der Fließgeschwindigkeit.Werkstoffe:Körper: Messing vernickelt, Flügelrad: PA 66, Schauglas: PyrexTemperaturbereich:0°C bis +90°CEinbaulage:beliebigStrömungsrichtung:beliebigMedien:wässrige, nicht aggressive FlüssigkeitenWeitere Eigenschaften:AusführungDurchflussanzeigeDurchfluss (Wasser) (L/min)1,3 - 6,3GewindeG 1/2"L (mm)94B (mm)58Betriebsdruck (bar)30ErsatzschauglasDMA 12 REPGewicht320 g / Stk.

Anwendung:Die Prallscheiben-Durchflusswächter werden überall dort eingesetzt, wo eine einfache, preiswerte und trotzdem zuverlässige Überwachung von Strömungen gefordert wird. In Abhängigkeit von der Strömungsgeschwindigkeit bzw. Durchflussmenge wird die Prallscheibe ausgelenkt und bewegt über den Waagebalken den Dauermagneten in den Ansprechbereich des außerhalb des Durchflussmediums befindlichen Reedkontaktes.Temperaturbereich:Typ Messing: -20°C bis +70°C, Typ 1.4301: -10°C bis +110°C, Umgebung: -20°C bis +50°CSchutzart:IP 65Elektrischer Anschluss:Kabel 1,5 mSchaltausgang:Öffner oder Schließer, max. Spannung: 230 V, max. Schaltstrom: 2 A, max. Schaltleistung: 40 VA / 40 WWeitere Eigenschaften:AusführungDurchflusswächter komplettWerkstoffMessingGewindeG 1-1/4"ansteigender Durchfluss ca. Schaltbereich (Wasser) (L/min)19,7 - 36,8nachlassender Durchfluss ca. Schaltbereich (Wasser) (L/min)20 - 32,4PN (bar)25Medientemperatur (°C)-20 bis +70Gewicht490 g / Stk.

Anwendung:Durchflussanzeigen visualisieren einen Medienfluss durch Drehen des gut sichtbaren Rades im Inneren des Gerätes. Die Drehgeschwindigkeit des Rades erlaubt eine grobe Einschätzung der Fließgeschwindigkeit.Werkstoffe:Körper: Messing vernickelt, Flügelrad: PA 66, Schauglas: PyrexTemperaturbereich:0°C bis +90°CEinbaulage:beliebigStrömungsrichtung:beliebigMedien:wässrige, nicht aggressive FlüssigkeitenWeitere Eigenschaften:AusführungDurchflussanzeigeDurchfluss (Wasser) (L/min)0,6 - 3GewindeG 1/4"L (mm)64B (mm)37Betriebsdruck (bar)30ErsatzschauglasDMA 14 REPGewicht95 g / Stk.

Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2 (IG)Schaltbereich (L/min)0,8 - 3PN (bar)300Gewicht330 g / Stk.

Durchflussmengenmesser, inkl. Messstrecke mit Gewindeanschluss R 1 1/4, DN 32, Messbereich 0,7 - 530 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN32Betriebsdruck max.16 barGewindeR 1 1/4Temperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø36 mmMessbereich min.0,7 m³/hMessbereich max.530 m³/hL475 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

Durchflussmengenmesser, inkl. Messstrecke mit Flanschanschluss DN 32, Messbereich 0,7 - 530 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN32Betriebsdruck max.16 barTemperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø36 mmMessbereich min.0,7 m³/hMessbereich max.530 m³/hL475 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungFlanschDIN EN 1092-1Flansch-Ø D140 mmTeilkreis-Ø K100 mmAnzahl Schraubenlöcher4 x 18Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

Durchflussmengenmesser, inkl. Messstrecke mit Flanschanschluss DN 15, Messbereich 0,2 - 90 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN15Betriebsdruck max.16 barTemperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø16.1 mmMessbereich min.0,2 m³/hMessbereich max.90 m³/hL300 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungFlanschDIN EN 1092-1Flansch-Ø D95 mmTeilkreis-Ø K65 mmAnzahl Schraubenlöcher4 x 14Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.   Ihr Vorteile auf einen Blick: Leichter Einbau durch die kompakte Bauweise Einfach integrierbar in Ihr bestehendes Druckluft-System Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt Schnelles & einfaches Ablesen des Druckverbrauchs Digitales, kontrastreiches Display Einfache Bedienbarkeit per Tastendruck Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf Technische Daten: Material Messblock: Aluminum, Gehäuse: Polycarbonat Messstrecke DN 20 Anschlussgewinde G 3/4" Maße (LxBxH) in mm 135 x 55 x 109,1 Gewindetiefe 20 mm Sensor Thermischer Massenstromsensor Messbereich Max-Version - 185 m/s (DF-Standard-Variante) Messbereichsendwerte 170 m³/h Genauigkeit ± 1,5 % vom Messwert / ± 0,3 % vom Endwert Messmedium Luft, Gase Gasarten Luft, Stickstoff, Argon, CO2, Sauerstoff Einheiten m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h Bürde < 500 Ω Versorgung 18 … 38 VDC, 5 W Betriebsdruck bis 16 bar Digitalausgang RS 485 Schnittstelle, (Modus-RTU), M-Bus Analogausgang 4 … 20 mA für m³/h bzw. l/min Impulsausgang 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert. Impulswertgenauigkeit am Display einstellbar. Alternativ ist der Impulsausgang als Alarmrelais nutzbar Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. High-Speed-Version (224 m/s) nur auf Anfrage.   Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern. Weitere Informationen finden Sie hier im Produktdatenblatt.
