Sofort verfügbar
Schnellentlüftungsventil M 5, Standard
Präzisionsausführung:Werkstoffe:Körper: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte, gefilterte DruckluftStandardausführung:Werkstoffe:Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;Temperaturbereich:-20°C bis max. +70°CBetriebsdruck:1 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftOptional:FKM-Dichtung (-20°C bis max. +150°C) -VFunktion:Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.Achtung:Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.Weitere Eigenschaften:AusführungStandardGewinde AM 5Gewinde PM 5Gewinde RM 5Belüftung P -> A (L/min)220Entlüftung A -> R (L/min)300ErsatzmembraneSV 25 MEMBRANETemperaturbereich (°C)-20 bis +70Betriebsdruck (bar)1 - 10Gewicht29 g / Stk.
Sofort verfügbar
Schnellentlüftungsventil G 3/4", Standard
Präzisionsausführung:Werkstoffe:Körper: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte, gefilterte DruckluftStandardausführung:Werkstoffe:Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;Temperaturbereich:-20°C bis max. +70°CBetriebsdruck:1 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftOptional:FKM-Dichtung (-20°C bis max. +150°C) -VFunktion:Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.Achtung:Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.Weitere Eigenschaften:AusführungStandardGewinde AG 3/4"Gewinde PG 3/4"Gewinde RG 3/4"Belüftung P -> A (L/min)3.800Entlüftung A -> R (L/min)14.000ErsatzmembraneSV 34 MEMBRANETemperaturbereich (°C)-20 bis +70Betriebsdruck (bar)1 - 10Gewicht500 g / Stk.
Sofort verfügbar
Winkel-Drosselrückschlagventil M 5-6mm,abluftregelnd (Standard)
Funktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Medien:Druckluft, neutrale GaseWerkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barVorteile:•kompakte Bauform, •einfache Verstellung ohne Werkzeug möglichWeitere Eigenschaften:Ausführungabluftregelnd (Standard)GM 5D (mm)6Gewicht9.6 g / Stk.
Sofort verfügbar

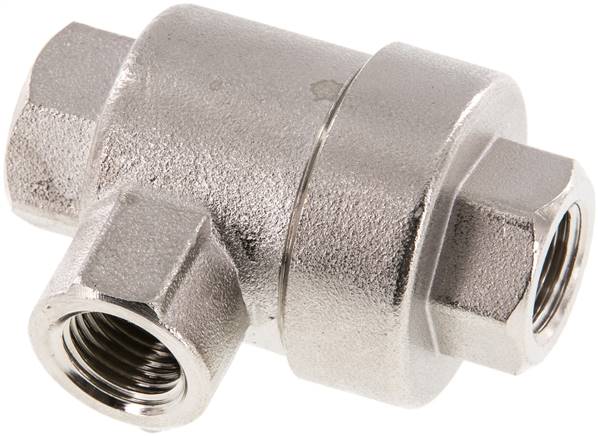

Schnellentlüftungsventil G 1/4", Standard
Präzisionsausführung:Werkstoffe:Körper: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte, gefilterte DruckluftStandardausführung:Werkstoffe:Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;Temperaturbereich:-20°C bis max. +70°CBetriebsdruck:1 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftOptional:FKM-Dichtung (-20°C bis max. +150°C) -VFunktion:Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.Achtung:Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.Weitere Eigenschaften:AusführungStandardGewinde AG 1/4"Gewinde PG 1/4"Gewinde RG 1/4"Belüftung P -> A (L/min)1.200Entlüftung A -> R (L/min)2.250ErsatzmembraneSV 1438 MEMBRANETemperaturbereich (°C)-20 bis +70Betriebsdruck (bar)1 - 10Gewicht150 g / Stk.
Sofort verfügbar

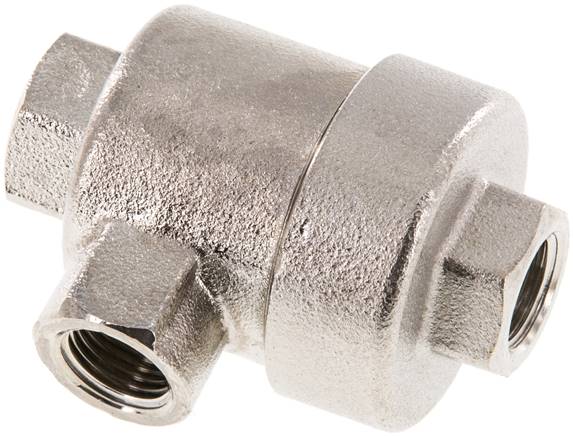

Schnellentlüftungsventil G 1/8", Standard
Präzisionsausführung:Werkstoffe:Körper: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte, gefilterte DruckluftStandardausführung:Werkstoffe:Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;Temperaturbereich:-20°C bis max. +70°CBetriebsdruck:1 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftOptional:FKM-Dichtung (-20°C bis max. +150°C) -VFunktion:Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.Achtung:Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.Weitere Eigenschaften:AusführungStandardGewinde AG 1/8"Gewinde PG 1/8"Gewinde RG 1/8"Belüftung P -> A (L/min)650Entlüftung A -> R (L/min)1.100ErsatzmembraneSV 18 MEMBRANETemperaturbereich (°C)-20 bis +70Betriebsdruck (bar)1 - 10Gewicht85 g / Stk.
Sofort verfügbar

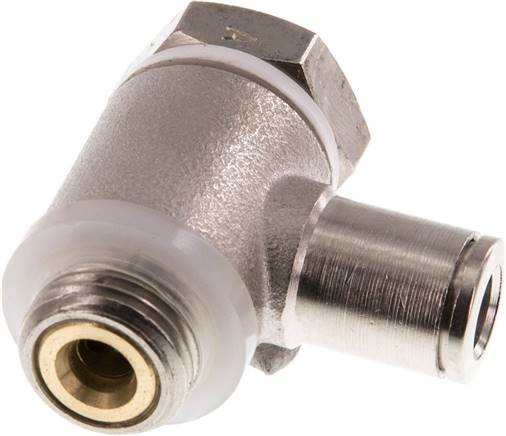

Winkel-Drosselrückschlagventil G 1/4"-6mm,zuluftregelnd, Messing, Eco
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR / Kunststoff, Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseFunktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Vorteile:•stabile Bauform, •nur mit Schraubendreher verstellbar, •besonders preiswert, •größte VielfaltWeitere Eigenschaften:AusführungzuluftregelndGG 1/4"D (mm)6Gewicht55 g / Stk.
Sofort verfügbar
Drosselrückschlagventil, Abluft, G 1/8, Steckverbindung 6
Beschreibung
Zur Drosselung von Durchflussmengen und zur Regulierung der Kolbengeschwindigkeit von Zylindern. Kleine Baumaße, ideal bei engen Platzverhältnissen. Zum direkten Einschrauben am Ventil oder Zylinder. Die Varianten in Hohlschraubenbauweise sind während der Montage drehbar und nach dem Anziehen starr. Die Varianten mit drehbarer Steckverbindung können auch nach der Montage frei positioniert werden. Die eingesetzten Dichtungen und Schmierstoffe sind silikonfrei.
Technische Daten:
Anschlussart
Anschluss Steckverbindung
B [mm]
31,8
Bauweise
drehbar
Betriebsdruck max. [bar]
10
Betriebsdruck min. [bar]
0
C [mm]
22,5
Dichtmaterial
NBR
Funktion
Abluftdrosselung (C)
Gewinde
G 1/8
Grundkörper
Messing vernickelt
SW [mm]
9
Silikonfrei
Ja
Temperaturbereich max. [°C]
80
Temperaturbereich min. [°C]
-20
Für Schlauch [mm]
6
Sofort verfügbar
Schnellentlüftungsventil G 1/4", Standard mit FKM-Dichtung
Präzisionsausführung:Werkstoffe:Körper: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte, gefilterte DruckluftStandardausführung:Werkstoffe:Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;Temperaturbereich:-20°C bis max. +70°CBetriebsdruck:1 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftOptional:FKM-Dichtung (-20°C bis max. +150°C) -VFunktion:Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.Achtung:Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.Weitere Eigenschaften:AusführungStandard mit FKM-DichtungGewinde AG 1/4"Gewinde PG 1/4"Gewinde RG 1/4"Belüftung P -> A (L/min)1.200Entlüftung A -> R (L/min)2.250ErsatzmembraneSV 1438 MEMBRANE-VTemperaturbereich (°C)-20 bis +150Betriebsdruck (bar)1 - 10Gewicht165 g / Stk.
Sofort verfügbar

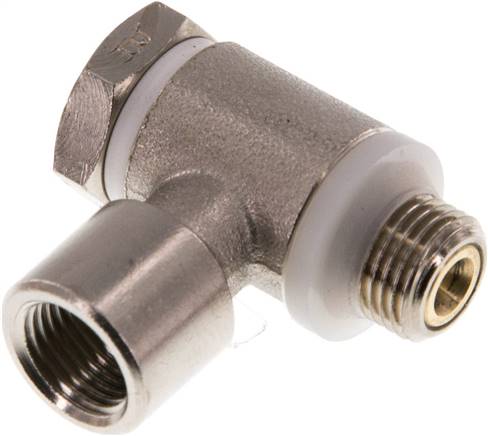

Drosselrückschlagventil G 1/4", abluftregelnd (B), Messing, Schlitzschraube und Kontermutter
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Hohlschraube: Messing vernickelt, Ringstück: Messing vernickelt, Dichtungen: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungSchlitzschraube und Kontermutter (mit Schraubendreher einsteGewindeG 1/4"Gewicht65 g / Stk.
Sofort verfügbar

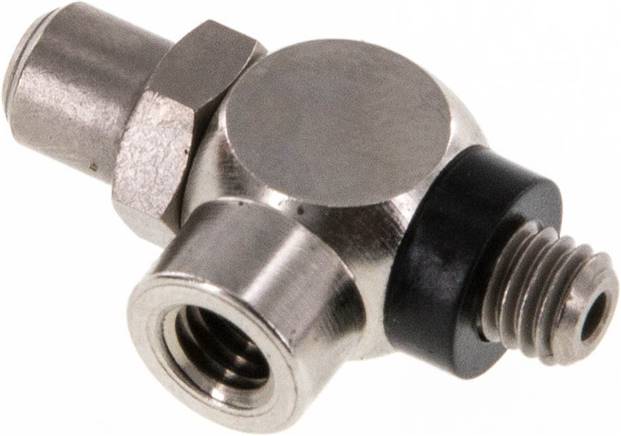

Drosselrückschlagventil M 5, abluftregelnd (B), Messing
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Hohlschraube: Messing vernickelt, Ringstück: Messing vernickelt, Dichtungen: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungSchlitzschraube (mit Schraubendreher einstellbar)GewindeM 5Gewicht9.9 g / Stk.
Sofort verfügbar
Drosselhohlschraube G 1/8", abluftregelnd (B), Schlitzschraube (mit Schraubendre
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungSchlitzschraube (mit Schraubendreher einstellbar)GewindeG 1/8"Schaftlänge (mm)25,5Gewicht16 g / Stk.
Sofort verfügbar
Winkel-Drosselrückschlagventil G 1/4"-6mm,abluftregelnd (Standard), Messing, Eco
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR / Kunststoff, Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseFunktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Vorteile:•stabile Bauform, •nur mit Schraubendreher verstellbar, •besonders preiswert, •größte VielfaltWeitere Eigenschaften:Ausführungabluftregelnd (Standard)GG 1/4"D (mm)6Gewicht55 g / Stk.
Sofort verfügbar

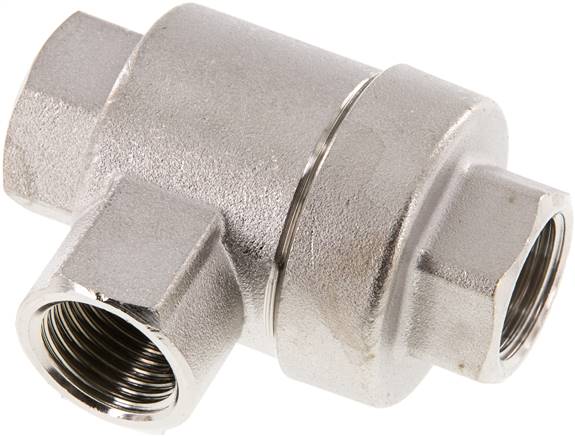

Schnellentlüftungsventil G 1/2", Standard
Präzisionsausführung:Werkstoffe:Körper: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte, gefilterte DruckluftStandardausführung:Werkstoffe:Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;Temperaturbereich:-20°C bis max. +70°CBetriebsdruck:1 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftOptional:FKM-Dichtung (-20°C bis max. +150°C) -VFunktion:Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.Achtung:Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.Weitere Eigenschaften:AusführungStandardGewinde AG 1/2"Gewinde PG 1/2"Gewinde RG 1/2"Belüftung P -> A (L/min)3.200Entlüftung A -> R (L/min)7.400ErsatzmembraneSV 12 MEMBRANETemperaturbereich (°C)-20 bis +70Betriebsdruck (bar)1 - 10Gewicht310 g / Stk.
Sofort verfügbar
Winkel-Drosselrückschlagventil M 5-4mm,abluftregelnd (Standard)
Funktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Medien:Druckluft, neutrale GaseWerkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barVorteile:•kompakte Bauform, •einfache Verstellung ohne Werkzeug möglichWeitere Eigenschaften:Ausführungabluftregelnd (Standard)GM 5D (mm)4Gewicht8.8 g / Stk.
Sofort verfügbar

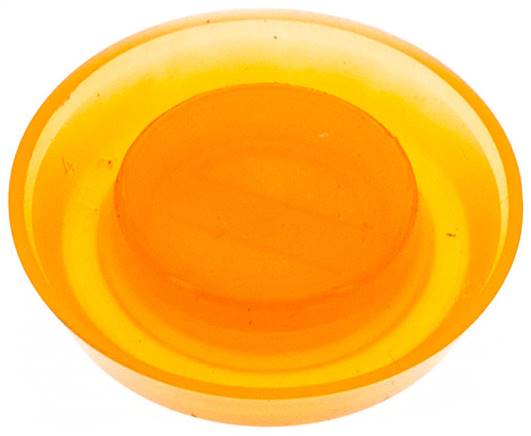

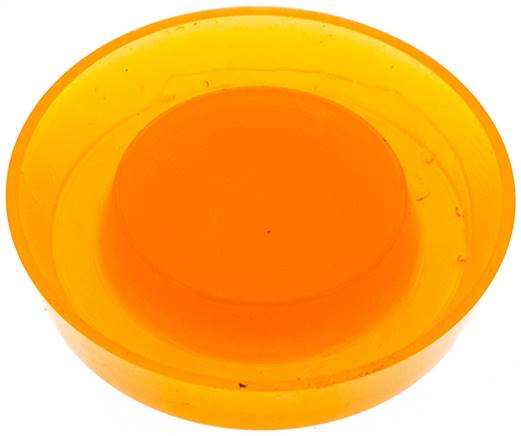

Schnellentlüftungsventil , Ersatzmembrane (Standard) zu SV 14
Präzisionsausführung:Werkstoffe:Körper: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte, gefilterte DruckluftStandardausführung:Werkstoffe:Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;Temperaturbereich:-20°C bis max. +70°CBetriebsdruck:1 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftOptional:FKM-Dichtung (-20°C bis max. +150°C) -VFunktion:Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.Achtung:Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.Weitere Eigenschaften:AusführungErsatzmembrane (Standard)Gewicht1.8 g / Stk.
Sofort verfügbar

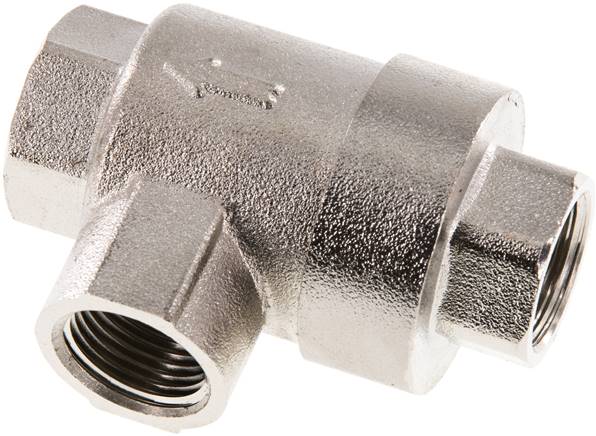

Schnellentlüftungsventil G 3/8", Standard
Präzisionsausführung:Werkstoffe:Körper: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte, gefilterte DruckluftStandardausführung:Werkstoffe:Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;Temperaturbereich:-20°C bis max. +70°CBetriebsdruck:1 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftOptional:FKM-Dichtung (-20°C bis max. +150°C) -VFunktion:Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.Achtung:Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.Weitere Eigenschaften:AusführungStandardGewinde AG 3/8"Gewinde PG 3/8"Gewinde RG 3/8"Belüftung P -> A (L/min)1.200Entlüftung A -> R (L/min)2.250ErsatzmembraneSV 1438 MEMBRANETemperaturbereich (°C)-20 bis +70Betriebsdruck (bar)1 - 10Gewicht165 g / Stk.
Sofort verfügbar

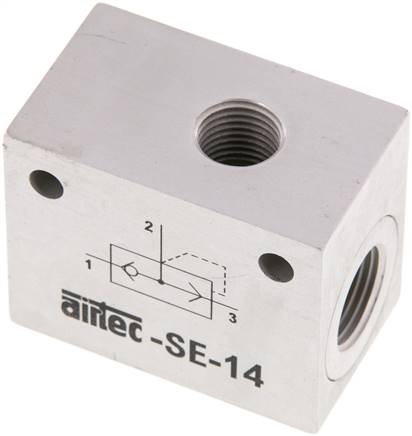

Schnellentlüftungsventil G 1/4", Präzision
Präzisionsausführung:Werkstoffe:Körper: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte, gefilterte DruckluftStandardausführung:Werkstoffe:Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;Temperaturbereich:-20°C bis max. +70°CBetriebsdruck:1 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftOptional:FKM-Dichtung (-20°C bis max. +150°C) -VFunktion:Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.Achtung:Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.Weitere Eigenschaften:AusführungPräzisionGewinde AG 1/4"Gewinde PG 1/4"Gewinde RG 3/8"Belüftung P -> A (L/min)1.200Entlüftung A -> R (L/min)2.400Temperaturbereich (°C)-10 bis +70Betriebsdruck (bar)0,5 - 10Gewicht125 g / Stk.
Sofort verfügbar
Drosselventil / G1/4 /beids. drosselbar Anschluss Steckverbindung / Rändelkopf 107007
Drosselventil, beidseitige Drosselung (»B«) Steckverbindung Schlauch 8, G 1/4, PN max. 10 bar, Temp. 0 °C bis 70 °C, MS vern.Zur beidseitigen Regulierung der Kolbengeschwindigkeit von Zylindern und von Durchflussmengen. Ausführung in Hohlschraubenbauweise mit Ringstück zum direkten Anbau. Der eingestellte Volumenstrom kann bei der Ausführung mit Rändelschraube mit der Sechskant-Mutter gekontert und somit fest eingestellt werden.Technische Daten:Betriebsdruck max.10 barTemperaturbereich min.0 °CTemperaturbereich max.70 °CHohlschraubeMessing vernickeltSchwenkarmMessing vernickeltRegulierschraubeMessing vernickeltInnenteileMessing blankDichtmaterialNBRUnverlierbare DichtungenPolyamid glasfaserverstärktGewindeG 1/4für Schlauch8 mmB51 mmC24.7 mmSW17 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 503. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 503 (siehe Downloads).
Sofort verfügbar
Drosselventil / G1/4 /beids. drosselbar Anschluss Steckverbindung / Rändelkopf 107006
Drosselventil, beidseitige Drosselung (»B«) Steckverbindung Schlauch 6, G 1/4, PN max. 10 bar, Temp. 0 °C bis 70 °C, MS vern.Zur beidseitigen Regulierung der Kolbengeschwindigkeit von Zylindern und von Durchflussmengen. Ausführung in Hohlschraubenbauweise mit Ringstück zum direkten Anbau. Der eingestellte Volumenstrom kann bei der Ausführung mit Rändelschraube mit der Sechskant-Mutter gekontert und somit fest eingestellt werden.Technische Daten:Betriebsdruck max.10 barTemperaturbereich min.0 °CTemperaturbereich max.70 °CHohlschraubeMessing vernickeltSchwenkarmMessing vernickeltRegulierschraubeMessing vernickeltInnenteileMessing blankDichtmaterialNBRUnverlierbare DichtungenPolyamid glasfaserverstärktGewindeG 1/4für Schlauch6 mmB51 mmC24.2 mmSW17 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 503. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 503 (siehe Downloads).
Sofort verfügbar
Schnellentlüftungsventil G 1/2", Standard mit FKM-Dichtung
Präzisionsausführung:Werkstoffe:Körper: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte, gefilterte DruckluftStandardausführung:Werkstoffe:Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;Temperaturbereich:-20°C bis max. +70°CBetriebsdruck:1 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftOptional:FKM-Dichtung (-20°C bis max. +150°C) -VFunktion:Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.Achtung:Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.Weitere Eigenschaften:AusführungStandard mit FKM-DichtungGewinde AG 1/2"Gewinde PG 1/2"Gewinde RG 1/2"Belüftung P -> A (L/min)3.200Entlüftung A -> R (L/min)7.400ErsatzmembraneSV 12 MEMBRANE-VTemperaturbereich (°C)-20 bis +150Betriebsdruck (bar)1 - 10Gewicht330 g / Stk.
Sofort verfügbar
Kipphebelventil 2/2-Wege, M 5 (IG)
Werkstoffe:Körper: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtung: NBRTemperaturbereich:-5°C bis +70°CBetriebsdruck:0 - 10 bar (M5: 0 - 8 bar)Medien:gefilterte Druckluft, neutrale GaseBenötigte Befestigungsbohrung bei Schalttafeleinbau:Ø 12 mm, maximale Blechdicke: 4 mmVorteile:•günstiger Preis, •umfangreiche Einsatzmöglichkeiten, •einfacher& schneller Aufbau einer Schaltung, •Kipphebel positionierbar* 3/2-Wege Ventil mit verschlossenem Anschluss 3Weitere Eigenschaften:Funktion2/2-Wege*1 (Eingang)M 5 (IG)2 (Ausgang)M 5 (IG)Betriebsdruck (bar)0 - 8Gewicht50 g / Stk.
Sofort verfügbar
Drosselrückschlagventil 1/2" (12,7 mm) Steckanschluss
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale Gase sowie Wasser (darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Weitere Eigenschaften:D (mm)1/2 (12,7 mm)Gewicht110 g / Stk.
Sofort verfügbar
Kipphebelventil 2/2-Wege, 6 mm (außen)-G 1/8" (AG)
Werkstoffe:Körper: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtung: NBRTemperaturbereich:-5°C bis +70°CBetriebsdruck:0 - 10 bar (M5: 0 - 8 bar)Medien:gefilterte Druckluft, neutrale GaseBenötigte Befestigungsbohrung bei Schalttafeleinbau:Ø 12 mm, maximale Blechdicke: 4 mmVorteile:•günstiger Preis, •umfangreiche Einsatzmöglichkeiten, •einfacher& schneller Aufbau einer Schaltung, •Kipphebel positionierbarAnwendung:Zum Betätigen von einfachwirkenden Zylindern schrauben Sie das 3/2-Wege-Ventil (K 3...) direkt in den Zylinder.*Druckluftversorgung kann wahlweise am Einschraubgewinde oder Ringstück anstehenWeitere Eigenschaften:Ringstück AusführungSteckanschlussFunktion2/2-WegeAnschluss Ringstück6 mm (außen)Hohlschraube GewindeG 1/8 (AG)Symbolez_k2_k.epsSymbole-1z_k3_k.epsBetriebsdruck (bar)0 - 10Gewicht42 g / Stk.
Sofort verfügbar
Kipphebelventil 3/2-Wege, M 5 (IG)
Werkstoffe:Körper: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtung: NBRTemperaturbereich:-5°C bis +70°CBetriebsdruck:0 - 10 bar (M5: 0 - 8 bar)Medien:gefilterte Druckluft, neutrale GaseBenötigte Befestigungsbohrung bei Schalttafeleinbau:Ø 12 mm, maximale Blechdicke: 4 mmVorteile:•günstiger Preis, •umfangreiche Einsatzmöglichkeiten, •einfacher& schneller Aufbau einer Schaltung, •Kipphebel positionierbar* 3/2-Wege Ventil mit verschlossenem Anschluss 3Weitere Eigenschaften:Funktion3/2-Wege1 (Eingang)M 5 (IG)2 (Ausgang)M 5 (IG)3 (Entlüftung)M 5 (IG)Betriebsdruck (bar)0 - 8Gewicht48 g / Stk.
