Mehrfach-Grundplatten
Wir bieten Ihnen Mehrfach-Grundplatten für die Ventile der Serien 514 / 515 / 516 / 517. Grundplatten aus Leichtmetalllegierung für 2 - 10 Ventilpositionen. Sie haben Fragen? Dann rufen Sie uns an - wir nehmen uns gerne für Sie Zeit!
Grundplatten - Seite 2
Grundplatten - Seite 3
Grundplatten - Seite 4
Grundplatten - Seite 5
Grundplatten - Seite 6
Grundplatten - Seite 7
Grundplatten - Seite 8
Grundplatten - Seite 9
Grundplatten - Seite 10
Grundplatten - Seite 11
Grundplatten - Seite 12
Grundplatten - Seite 13
Sofort verfügbar
O-Ringe (3 Stk.)
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungZubehörBeschreibungO-Ringe (3 Stk.)Gewicht1.5 g / Stk.
Sofort verfügbar

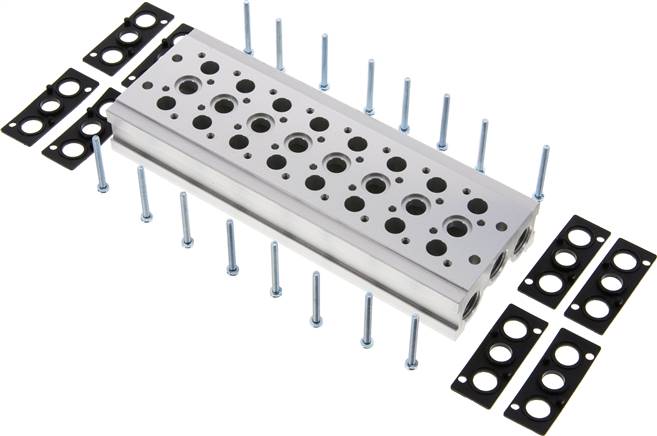

Reihenleiste (8-fach) für SF2000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:Stationen (Stk)8BeschreibungAnschlussplatte (PRS)Gewicht470 g / Stk.
Sofort verfügbar
Reihenleiste (13-fach) für SC/SCE300 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen13BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht650 g / Stk.
Sofort verfügbar
Reihenleiste (12-fach) für SC/SCE400 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen12BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht750 g / Stk.
Sofort verfügbar
Reihenleiste (12-fach) für SF2000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:Stationen (Stk)12BeschreibungAnschlussplatte (PRS)Gewicht700 g / Stk.
Sofort verfügbar
Reihenleiste (10-fach) für SC200 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen10BeschreibungMehrfachanschlussplatte (PRS) für Ventile der Baureihe SC200Gewicht230 g / Stk.
Sofort verfügbar
Mehrfachanschlussplatte (10-fach) für 3/2-Wege Ventile zu V 32-10
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV20Stationen (Stk)10BeschreibungMehrfachanschlussplatteA (mm)23,0B (mm)23C (mm)6D (mm)45,0E (mm)30,0F (mm)22,5G (mm)17H (mm)0J (mm)4,5K (mm)23,5LG 1/4"M (mm)24,0N (mm)13,50Gewicht430 g / Stk.
Sofort verfügbar
Reihenleiste (12-fach) für SF1000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/8"Weitere Eigenschaften:Stationen (Stk)12BeschreibungAnschlussplatte (PR)Gewicht270 g / Stk.
Sofort verfügbar
Reihenleiste (12-fach) für SC/SCE300 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen12BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht550 g / Stk.
Sofort verfügbar
Mehrfachanschlussplatte (12-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 52-12
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV20Stationen (Stk)12BeschreibungMehrfachanschlussplatteA (mm)23,0B (mm)23C (mm)6D (mm)59,0E (mm)38,0F (mm)35,0G (mm)17H (mm)0J (mm)4,5K (mm)23,5LG 1/4"M (mm)43,0N (mm)9,00O (mm)5,4P (mm)21Gewicht470 g / Stk.
Sofort verfügbar
Mehrfachanschlussplatte (4-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 54-4
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV40Stationen (Stk)4BeschreibungMehrfachanschlussplatteA (mm)31,5B (mm)35C (mm)7D (mm)98,0E (mm)72,0F (mm)63,0G (mm)27H (mm)0J (mm)5,5K (mm)35,0LG 1/2"M (mm)70,5N (mm)13,50O (mm)5,6P (mm)32Gewicht700 g / Stk.
Sofort verfügbar

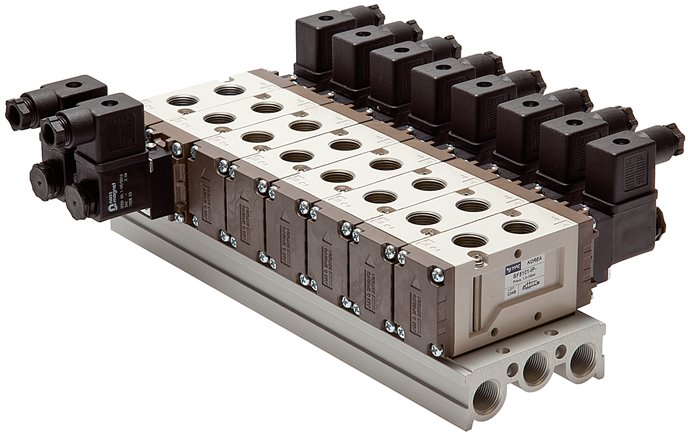

Reihenleiste (8-fach) für SF5000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 3/8"Weitere Eigenschaften:Stationen (Stk)8BeschreibungAnschlussplatte (PRS)Gewicht1,2 kg / Stk.
Sofort verfügbar
Reihenleiste (14-fach) für SC/SCE300 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen14BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht650 g / Stk.
Sofort verfügbar
Mehrfachanschlussplatte (12-fach) für 3/2-Wege Ventile zu V 31-12
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV10Stationen (Stk)12BeschreibungMehrfachanschlussplatteA (mm)18,0B (mm)19C (mm)5D (mm)31,0E (mm)19,0F (mm)16,0G (mm)13H (mm)2J (mm)4,5K (mm)19,0LG 1/8"M (mm)17,5N (mm)11,25Gewicht290 g / Stk.
Sofort verfügbar
Mehrfachanschlussplatte (12-fach) für 3/2-Wege Ventile zu V 32-12
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV20Stationen (Stk)12BeschreibungMehrfachanschlussplatteA (mm)23,0B (mm)23C (mm)6D (mm)45,0E (mm)30,0F (mm)22,5G (mm)17H (mm)0J (mm)4,5K (mm)23,5LG 1/4"M (mm)24,0N (mm)13,50Gewicht500 g / Stk.
Sofort verfügbar
Mehrfachanschlussplatte (12-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 51-12
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV10Stationen (Stk)12BeschreibungMehrfachanschlussplatteA (mm)18,0B (mm)19C (mm)5D (mm)58,0E (mm)30,0F (mm)28,0G (mm)13H (mm)2J (mm)4,5K (mm)23,0LG 1/4"M (mm)40,0N (mm)9,00O (mm)4,5P (mm)20Gewicht440 g / Stk.
Sofort verfügbar
Mehrfachgrundplatte für Ventile mit Anschluss G 3/8 / 3 Ventilpositionen 106633
Mehrfach-Grundplatte für die Wegeventile, Grundplatte für 3 Ventilpositionen, für Ventile Anschluss G 1/4Grundplatten aus Leichtmetalllegierung für 2 - 10 Ventilpositionen.Technische Daten:BeschreibungGrundplatte für 3 Ventilpositionenfür Ventile AnschlussG 1/4Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 474. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 474 (siehe Downloads).
Sofort verfügbar
Reihenleiste (12-fach) für SF4000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:Stationen (Stk)12BeschreibungAnschlussplatte (PR)Gewicht950 g / Stk.
Sofort verfügbar
Mehrfachgrundplatte für 5/2- und 5/3-Wege-Ventil / Anschluss G 1/4, G 3/8 116262
Mehrfach-Grundplatte für 5/2-5/3-Wegeventile pneumatisch/elektropneumatisch, 6 Ventilpositionen, Ventile Anschluss G 1/4, G 3/8Grundplatten aus Alu-Legierung 6061-T6 für 2 - 8 Ventilpositionen.Technische Daten:BeschreibungGrundplatte für 6 Ventilpositionenfür Ventile AnschlussG 1/4, G 3/8Baugröße300Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 476. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 476 (siehe Downloads).
Sofort verfügbar
Mehrfachanschlussplatte (6-fach) für 3/2-Wege Ventile zu V 33-6
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV30Stationen (Stk)6BeschreibungMehrfachanschlussplatteA (mm)26,0B (mm)28C (mm)6D (mm)50,0E (mm)35,0F (mm)24,0G (mm)20H (mm)2J (mm)4,5K (mm)28,0LG 3/8"M (mm)29,0N (mm)16,00Gewicht420 g / Stk.
Sofort verfügbar
Reihenleiste (10-fach) für SF4000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:Stationen (Stk)10BeschreibungAnschlussplatte (PR)Gewicht800 g / Stk.
Sofort verfügbar
Mehrfachanschlussplatte (10-fach) für 3/2-Wege Ventile zu V 31-10
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV10Stationen (Stk)10BeschreibungMehrfachanschlussplatteA (mm)18,0B (mm)19C (mm)5D (mm)31,0E (mm)19,0F (mm)16,0G (mm)13H (mm)2J (mm)4,5K (mm)19,0LG 1/8"M (mm)17,5N (mm)11,25Gewicht250 g / Stk.
Sofort verfügbar
Reihenleiste (10-fach) für SF3000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:Stationen (Stk)10BeschreibungAnschlussplatte (PRS)Gewicht700 g / Stk.
Sofort verfügbar
Mehrfachgrundplatte für Ventile mit Anschluss G 1/8 / 4 Ventilpositionen 106624
Mehrfach-Grundplatte für die Wegeventile, Grundplatte für 4 Ventilpositionen, für Ventile Anschluss G 1/8Grundplatten aus Leichtmetalllegierung für 2 - 10 Ventilpositionen.Technische Daten:BeschreibungGrundplatte für 4 Ventilpositionenfür Ventile AnschlussG 1/8Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 474. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 474 (siehe Downloads).
