ISO 15552-Zylinder, Kolben 100mm, Hub 900mm
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
760,81 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
760,81 €*
768,49 €*
(Sie sparen 1% )
|
| 3 ab |
722,77 €*
768,49 €*
(Sie sparen 5.95% )
|
| 10 ab |
684,73 €*
768,49 €*
(Sie sparen 10.9% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571797232
Produktnummer:
DA153440
Gewicht:
13 kg
Produktinformationen "ISO 15552-Zylinder, Kolben 100mm, Hub 900mm"
Werkstoffe:
Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PUR
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
10 bar
Optional:
FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*
Ausführung:

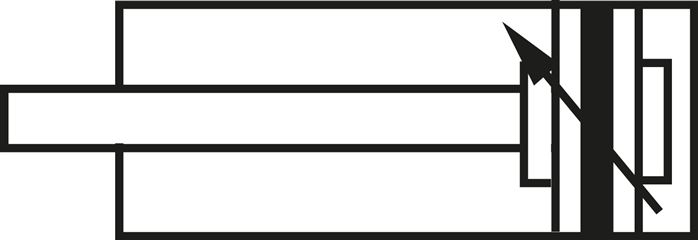

mit Magnetkolben und einstellbarer Endlagendämpfung
Zylinderschaltertyp:
D, A
*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)

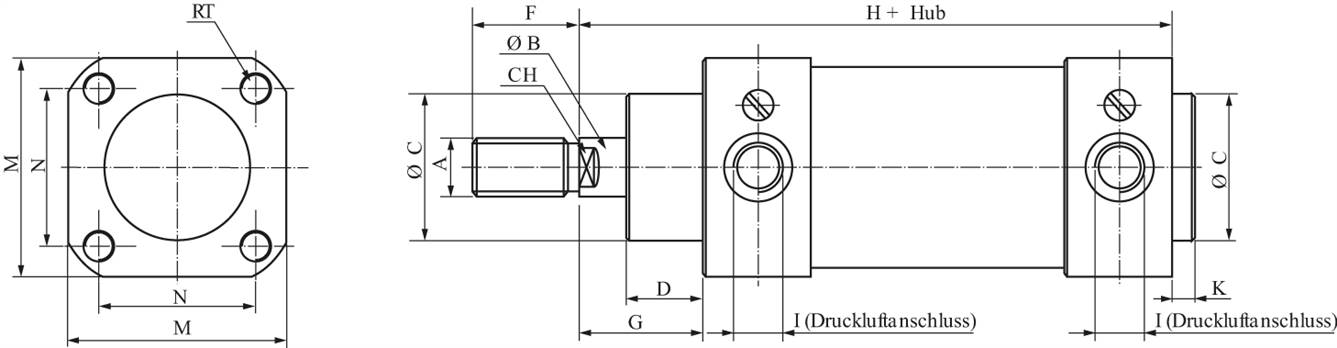

Weitere Eigenschaften:
| Ausführung | Standard |
| Kolben Ø (mm) | 100 |
| Hub (mm) | 900 |
| Reparatursätze | XL 100 REP |
| A | M 20 x 1,5 |
| B (mm) | 25 |
| C (mm) | 55 |
| D (mm) | 38,0 |
| F (mm) | 40 |
| G (mm) | 51 |
| H (mm) | 189 |
| I | G 1/2" |
| K (mm) | 4 |
| M (mm) | 110,0 |
| N (mm) | 89,0 |
| CH (mm) | 22 |
| RT | M 10 |
| Gewicht | 13 kg / Stk. |
