ISO 15552-Zylinder, Kolben 125mm, Hub 150mm
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
573,97 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
573,97 €*
579,76 €*
(Sie sparen 1% )
|
| 3 ab |
545,27 €*
579,76 €*
(Sie sparen 5.95% )
|
| 10 ab |
516,58 €*
579,76 €*
(Sie sparen 10.9% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571797355
Produktnummer:
DA153443
Gewicht:
10 kg
Produktinformationen "ISO 15552-Zylinder, Kolben 125mm, Hub 150mm"
Werkstoffe:
Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PUR
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
10 bar
Optional:
FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*
Ausführung:

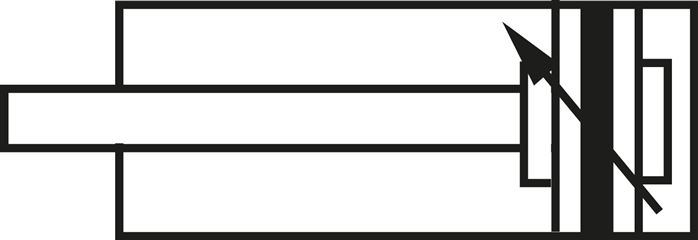

mit Magnetkolben und einstellbarer Endlagendämpfung
Zylinderschaltertyp:
D, A
*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)

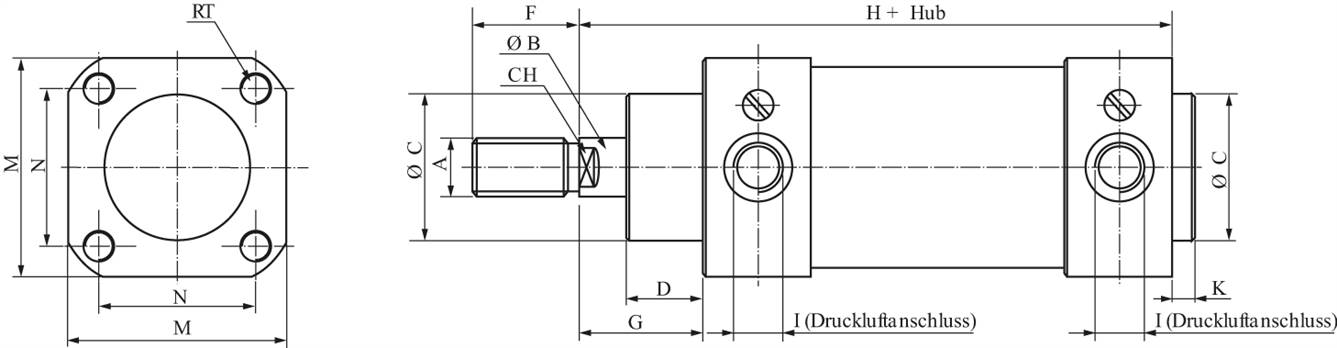

Weitere Eigenschaften:
| Ausführung | Standard |
| Kolben Ø (mm) | 125 |
| Hub (mm) | 150 |
| Reparatursätze | XL 125 REP |
| A | M 27 x 2 |
| B (mm) | 32 |
| C (mm) | 60 |
| D (mm) | 46,0 |
| F (mm) | 54 |
| G (mm) | 65 |
| H (mm) | 225 |
| I | G 1/2" |
| K (mm) | 6 |
| M (mm) | 137,5 |
| N (mm) | 110,0 |
| CH (mm) | 27 |
| RT | M 12 |
| Gewicht | 10 kg / Stk. |
