ISO 21287-Zylinder, einfachw., Kolben 100mm, Hub 20mm, in Ruhestellung ausgefahren (IG)
Versandkostenfrei
Lieferzeit anfragen
Preis Pro Stück
495,90 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
495,90 €*
500,88 €*
(Sie sparen 0.99% )
|
| 3 ab |
471,10 €*
500,88 €*
(Sie sparen 5.95% )
|
| 10 ab |
446,31 €*
500,88 €*
(Sie sparen 10.89% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571521875
Produktnummer:
DA153104
Produktinformationen "ISO 21287-Zylinder, einfachw., Kolben 100mm, Hub 20mm, in Ruhestellung ausgefahren (IG)"
Werkstoffe:
Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/Polyurethan
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -AG
Weitere Eigenschaften:

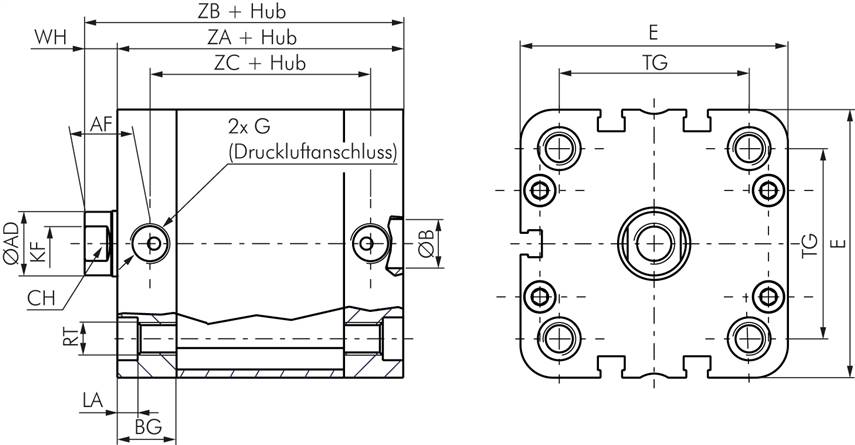

| Kolben Ø (mm) | 100 |
| Hub (mm) | 20 |
| Ausführung | in Ruhestellung ausgefahren |
| Reparatursätze | NAD 100 REP |
| A (mm) | 25 |
| AF (mm) | 20 |
| B (mm) | 12 |
| BG (mm) | 19,5 |
| CH (mm) | 21 |
| E (mm) | 113,5 |
| G | G 1/8" |
| KF | M 12 |
| LA (mm) | 3,0 |
| RT | M 10 |
| TG (mm) | 89,0 |
| WH (mm) | 10 |
| ZA (mm) | 67 |
| ZB (mm) | 77 |
| ZC (mm) | 46 |
