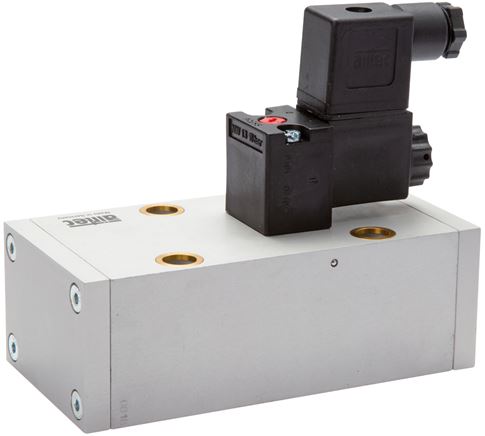

ISO-Ventil (Größe 1), 5/2-Wege Luftfederrückstellung, 48 V=
Lieferzeit anfragen
116,89 € inkl. MwSt.
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571491819
Produktnummer:
DA151957
Produktinformationen "ISO-Ventil (Größe 1), 5/2-Wege Luftfederrückstellung, 48 V="
Werkstoffe:
Körper: Aluminium eloxiert, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff, NBR
Temperaturbereich:
-10°C bis +70°C
Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Leistungsaufnahme:
Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)
Schutzart:
IP 65
Magnetspule:
N (Steckergröße 1)
Lieferumfang:
Ventil einschließlich Flanschdichtung und Befestigungsschrauben
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
*Luftfeder, **mechanische Feder
Weitere Eigenschaften:
| Steuerspannung | 48 V= |
| Schaltung | 5/2-Wege |
| Funktion | Federrückstellung* |
| ISO-Größe | 1 |
| Durchfluss (L/min) | 1.700 |
| Betriebsdruck (bar) | 2 - 10 |
| Symbol | z_km510_k.eps |
