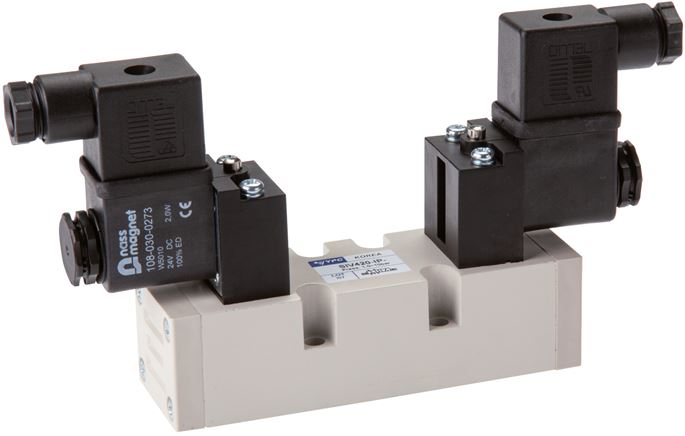

ISO-Ventil (Größe 1), 5/3-Wege, Mittelstellung entlüftet, 12 V=
Versandkostenfrei
Lieferzeit anfragen
Preis Pro Stück
178,38 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
178,38 €*
196,24 €*
(Sie sparen 9.1% )
|
| 3 ab |
169,46 €*
196,24 €*
(Sie sparen 13.65% )
|
| 10 ab |
160,54 €*
196,24 €*
(Sie sparen 18.19% )
|
| 30 ab |
151,62 €*
196,24 €*
(Sie sparen 22.74% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571628895
Produktnummer:
DA152409
Produktinformationen "ISO-Ventil (Größe 1), 5/3-Wege, Mittelstellung entlüftet, 12 V="
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)
Temperaturbereich:
-10°C bis +60°C
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar):
< 40 ms
Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Spannungstoleranz:
± 10 %
Leistungsaufnahme:
Gleichstrom: 2,1 W, Wechselstrom: 4,1 VA
Schutzart:
IP 65
Magnetspule:
M (Steckergröße 1)
Lieferumfang:
Ventil einschließlich Flanschdichtung und Befestigungsschrauben
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
Weitere Eigenschaften:
| Steuerspannung | 12 V= |
| Funktion | Mittelstellung entlüftet |
| ISO-Größe | 1 |
| Betriebsdruck (bar) | 2 - 10 |
| Durchfluss (L/min) | 1.500 |
| Symbol | z_sf1310_ent.jpg |
