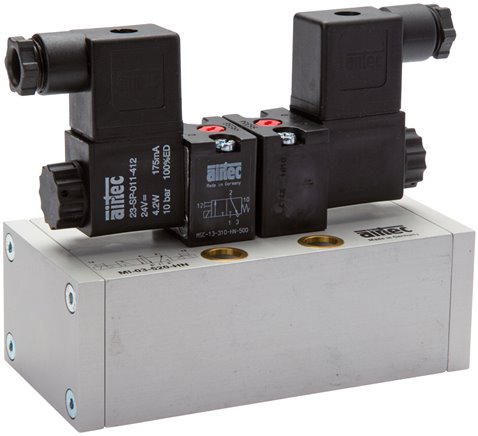

ISO-Ventil (Größe 3), 5/3-Wege Mittelstellung geschlossen, 24 V AC
Produktinformationen "ISO-Ventil (Größe 3), 5/3-Wege Mittelstellung geschlossen, 24 V AC"
Werkstoffe:
Körper: Aluminium eloxiert, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff, NBR
Temperaturbereich:
-10°C bis +70°C
Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Leistungsaufnahme:
Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)
Schutzart:
IP 65
Magnetspule:
N (Steckergröße 1)
Lieferumfang:
Ventil einschließlich Flanschdichtung und Befestigungsschrauben
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
*Luftfeder, **mechanische Feder
Weitere Eigenschaften:
| Steuerspannung | 24 V AC |
| Schaltung | 5/3-Wege |
| Funktion | Mittelstellung geschlossen |

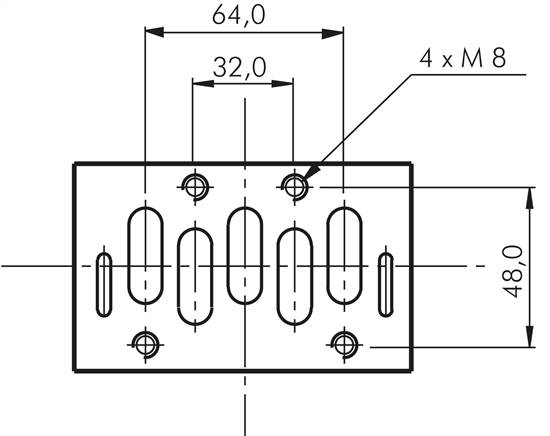

| ISO-Größe | 3 |
| Durchfluss (L/min) | 4.150 |
| Betriebsdruck (bar) | 3 - 10 |
| Symbol | z_m530hn_k.eps |
