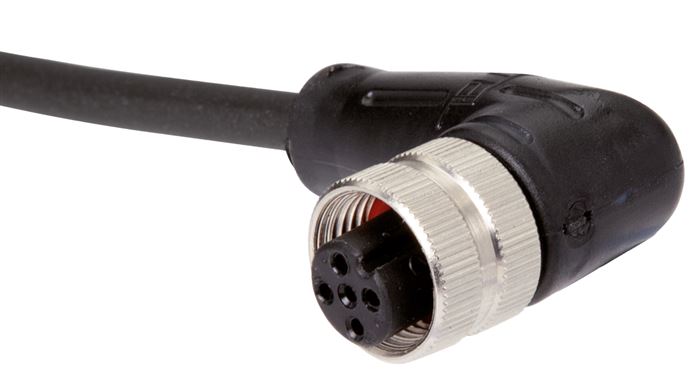

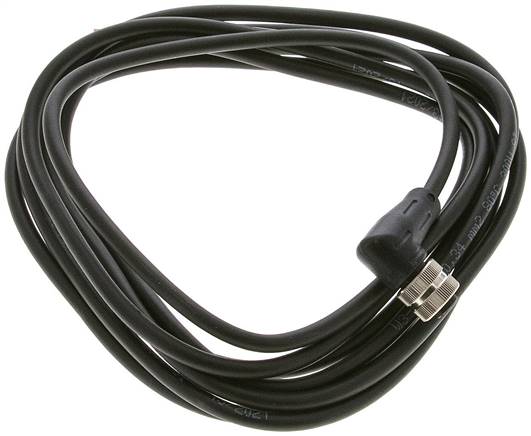

Kabel mit M12-Kupplung, 3 m, abgewinkelt, 5 lose Kabelenden (Pin 1 bis 5)
Sofort verfügbar
Preis Pro Stück
18,36 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
18,36 €*
20,19 €*
(Sie sparen 9.06% )
|
| 5 ab |
17,44 €*
20,19 €*
(Sie sparen 13.62% )
|
| 20 ab |
16,53 €*
20,19 €*
(Sie sparen 18.13% )
|
| 50 ab |
15,61 €*
20,19 €*
(Sie sparen 22.68% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571887308
Produktnummer:
DA142248
Gewicht:
0.12 kg
Versand:
Paket
Produktinformationen "Kabel mit M12-Kupplung, 3 m, abgewinkelt, 5 lose Kabelenden (Pin 1 bis 5)"
Beschreibung:
Vorkonfektionierte Verbindungsleitungen mit einerseits M 12-Buchse (M 12 x 1 Innengewinde nach DIN EN 61076-2-101, A-codiert, 5-polig) und andererseits losen Kabelenden oder M 12-Stecker (M 12 x 1 Außengewinde nach DIN EN 61076-2-101, A-codiert, 5-polig)
Temperaturbereich:
-25°C bis +90°C
Spannung:
max. 60 V AC/DC, max. 4 A
Schutzart:
IP 67
Kabel:
PUR-Kabel, 4 oder 5 x 0,34 mm? (nur für statische Anwendungen)
Kabelbelegung:

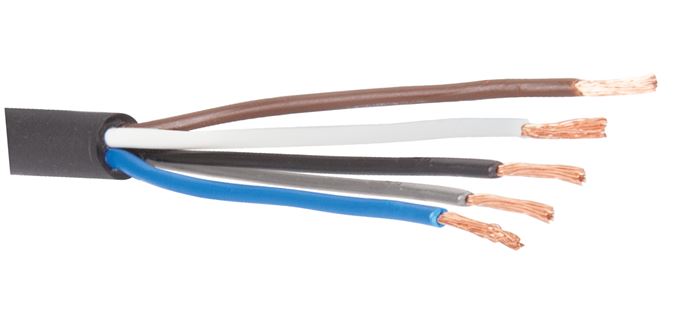

Pin 1 - braun, Pin 2 - weiß, Pin 3 - blau, Pin 4 - schwarz, Pin 5 - grau (nur bei 5-adrig belegt)
Verwendung:
Diese Kabel werden bevorzugt für den Anschluss von elektronischen Druckschaltern, induktiven Näherungsschaltern, Fotoschaltern oder als Spannungsversorgung von Ventilinseln / Ventilterminals verwendet. Die 5-polige Buchse passt auf M 12-Stecker mit 5 und 4 Pins.
Weitere Eigenschaften:
| Bauform | abgewinkelt |
| Kabelende 1 | M 12-Buchse (A-codiert) |
| Kabelende 2 | 5 lose Kabelenden (Pin 1 bis 5) |
| Kabellänge (m) | 3 |
| Anzahl Adern | 5 |
| Gewicht | 120 g / Stk. |
