Preis Pro Stück
543,66 €* inkl. MwSt.
Anzahl | Stückpreis |
---|---|
1 ab |
543,66 €*
598,07 €*
(Sie sparen 9.1% )
|
3 ab |
516,48 €*
598,07 €*
(Sie sparen 13.64% )
|
10 ab |
489,30 €*
598,07 €*
(Sie sparen 18.19% )
|
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
Bauart:
kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern
Werkstoffe:
Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
2 - 8 bar
Medien:
gefilterte und leicht geölte oder ungeölte Druckluft
Hublänge:
beliebig bis 6.000 mm, darüber auf Anfrage
Einbaulage:
beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden
Druckluftanschluss:
beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)
**bitte Wunschhub angeben
Weitere Eigenschaften:

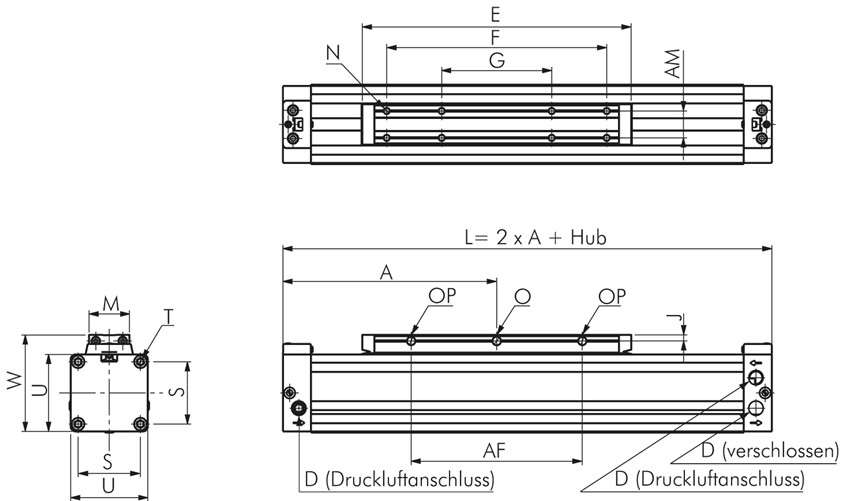

Kolben Ø (mm) | 18 |
Hub (mm) | 1200 |
Ausführung | Standardzylinder (LZ) |
Reparatursätze (enthalten alle Verschleißteile) | LZ 18/2500 REP |
Reparatursätze (Dämpfungsring und Nutring) | LZ 18 REP |
A (mm) | 80 |
A1 (mm) | 57,5 |
AF (mm) | 50 |
AF1 (mm) | 15 |
AM (mm) | 10 |
B (mm) | 35 |
D | M 5 (6 tief) |
E (mm) | 103 |
E1 (mm) | 58 |
F (mm) | 75 |
F1 (mm) | 30 |
J (mm) | 3,0 |
M (mm) | 15,5 |
MF (mm) | 50 |
N | M 3 (7 tief) |
O (mm) | 3,5 |
OP (mm) | 3,4 |
S (mm) | 23,5 |
T | M 3 (7 tief) |
U (mm) | 30 |
W (mm) | 39,0 |
WF (mm) | 48 |
Dämpfungsweg (mm) | 15 |
Gewicht | 2,2 kg / Stk. |
