Kolbenstangenloser Zylinder, Kolben Ø 32 mm, Hub 100 mm
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
583,53 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
583,53 €*
641,93 €*
(Sie sparen 9.1% )
|
| 3 ab |
554,35 €*
641,93 €*
(Sie sparen 13.64% )
|
| 10 ab |
525,18 €*
641,93 €*
(Sie sparen 18.19% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571818005
Produktnummer:
DA152870
Gewicht:
1.8 kg
Produktinformationen "Kolbenstangenloser Zylinder, Kolben Ø 32 mm, Hub 100 mm"
Bauart:
kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern
Werkstoffe:
Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
2 - 8 bar
Medien:
gefilterte und leicht geölte oder ungeölte Druckluft
Hublänge:
beliebig bis 6.000 mm, darüber auf Anfrage
Einbaulage:
beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden
Druckluftanschluss:
beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)
**bitte Wunschhub angeben
Weitere Eigenschaften:

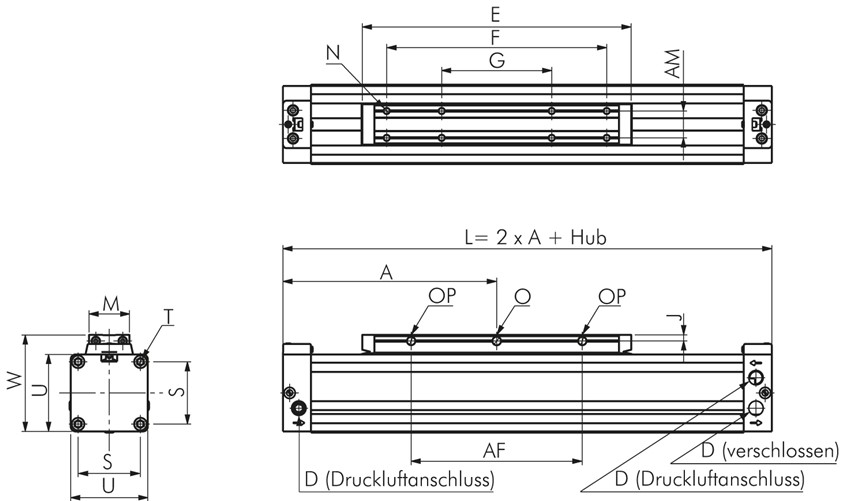

| Kolben Ø (mm) | 32 |
| Hub (mm) | 100 |
| Ausführung | Standardzylinder (LZ) |
| Reparatursätze (enthalten alle Verschleißteile) | LZ 32/2500 REP |
| Reparatursätze (Dämpfungsring und Nutring) | LZ 32 REP |
| A (mm) | 120 |
| A1 (mm) | 77,5 |
| AF (mm) | 100 |
| AF1 (mm) | 35 |
| AM (mm) | 16 |
| B (mm) | 55 |
| D | G 1/8 (8 tief) |
| E (mm) | 171 |
| E1 (mm) | 86 |
| F (mm) | 140 |
| F1 (mm) | 55 |
| G (mm) | 70 |
| J (mm) | 4,5 |
| M (mm) | 25,0 |
| MF (mm) | 80 |
| N | M 5 (9 tief) |
| O (mm) | 5,5 |
| OP (mm) | 5,3 |
| S (mm) | 41,0 |
| T | M 5 (10 tief) |
| U (mm) | 52 |
| W (mm) | 65,0 |
| WF (mm) | 78 |
| Dämpfungsweg (mm) | 24 |
| Gewicht | 1,8 kg / Stk. |
