Preis Pro Stück
665,47 €* inkl. MwSt.
Anzahl | Stückpreis |
---|---|
1 ab |
665,47 €*
732,09 €*
(Sie sparen 9.1% )
|
3 ab |
632,20 €*
732,09 €*
(Sie sparen 13.64% )
|
10 ab |
598,92 €*
732,09 €*
(Sie sparen 18.19% )
|
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
Bauart:
kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern
Werkstoffe:
Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
2 - 8 bar
Medien:
gefilterte und leicht geölte oder ungeölte Druckluft
Hublänge:
beliebig bis 6.000 mm, darüber auf Anfrage
Einbaulage:
beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden
Druckluftanschluss:
beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)
**bitte Wunschhub angeben
Weitere Eigenschaften:
Kolben Ø (mm) | 32 |
Hub (mm) | 600 |
Ausführung | Standardzylinder (LZ) |
Reparatursätze (enthalten alle Verschleißteile) | LZ 32/2500 REP |
Reparatursätze (Dämpfungsring und Nutring) | LZ 32 REP |

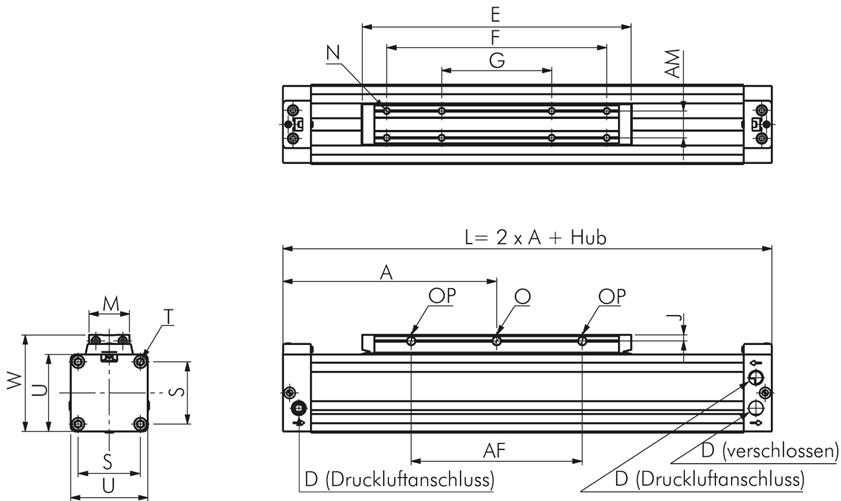

A (mm) | 120 |
A1 (mm) | 77,5 |
AF (mm) | 100 |
AF1 (mm) | 35 |
AM (mm) | 16 |
B (mm) | 55 |
D | G 1/8 (8 tief) |
E (mm) | 171 |
E1 (mm) | 86 |
F (mm) | 140 |
F1 (mm) | 55 |
G (mm) | 70 |
J (mm) | 4,5 |
M (mm) | 25,0 |
MF (mm) | 80 |
N | M 5 (9 tief) |
O (mm) | 5,5 |
OP (mm) | 5,3 |
S (mm) | 41,0 |
T | M 5 (10 tief) |
U (mm) | 52 |
W (mm) | 65,0 |
WF (mm) | 78 |
Dämpfungsweg (mm) | 24 |
Gewicht | 3,6 kg / Stk. |
