Kolbenstangenloser Zylinder, Kolben Ø 40 mm, Hub 700 mm
Preis Pro Stück
838,16 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
838,16 €*
922,07 €*
(Sie sparen 9.1% )
|
| 3 ab |
796,26 €*
922,07 €*
(Sie sparen 13.64% )
|
| 10 ab |
754,35 €*
922,07 €*
(Sie sparen 18.19% )
|
Versandkostenfrei
Bauart:
kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern
Werkstoffe:
Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
2 - 8 bar
Medien:
gefilterte und leicht geölte oder ungeölte Druckluft
Hublänge:
beliebig bis 6.000 mm, darüber auf Anfrage
Einbaulage:
beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden
Druckluftanschluss:
beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)
**bitte Wunschhub angeben

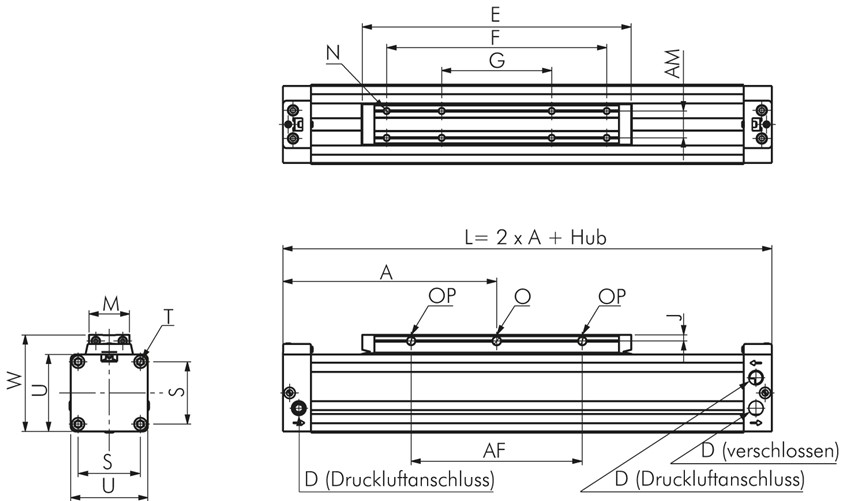

Weitere Eigenschaften:
| Kolben Ø (mm) | 40 |
| Hub (mm) | 700 |
| Ausführung | Standardzylinder (LZ) |
| Reparatursätze (enthalten alle Verschleißteile) | LZ 40/2500 REP |
| Reparatursätze (Dämpfungsring und Nutring) | LZ 40 REP |
| A (mm) | 150 |
| A1 (mm) | 95,0 |
| AF (mm) | 140 |
| AF1 (mm) | 50 |
| AM (mm) | 22 |
| B (mm) | 70 |
| D | G 1/4 (12 tief) |
| E (mm) | 220 |
| E1 (mm) | 110 |
| F (mm) | 180 |
| F1 (mm) | 70 |
| G (mm) | 90 |
| J (mm) | 5,0 |
| M (mm) | 33,0 |
| MF (mm) | 97 |
| N | M 6 (10 tief) |
| O (mm) | 7,0 |
| OP (mm) | 6,8 |
| S (mm) | 51,0 |
| T | M 6 (12 tief) |
| U (mm) | 63 |
| W (mm) | 79,0 |
| WF (mm) | 95 |
| Dämpfungsweg (mm) | 34 |
| Gewicht | 6 kg / Stk. |
