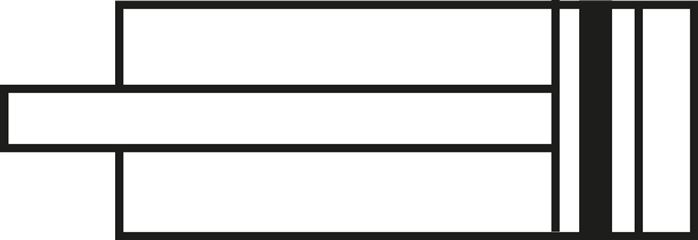

Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 10mm -Eco-Line
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
161,29 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
161,29 €*
177,42 €*
(Sie sparen 9.09% )
|
| 3 ab |
153,23 €*
177,42 €*
(Sie sparen 13.63% )
|
| 10 ab |
145,16 €*
177,42 €*
(Sie sparen 18.18% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571638320
Produktnummer:
DA153224
Gewicht:
2.1 kg
Produktinformationen "Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 10mm -Eco-Line"
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2
Weitere Eigenschaften:

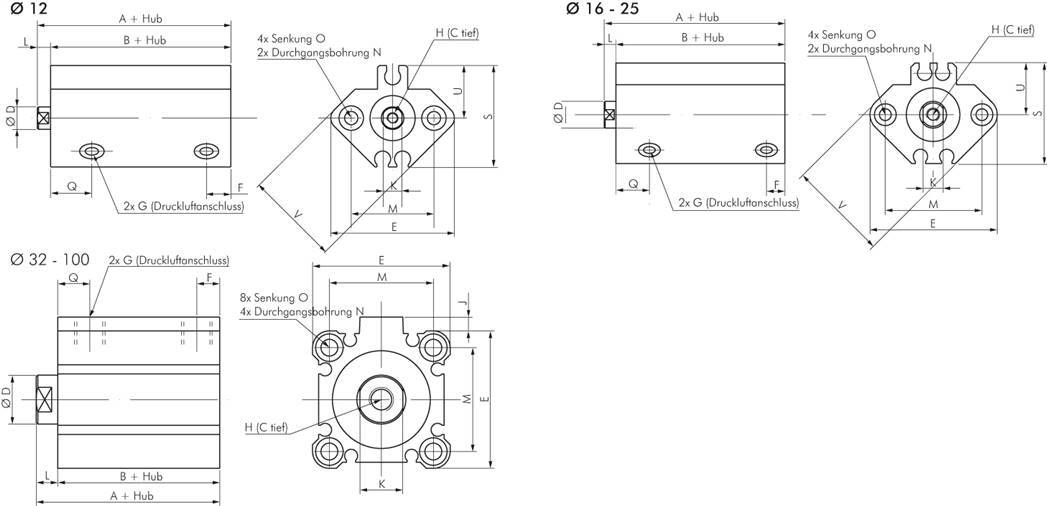

| Kolben Ø (mm) | 100 |
| Hub (mm) | 10 |
| Reparatursätze | SQ 100 REP |
| A (mm) | 75,0 |
| B (mm) | 63,0 |
| C (mm) | 27 |
| D (mm) | 30 |
| E (mm) | 117 |
| F (mm) | 13,0 |
| G | G 3/8" |
| H | M 20 |
| J (mm) | 6,5 |
| K (mm) | 27 |
| L (mm) | 12,0 |
| M (mm) | 94 |
| N (mm) | 11,0 |
| O (mm) | 17,5 (13,5 tief) |
| Q (mm) | 23,0 |
| Gewicht | 2,1 kg / Stk. |
