Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 40mm, Typ NXD
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
314,08 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
314,08 €*
317,24 €*
(Sie sparen 1% )
|
| 3 ab |
298,37 €*
317,24 €*
(Sie sparen 5.95% )
|
| 10 ab |
282,67 €*
317,24 €*
(Sie sparen 10.9% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571526863
Produktnummer:
DA153357
Gewicht:
2.8 kg
Produktinformationen "Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 40mm, Typ NXD"
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: Polyurethan
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -AG
Weitere Eigenschaften:

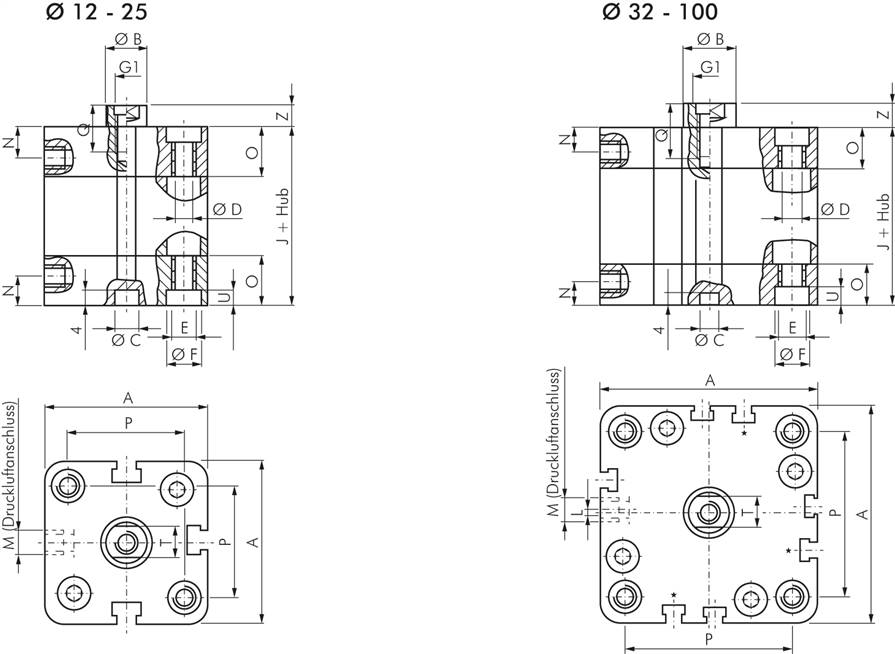

| Kolben Ø (mm) | 100 |
| Hub (mm) | 40 |
| Ausführung | Standard |
| Reparatursätze | NXD 100 REP |
| A (mm) | 124 |
| B (mm) | 25 |
| C (mm) | 8 |
| D (mm) | 8,5 |
| E | M 10 |
| F (mm) | 13,5 |
| G1 | M 12 |
| J (mm) | 66,5 |
| L (mm) | 0 |
| M | G 1/4" |
| N (mm) | 10,5 |
| O (mm) | 19,25 |
| P (mm) | 103 |
| Q (mm) | 20 |
| T (mm) | 22 |
| U (mm) | 8,5 |
| Z (mm) | 10,0 |
| Gewicht | 2,8 kg / Stk. |
