Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 60mm, Typ NXD
Sofort verfügbar
Preis Pro Stück
92,15 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
92,15 €*
93,07 €*
(Sie sparen 0.99% )
|
| 3 ab |
87,55 €*
93,07 €*
(Sie sparen 5.93% )
|
| 10 ab |
82,94 €*
93,07 €*
(Sie sparen 10.88% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571527464
Produktnummer:
DA153364
Gewicht:
0.17 kg
Produktinformationen "Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 60mm, Typ NXD"
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: Polyurethan
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -AG

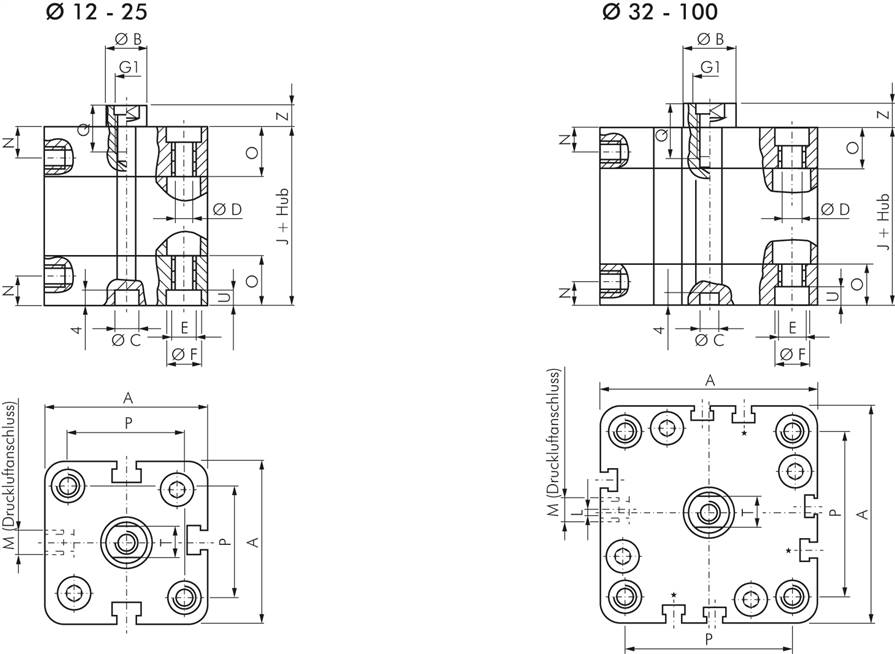

Weitere Eigenschaften:
| Kolben Ø (mm) | 16 |
| Hub (mm) | 60 |
| Ausführung | Standard |
| Reparatursätze | NXD 16 REP |
| A (mm) | 29 |
| B (mm) | 8 |
| C (mm) | 6 |
| D (mm) | 3,3 |
| E | M 4 |
| F (mm) | 6,0 |
| G1 | M 4 |
| J (mm) | 38,0 |
| M | M 5 |
| N (mm) | 8,0 |
| O (mm) | 12,25 |
| P (mm) | 18 |
| Q (mm) | 8 |
| T (mm) | 6 |
| U (mm) | 3,5 |
| Z (mm) | 4,5 |
| Gewicht | 170 g / Stk. |
