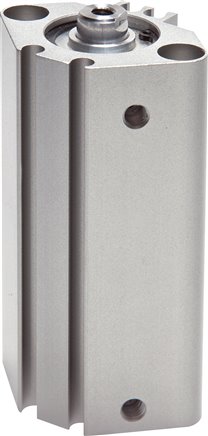

Kompaktzylinder, doppeltwirkend, Kolben 25mm, Hub 45mm -Eco-Line
Sofort verfügbar
Preis Pro Stück
45,57 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
45,57 €*
50,11 €*
(Sie sparen 9.06% )
|
| 3 ab |
43,29 €*
50,11 €*
(Sie sparen 13.61% )
|
| 10 ab |
41,01 €*
50,11 €*
(Sie sparen 18.16% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571638801
Produktnummer:
DA153262
Gewicht:
0.27 kg
Produktinformationen "Kompaktzylinder, doppeltwirkend, Kolben 25mm, Hub 45mm -Eco-Line"
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2
Weitere Eigenschaften:

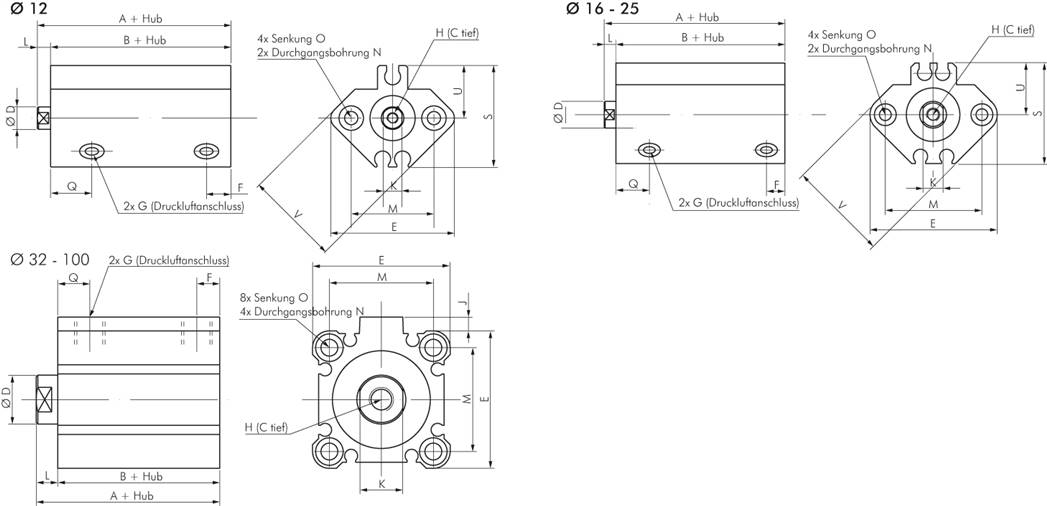

| Kolben Ø (mm) | 25 |
| Hub (mm) | 45 |
| Reparatursätze | SQ 25 REP |
| A (mm) | 37,5 |
| B (mm) | 32,5 |
| C (mm) | 12 |
| D (mm) | 12 |
| E (mm) | 52 |
| F (mm) | 5,5 |
| G | M 5 |
| H | M 6 |
| K (mm) | 10 |
| L (mm) | 5,0 |
| M (mm) | 40 |
| N (mm) | 5,5 |
| O (mm) | 9 (7 tief) |
| Q (mm) | 11,0 |
| S (mm) | 40,5 |
| U (mm) | 21 |
| V (mm) | 40 |
| Gewicht | 270 g / Stk. |
