Kompaktzylinder, doppeltwirkend, Kolben 25mm, Hub 75mm -Eco-Line
Lieferzeit anfragen
Preis Pro Stück
62,50 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
62,50 €*
|
| 3 ab |
59,38 €*
62,50 €*
(Sie sparen 4.99% )
|
| 10 ab |
56,25 €*
62,50 €*
(Sie sparen 10% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571460952
Produktnummer:
DA153221
Gewicht:
0.45 kg
Produktinformationen "Kompaktzylinder, doppeltwirkend, Kolben 25mm, Hub 75mm -Eco-Line"
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-5°C bis +80°C
Betriebsdruck:
max. 10 bar

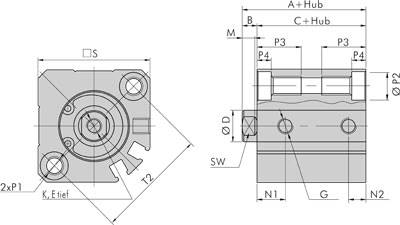

Weitere Eigenschaften:
| Kolben Ø (mm) | 25 |
| Hub (mm) | 75 |
| A (mm) | 37,5 |
| B (mm) | 5,0 |
| C (mm) | 32,5 |
| D (mm) | 12 |
| E (mm) | 12 |
| G | M 5 |
| K | M 6 |
| M (mm) | 4,5 |
| N1 (mm) | 11,0 |
| N2 (mm) | 5,5 |
| P1 (mm) | M 6 / Ø 5,2 |
| P2 (mm) | 9,0 |
| P3 (mm) | 17,0 |
| P4 (mm) | 7,0 |
| S (mm) | 40 |
| T1 (mm) | 28,0 |
| T2 (mm) | 40 |
| SW (mm) | 10 |
| Gewicht | 450 g / Stk. |
