Kompaktzylinder, doppeltwirkend, Kolben 25mm, Hub 80mm -Eco-Line
Sofort verfügbar
Preis Pro Stück
59,04 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
59,04 €*
64,94 €*
(Sie sparen 9.09% )
|
| 3 ab |
56,08 €*
64,94 €*
(Sie sparen 13.64% )
|
| 10 ab |
53,13 €*
64,94 €*
(Sie sparen 18.19% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571460969
Produktnummer:
DA153222
Gewicht:
0.43 kg
Produktinformationen "Kompaktzylinder, doppeltwirkend, Kolben 25mm, Hub 80mm -Eco-Line"
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-5°C bis +80°C
Betriebsdruck:
max. 10 bar

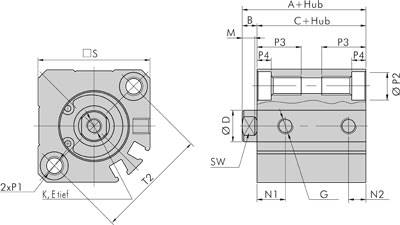

Weitere Eigenschaften:
| Kolben Ø (mm) | 25 |
| Hub (mm) | 80 |
| A (mm) | 37,5 |
| B (mm) | 5,0 |
| C (mm) | 32,5 |
| D (mm) | 12 |
| E (mm) | 12 |
| G | M 5 |
| K | M 6 |
| M (mm) | 4,5 |
| N1 (mm) | 11,0 |
| N2 (mm) | 5,5 |
| P1 (mm) | M 6 / Ø 5,2 |
| P2 (mm) | 9,0 |
| P3 (mm) | 17,0 |
| P4 (mm) | 7,0 |
| S (mm) | 40 |
| T1 (mm) | 28,0 |
| T2 (mm) | 40 |
| SW (mm) | 10 |
| Gewicht | 430 g / Stk. |
