Kompaktzylinder, doppeltwirkend, Kolben 50mm, Hub 20mm -Eco-Line
Lieferzeit anfragen
Preis Pro Stück
58,02 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
58,02 €*
63,83 €*
(Sie sparen 9.1% )
|
| 3 ab |
55,12 €*
63,83 €*
(Sie sparen 13.65% )
|
| 10 ab |
52,22 €*
63,83 €*
(Sie sparen 18.19% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571639211
Produktnummer:
DA153291
Gewicht:
0.55 kg
Produktinformationen "Kompaktzylinder, doppeltwirkend, Kolben 50mm, Hub 20mm -Eco-Line"
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2

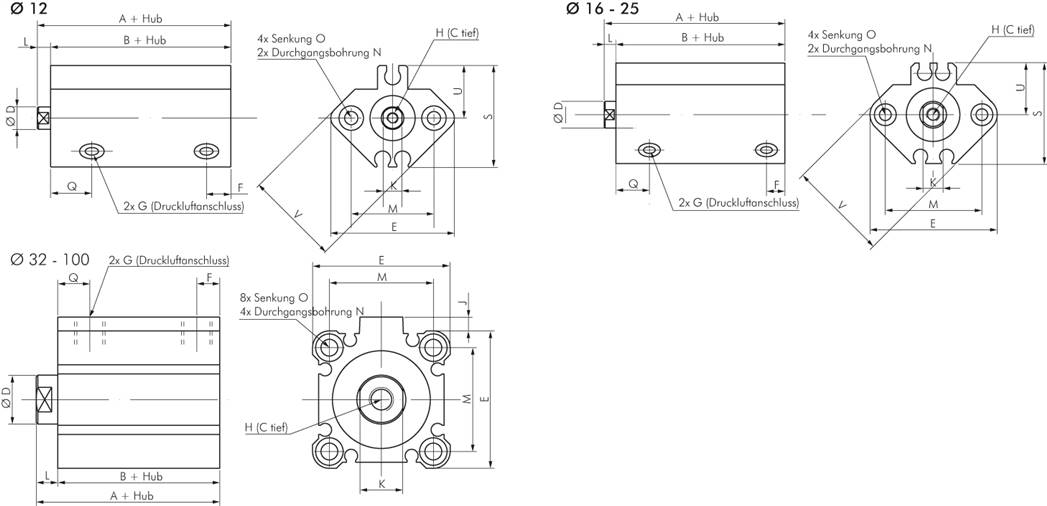

Weitere Eigenschaften:
| Kolben Ø (mm) | 50 |
| Hub (mm) | 20 |
| Reparatursätze | SQ 50 REP |
| A (mm) | 48,5 |
| B (mm) | 40,5 |
| C (mm) | 15 |
| D (mm) | 20 |
| E (mm) | 64 |
| F (mm) | 10,5 |
| G | G 1/4" |
| H | M 10 |
| J (mm) | 7,0 |
| K (mm) | 17 |
| L (mm) | 8,0 |
| M (mm) | 50 |
| N (mm) | 6,6 |
| O (mm) | 11 (8 tief) |
| Q (mm) | 10,5 |
| Gewicht | 550 g / Stk. |
